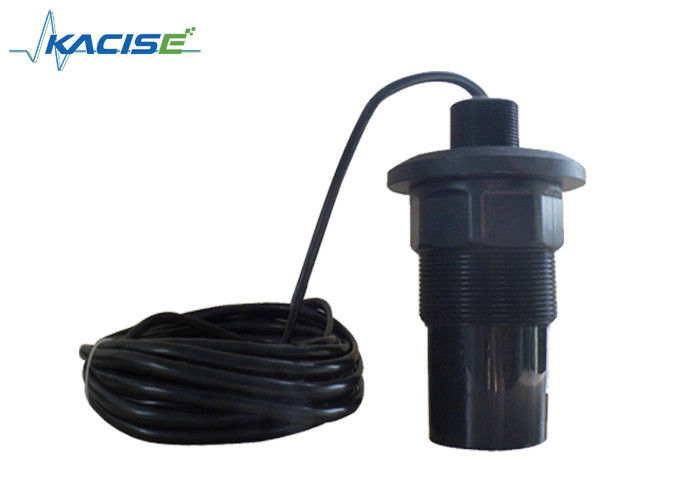

Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt

Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt

  • Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt
  • Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt
  • Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt
Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt
Produktdetails:
Herkunftsort: China (Festland)
Markenname: KACISE
Modellnummer: KUM
Zahlung und Versand AGB:
Min Bestellmenge: 0-100
Preis: Negotiable
Verpackung Informationen: Karton- oder Kundenanträge verfügbar
Lieferzeit: 5 Werktagen
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 10000-teilig/Stücke pro Wochenultraschall-Sensor überholen Sie 10 Meter
Kontakt
Ausführliche Produkt-Beschreibung
Genauigkeit: 0.5%-1% Reichweite: 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Analogergebnis: 4es-adrig 4~20mA/510Ωload Digitalergebnis: RS485, RS232 (optional)
Relaisausgabe: 4 Möglichkeit Wechselstrom 250V/5A oder DC 30V/5A (optional) Power Supply: Nichterfüllung: 24VDC, optional: 220V AC+15% 50Hz
Markieren:

Waagerecht ausgerichteter mit Ultraschallübermittler

,

Ultraschallfüllstand-Sensor

4~20mA Fernart waagerecht ausgerichtetes waagerecht ausgerichtetes mit Ultraschallmit Ultraschallmessgerät des Meters 5-60M



Produkt-Beschreibung

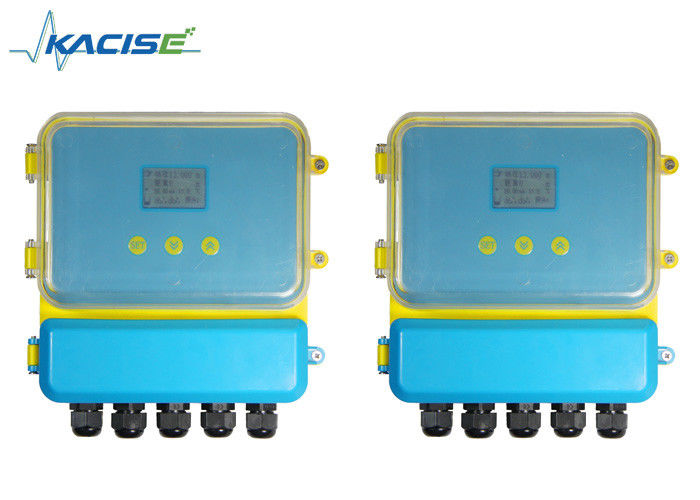

Aufgeteilte Art waagerecht ausgerichtetes mit Ultraschallmeter ist eine Ausrüstung der niedrigen Kosten für Industriefeldflüssigkeit, Schlamm und festes waagerecht ausgerichtetes Maß. Das Hauptgerät ist separat mit Sensor installiert, es ist passender für Behälter, Voorratsbehälter und Klammerinstallation.

Es ist in der Wasserbehandlung, in der städtischen metallurgischer und Fertigungsindustrie der Maschinerie des Projektes, der Chemikalie, weit verbreitet.



Parameter



Funktion Aufgeteilte Art
Strecke 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m
Genauigkeit 0.5%-1%
Entschließung 3mm oder 0,1% (die größer ist)
Anzeige Englische LED-Anzeige
Analogergebnis 4es-adrig 4~20mA/510Ωload
Digitalergebnis RS485, RS232 (optional)
Relaisausgabe 4 Möglichkeit Wechselstrom 250V/5A oder DC 30V/5A (optional)
Stromversorgung Nichterfüllung: 24VDC, optional: 220V AC+15% 50Hz
Umwelt-Temperatur LED: -20~+60℃, Sonde: -20~+80℃
Schutz-Grad LED: IP65, Sonde: IP68
Kabel-Sonde 10m
Installation Faden oder Flansch



Installation



Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt 0



     Struktur des Produktes



Festes Maß



Installationsflansch



Die Installationsmethode ist die selbe wie flüssiges Maß. Sie kann auf den Flansch installieren, die das verbundene Rohr des Behälters verbinden. Die Achse muss zum Behälterausgang zielen, oder Senkrechtes zu den Medien tauchen auf, die Sonde sollte in der Lage sein, aus das Anschließenrohr herauszukommen.



Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt 1





Bedienungsanleitungen des waagerecht ausgerichteten mit Ultraschallunterschiedes messen Menü



Das waagerecht ausgerichtete Unterschiedmit ultraschallmeter, das chinesisches und englisches Menü und einfach hat

gründen Sie, kann verschiedene Bedingungen vom Kunden erfüllen. Normalerweise nach befolgter Montagevorschrift, stellen Sie dann einige Parameter, es beginnt zu arbeiten ein.

Einfache Operation:

1. Schlüssel: Unsere Produkte können durch drei Schlüssel auf der Platte ausgeprüft werden. Dann wird der Messwert durch LED gezeigt.Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt 2

2.After, die von unserem Produkt angeschaltet werden, drücken die SATZ-Taste für zwei zweite und tragen das erste Niveaumenü ein.

Wert der Höhe 3.The von Input der Sonde (No.1) zum „Hinweis null 1", der „Hinweis null 1" Position kann gefundene Strukturtabelle im Menü sein. (die Höhe der Sonde ist der Abstand von der Produkteinführungsoberfläche der Sonde zur Unterseite).

Wert der Höhe 4.The von Input der Sonde (No.2) zum „Hinweis null 2". der „Hinweis null 2" Position kann gefundenes Strukturfoto des Menüs sein.

5.Set „4mA“ entspricht Unterschiedwert und „20mA entspricht Unterschiedwert.

4mA entspricht Unterschiedwert: Ertrag ist 4mA, wenn der Unterschiedwert, der gleich ist

Einstellwert.

20mA entspricht Unterschiedwert: Ertrag ist 20mA, wenn der Unterschiedwert, der gleich ist

Einstellwert.

„Während Unterschiedwert entspricht und „20mA Unterschiedwert entspricht, bitte

überprüfen Sie das Strukturfoto des Menüs.



Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt 3



Ein. Anwendung

Waagerecht ausgerichtetes Unterschiedmit ultraschallmeter (Material, Flüssigkeit), wird benutzt, um Höhenunebenheiten oder materielles Niveau in den zwei zu messen, die von den Behältern unterschiedlich sind.

Drei. Verdrahten



Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt 4

Elektrische Verdrahtung des waagerecht ausgerichteten Unterschiedmit ultraschallmeters



Fernart mit Ultraschallflüssigkeitsspiegel-Meter-Strecke 5M - 60M für städtisches Projekt 5Anschluss des waagerecht ausgerichteten Unterschiedmit ultraschallmeters



Verdrahtungsanweisung



Erdung: Erste Masseklemme des Instrumentes muss wirklich geerdet werden. Teilen Sie nicht

Masseklemme mit anderen Geräten. Heben Sie 4. Anschluss auf. Wandler: Rot: Trans_n-Wandler n

Blau: Temp n + Temperaturfühler +

Schwarzes: Boden-Erdungskabel

sondern Sie Sonde aus: n=1, Doppeltsonden, Strom n=1,2: „current+“ schließen MA n+ an;

„Strom“ schließen MA n-/GND an

sondern Sie Sonde aus: n=1, Doppeltsonden, Relais n=1,2: Show RLlnA und RLnB offen;

Show RLnA und RLnC geschlossen. Sondern Sie Sonde aus: Sonden des Doppelten n=1,2, n=1,2,3,4

Energie: Energie Wechselstrom schließen L, n-Energie DC an: 24V+ schließen 24VDC+ an,

Boden schließt 24VDC- an

Anmerkung:

① Verzögerung 1 wird für probe1 Warnung, Verzögerung 2 wird verwendet für Warnung probe2 verwendet.

Verzögerung 3 und Verzögerung 4 werden für Unterschiedwarnung verwendet.

② ★ der Ertrag von mA1+ und von MA ist Unterschiedstrom.

Der Nichterfüllungsertrag von mA2+ und von MA ist die gegenwärtige Sonde 2 oder wählt den Strom der Sonde 1. (wählen Sie „vom Modus mit 9 Arbeiten“ vor-------„2 der Ertrag von MA 2")

★ als der Abspielmodus des doppelten materiellen Niveaus, der Ertrag von MA 1+ und MA-ist Strom der Sonde 1. Der Ertrag von mA2+ und von MA ist Strom der Sonde 2.

Garantieempfangskarte des waagerecht ausgerichteten mit Ultraschallmeters und des waagerecht ausgerichteten Unterschiedmit ultraschallmeters



Name
Adresse
Ansprechpartner   Telefon
Produktmodell   Produkt nein.
Annahmetag   Installationsgebühr



Garantiekartenanweisungen des waagerecht ausgerichteten mit Ultraschallmeters



Produktmodell   Produkt nein.
Annahmetag   Installationsgebühr



1, Garantie-Politik:

1. Zeigen Sie bitte Garantiekarte, wenn Nutzerbedarfwartung. Innerhalb des Garantiezeitraums kann der Ausfall, der durch normalen Gebrauch verursacht wird, die freie Wartung entsprechend Garantiekarte genießen.

2. Der Garantiezeitraum: Produktgarantiezeitraum wird von Annahmetag innerhalb 12 Monate begonnen.

Die folgende Situation ohne freie Garantie:

1. Produkt oder andere Komponenten über dem Garantiezeitraum hinaus.

2. Wegen der Gebrauchsumwelt kann Produktbedingungen nicht erfüllen, infolgedessen funktioniert die Hardware nicht.

3. Wegen der schlechten Energieumwelt oder der Fremdkörper in die Geräte infolgedessen führen Sie den Ausfall oder beschädigen Sie.

4. Wegen der Störung, ihnen entsprechend Benutzerhandbuch und Erwägungen führen zu folgen infolgedessen den Ausfall.

5. Wegen der höheren Gewalt stellt wie Blitz, Wasser, Feuer Faktor dar und andere natürliche Faktoren führen infolgedessen den Ausfall.

6. Wegen der nicht autorisierten Reparatur, nicht autorisierte Änderungen, Missbrauch führen Sie infolgedessen den Ausfall.



Beschränkungsanmerkungen:

1. Halten Sie bitte das Garantie-Kartensafe dieser Anweisungen, verloren ohne Zahlung.



Die Berechtigung für die Interpretation dieser Garantiekarte gehört unserer Firma, wir haben das Recht, den Inhalt dieser Karte ohne vorherige Ankündigung zu ändern.
