| Herkunftsort: | China |
| Markenname: | Kacise |
| Zertifizierung: | CE / ISO / Explosion-proof |
| Modellnummer: | KUHM2100 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Karton/Holzkiste |
| Lieferzeit: | 5~8 Werktage |
| Zahlungsbedingungen: | L/C, D/A, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | Durchkontaktierung |
| DN (Millimeter): | DN15~DN3000 | Druck: | 1,6 MPa |
|---|---|---|---|
| Verbindung: | DN15~DN40 verlegt/des Flansches DN50~DN300 Verbindung | Kommunikation: | RS-485/MBUS/Lora433MHZor 868MHZ/915MHz/GPRS |
| Genauigkeit: | Klasse 2 | Schutz: | IP67 / IP68 |
| Installation: | Nichterfüllung ist Zustrom, damit Regenerationsbedarf anzeigt bei der Einrichtung | Stromversorgung: | Lithium-Batterie der hohen Leistung |
| Temp. Sensor: | 1.5m Standard ein Paare PT1000 der Temperatur Senso | ||
| Markieren: | Ultraschallb.t.u.-Meter,m-Buswasserzähler |
||

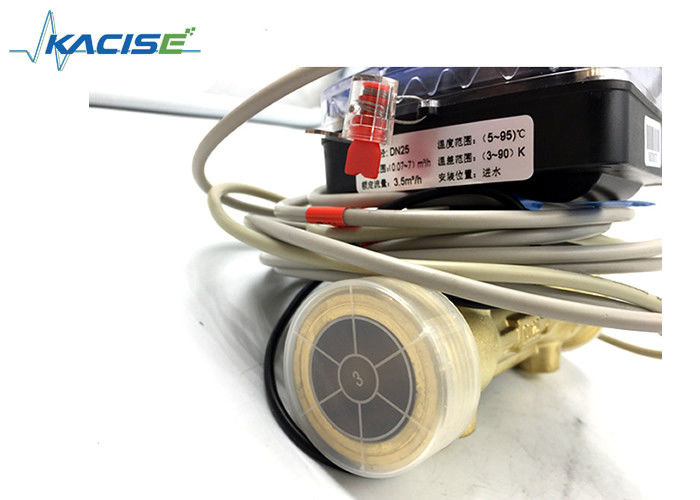

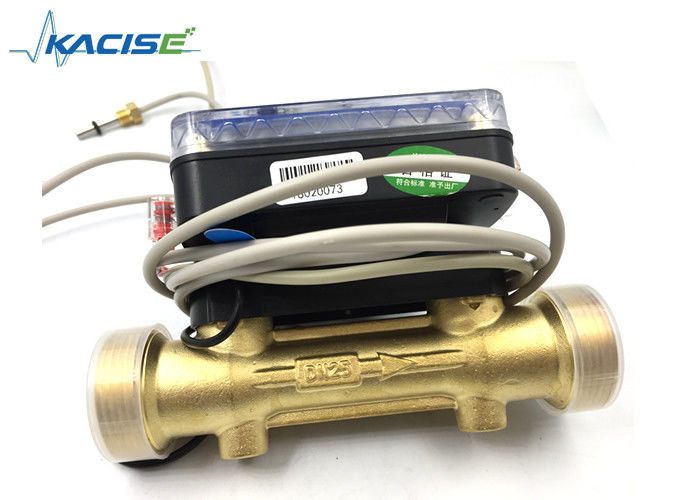

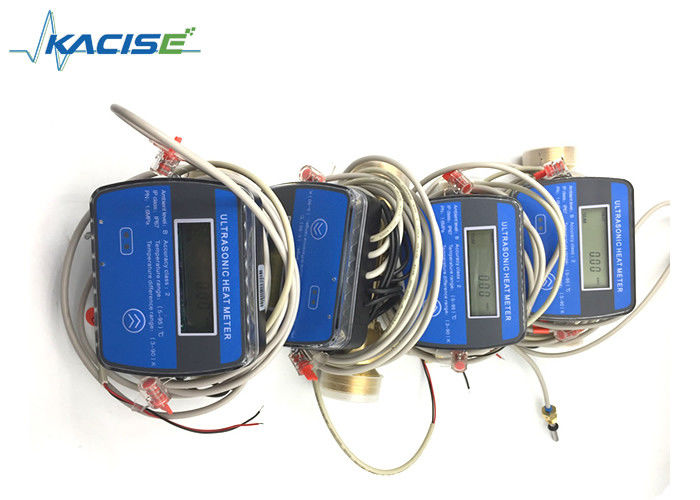

Ultraschallb.t.u.-Meter-Ultraschallwärmemengenzähler für Wohnsitz/Wohnungen/Gebäude
Eigenschaften
☆ Maß-Hitze.
☆ Showversorgung/RückkehrWassertemperatur und Temperaturdifferenz.
☆ zeigen Stapelflussmaß und blitzschnelles Flussmaß an.
☆ Laufzeitanzeige.
☆ kaltes Maß und Anzeige (für Hitze/kalten Ultraschallwärmemengenzähler)
Beschreibung
Ultraschallströmungsmesser ist eine Art Strömungsmesser entwickelt basiert auf dem Prinzip, dass die Ausbreitungsgeschwindigkeit der Ultraschallwelle im flüssigen Medium der geometrischen Summe der durchschnittlichen Geschwindigkeit des gemessenen Mediums und der Schallgeschwindigkeitswelle im stationären Medium gleich ist. Es wird hauptsächlich aus einem Wandler und einem Wandler verfasst.
Reihenultraschallwasserzähler KACISE KUHM2100 nimmt die höchstentwickelte antimagnetische Technologie an, die die Vorteile der hohen Präzision, der stabilen Operation, der einfachen Wartung, der starken Korrosionsbeständigkeit, der langen Nutzungsdauer, des schönen Auftrittes, der Sicherheit und des erschwinglichen hat.
Kann im industriellen Prozessmaß und in der Steuerung, anstelle des mechanischen Strömungsmessers weitverbreitet sein, zum der Genauigkeit und der Zuverlässigkeit des Maßes, anstelle aller Arten Hochleistungsströmungsmesser zu verbessern.
Es ist im Hitzesystem mit starkem Hitzelieferungsmanagement, unterschiedliches Haushaltsdatenerfassungsmanagement weitverbreitet.
Schwankt von den Kommunikationsmodi sind optional entsprechend dem Bedarf der Benutzer.
Spezifikationen
| Nenndurchmesser | DN15 | DN20 | DN25 | DN32 | DN40 |
| Maß (Länge Millimeter) | 110 | 130 | 160 | 180 | 200 |
| Maximaler Fluss (m3 /h) | 3 | 5 | 7 | 12 | 20 |
| Normenfluß (m3 /h) | 1,5 | 2,5 | 3,5 | 6 | 10 |
| Minimaler Fluss (m3 /h) | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 |
| Lesung des maximalen Flusses | 999999,99 (m3) | ||||
| Maximale Hitzelesung | 99999999 (KILOWATT·h) | ||||
| Stromversorgung | 3.6VDC | ||||
| Batteriedauer | >6 Jahre (Lithium-Batterie) | ||||
| Genauigkeitsklasse | Klasse 2 | ||||
| Kommunikationsmodus | Infrarotschnittstelle, M-BUS/RS485 | ||||
| Presseverlust | ≤ 0,025 Mpa (unter normalem Fluss) | ||||
| IP-Klasse | IP 68 | ||||
| Temperaturspanne | (4--) °C 95 | ||||
| Temperaturdifferenzstrecke | (3--70) k | ||||
| Zündtemperaturunterschied | 0.01k | ||||
| Temperaturfühler | Pint 1000 | ||||
| Umgebende Temperatur | +5°C -- +55°C | ||||
| Umgebendes Niveau | Niveau A | ||||
| Installation | Horizontale vertikale Installation | ||||
| Monitor | 8 Stellen | ||||
| Länge des Temperaturfühlers | 1.5m | ||||
| Arbeiten gegenwärtig | 45uA | ||||
| Datenspeicherung | Historische Daten des Speichers bis zum Letzten 24 Monate | ||||
Installation und Aufmerksamkeit
Der Wärmemengenzähler kann in Zuflussrohr- oder Regenerationsrohr installiert sein (die Fabriknichterfüllung, die in das Zuflussrohr, wenn Bedarf, auf die Rückleitung zu installieren installiert ist, muss Zeichen vor der Fabrik während der Produktion sicher sein). Wenn Installation, zahlen sollte, ist Aufmerksamkeit zur Strömungsrichtung des Mediums so die selbe wie der Pfeil auf dem Wärmemengenzählerrohrkörper.
Spezielle Anmerkung: keine Angelegenheit der Wärmemengenzähler, der auf Zuflussrohr- oder Regenerationsrohr, der Temperaturfühler installiert ist, sollte richtig angeschlossen werden (roter Aufkleber für Zuflussrohr, blauer Aufkleber für Rückleitung)
Instrument-allgemeines Problem
Das Meter kann nicht normalerweise arbeiten
◇Heizsystem arbeitet oder nicht;
◇Kugelventil ist völlig oder geöffnet;
◇das Rohr wird oder nicht blockiert;
◇die Führungsdichtung ist oder nicht komplett;
◇Batterie ist oder nicht gut;
◇Wärmemengenzähler zählt nicht
①, hob Wärmemengenzähler Installation auf
②, sind Wandlerkabel defekt
③, soll der Filter auf Wärmezufuhrrohr in des Residentraumes blockiert werden
◇Wie man den Filter ob Block bestimmt?
Zustrom Temp. , ist Regeneration Temp normal. ist, der Temp zu niedrig. Unterschied des Zustroms und der Regeneration ist mehr als 10°, ist Strömungsgeschwindigkeit zu niedrig (m3 /h) oder jetzt Strömungsgeschwindigkeit, normalerweise der Filter ist Blockierung, oder Benutzer verwendet nicht.
Lösung: Schließen Sie das Ventil (Zustrom- und Regenerationsströmungsventil), entfernen Sie den Filter, um zu beobachten, ob Filter schwarzer, sauberer Filter und Innere von ihm ist, den Filter, Ventile des offenen Rohres dann zu installieren, warten Sie, dass 3 Minuten ob die Strömungsgeschwindigkeit und der Temp überprüfen. ist normal.
◇Wärmemengenzählerdaten anormal oder Springen
①, Ist Einbauposition nicht, hinunter Wasserspiegel richtig
②, Sind Front und Gegengeraderohre, Biegung ist zu großer, vorderer Rohrdurchmesser ist zu kurz
Ändern größer.
◇Wärmemengenzähler hat Flussquantität, keine Hitze, oder Hitze ist sehr groß
①, Ohne Hitze normalerweise ist aufgehobene Installation von Zustrom und Regeneration Temp. Sensoren
②, Ist Hitze, weil der Temp sehr groß. Sensor-Maß Temp. falsch Temp. Unterschied ist sehr groß.
◇Wärmemengenzähler anormaler Temp. oder der Temp. ist 0
①, der Temp. Sensor-Kabel ist defekt
②, Temp. Sensor-Edelstahlgehäuse ist defekt.
Technische Spezifikation
| Durchmesser | Min Flow | Quantität Fluss | Max Flow | Länge |
| qmin (m-³ /h) | qp (m-³ /h) | qmax (m-³ /h) | Millimeter | |
| DN15 | 0,03 | 1,5 | 3 | 110 |
| DN20 | 0,05 | 2,5 | 5 | 130 |
| DN25 | 0,07 | 3,5 | 7 | 160 |
| DN32 | 0,12 | 6 | 12 | 180 |
| DN40 | 0,2 | 10 | 20 | 200 |
| Maß-Genauigkeit | CJ128-2007Class |
|||
| Verbindung | DN15~DN40 verlegte Verbindung des Flansches connection/DN50~DN300 | |||
| Druck-Verlust | ≤0.02MPa | |||
| Maximaler Arbeitsdruck (MWP) | 1.6MPa | |||
| Fluss-Messbereich | 1:100 | |||
| Temperaturfühler | 1.5m Standard ein Paare des PT1000 Temperaturfühlers (Kabellänge könnte geändert werden) | |||
| Datenspeicherung | Ununterbrochener Speicher von 18 Monaten Rekord | |||
| Macht--weg Schutz | Nach macht--weg konnte Meter die ganze Aufzeichnung vor der Strömungsgeschwindigkeit und der entsprechenden Zeit, nach Macht, ihm zurück speichern Wiederaufnahmemaßnahme Funktion automatisch, und die Zeitfortsetzung sicherstellen | |||
| Ferngetriebe | MBUS/RS-485 | |||
| Stromversorgung | Lithium-Batterie der hohen Leistung | |||
| Schutz-Klasse | IP67 (Bedarf IP68 geändert) | |||
| Klimaklasse | Klasse B | |||
| Temperaturspanne | (5~95) ℃ | |||
| Temperaturdifferenz | (3~90) K | |||
| Installations-Weise | Zustrom oder Regeneration (Nichterfüllung ist Zustrom, damit Regenerationsbedarf anzeigt, bei der Einrichtung) | |||
| Einbauposition | Horizontal/Vertikale | |||
| Beständigkeit | Jahre des Services cycle≥6 | |||

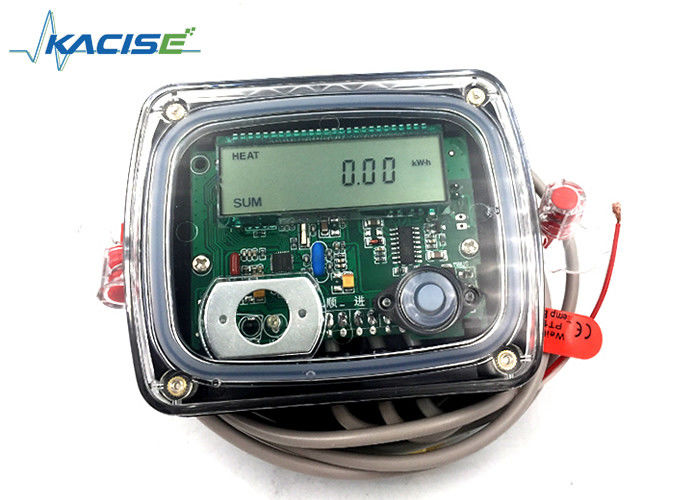

| Anzeige | 8-Bit-LCD-Anzeige | |||
| Antimagnetische Störung | Wenn die Intensität der Magnetfeldstörung nicht mehr als 100 ka/m ist, sollte Wasserzählermaß und Fernübertragungscharakteristik nicht beeinflussen | |||
