Herkunftsort: | Shaanxi, China (Festland) |
Markenname: | KACISE |
Modellnummer: | K-IMU-004 |
Min Bestellmenge: | 1 Piece / Pieces |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton- oder Kundenanträge verfügbar |
Lieferzeit: | 5 Werktage nach Zahlung |
Zahlungsbedingungen: | L/C, D/A, D/P, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1000-teilig/Stücke pro die Woche verkäuflich |
Eingangsspannung: | 9~36 VDC | Eingangsstrom: | ≤ 100 MA |
---|---|---|---|
Ausgabemodus: | RS-422 | Baud: | 115200BPS |
Ausgabedaten-Datenrate: | 200Hz | Ausgabedatenformat: | 16-Bit-Zweierkomplement |
Markieren: | Inklinationskompassse und Neigungs-Sensoren,Neigungsmaß-Sensor |

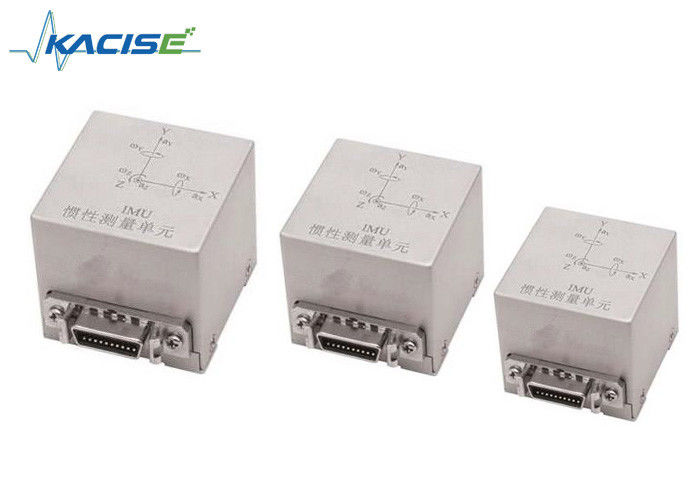

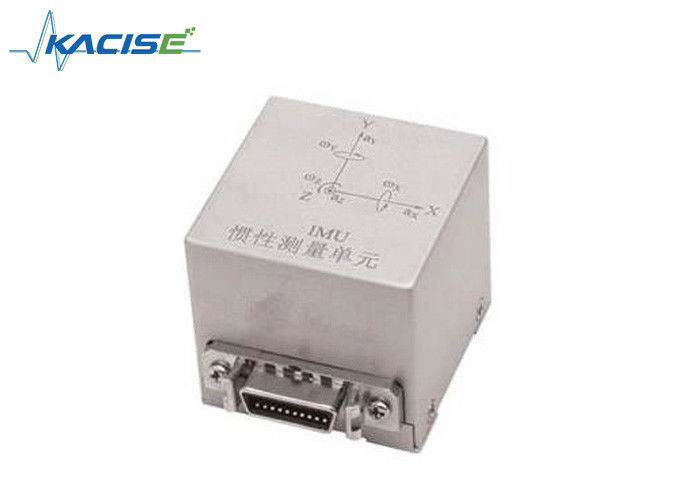

Kleine an Größe Trägheitsmesseinheit für Fahrzeug-Instrumentierung
Eigenschaften
K-IMU-004 ist ein Sechsgrad der Freiheitsträgheitsmesseinheit, der die Winkelgeschwindigkeit und die Beschleunigung des Vektorkoordinatensystems messen kann.
☆ „Festkörper“ Sensoren
☆ Vertrag, klein an Größe
☆ hohe Zuverlässigkeit, lange Betriebszeit
☆ Leichtgewichtler
☆ niedrige Kosten
☆ fasten Start
☆ breite Bandbreite
☆ eingebauter Temperaturfühler
Anwendung
Fahrzeuginstrumentierung; Robotik; Haltungsbezugssysteme; FlugzeugFlugsteuerung; Fluganleitung und -steuerung; Industriekontrollsystem; Navigation, die GPS unterstützt; Plattformstabilisierung; dynamische Marinesteuerung; Bergbauinstrument; große landwirtschaftliche Maschinerie, Maß u. Steuerung von beweglichen Gegenständen des Raumes; Spurhaltung des Zugs und der Behälter.
Einleitung
Ist Trägheitsmesseinheit K-IMU-004 ein „Festkörper“ sechs Freiheitsgrad den Trägheits-Sensor, der auf MEMS-Technologie basiert. Mit hoher Genauigkeit kann sie Winkelgeschwindigkeit und Beschleunigung in drei Äxten eines Trägheitskoordinatensystems messen. Temperaturfühler mit hoher Präzision werden eingebaut; so kann die Spannung, die mit dem Temperaturändern entspricht, angezeigt werden. Außerdem ist Selbsttestfunktion für jeden des sechs Freiheitsgrades verfügbar. Außerdem können hohe Zuverlässigkeit und gutes, Fähigkeit versiegelnd, an der guten Pakettechnologie sicherlich liegen.
S-Spezifikation
Spezielles. | Winkelgeschwindigkeit | Beschleunigung | ||||||
Eingangsspannung | +5±0.25 VDC | |||||||
Eingangsstrom | 30mA | |||||||
Standardstrecke ① | ±100°/s | ±10g | ||||||
Kompletter Ertrag | 0 zu 5VDC | |||||||
Vorspannung | 2.5±0.1VDC | |||||||
Nichtlinearität | ≤0.5%F.S. | ≤0.2%F.S. | ||||||
Entschließung ② | ≤0.06°/s | 0.002g | ||||||
Startzeit | <35ms> | |||||||
Bandbreite ③ | 40Hz | |||||||
Zuverlässigkeit | MTBF 100.000 Stunden | |||||||
Betriebstemperatur | -40°C zu +85°C | |||||||
Lagertemperatur | -55°C zu +100°C | |||||||
Schock |
UNO-betrieben für 0.5ms |
1000g |
||||||
Angetrieben für 0.5ms | 500g | |||||||
Gewicht | 90grams | |||||||
Maße | 38 × 38 × 36mm 3 |
Anschluss | 2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
Definition ④ |
+5V |
ωYST2 |
ωZOUT |
ωZST2 |
ωZST1 |
ωXST2 |
ωXOUT |
ωXST1 |
αYOUT |
Anschluss | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
Definition ④ |
Boden |
αXOUT |
αXYST |
ωYST1 |
ωYOUT |
αZST |
αZOUT |
Boden vom Oberteil |
Anmerkungen:
① auswählbare Strecke der Winkelgeschwindigkeit ist: ±75°/s, ±100°/s, ±150°/s, ±200°/s, ±250°/s, ±300°/s,
±350°/s, ±400°/s, ±450°/s, ±500°/s, ±550°/s, ±600°/s, ±900°/s, ±1400°/s, ±2600°/s und
±5500°/s; folgende Arten sind unter sich Entwickeln: ±5°/s, ±10°/s, ±20°/s, ±30°/s, ±40°/s, ±50°/s,
±60°/s und über auswählbarer Strecke ±5500°/s. der Beschleunigung ist ±2g, ±10g oder ±50g für X-Achse und Y-Achse, während für Z-Achse: ±5g, ±50g oder ±100g.
② unterschiedlicher Messbereich von Gyroskopen, Beschlüsse sind unterschiedlich. Die Details können gesehen werden
auf dem Prüfbericht vorgewählten IMU.
③ für Winkelgeschwindigkeits-Sensoren, eine Bandbreite, die kleiner als 500Hz ist, ist für costumers auswählbar. Für
linearer Beschleunigungsmesser, eine Bandbreite kleinere als 5 kHz ist für X-Achse und Y-Achse auswählbar; während für Z-Achse, ist eine Bandbreite kleinere als 12 kHz auswählbar.
④ ω bedeutet Winkelgeschwindigkeit; α bedeutet Beschleunigung; X, Y, Äxte z-Durchschnitts drei eines Koordinatensystems;
Bedeutet HERAUS Ertrag; Inputhafen 1 u. 2 der Durchschnitte ST1 und ST2 beziehungsweise für Selbsttest von Winkelgeschwindigkeits-Sensoren; St. bedeutet Inputhafen für Selbsttest des Beschleunigungsmessers.
Struktur
Werkstatt
Unser Vorteil
1,100% wirkliche Fotos--Ausführliche Bilder, ausführliches description7
Stunden 2.*24 on-line--Leistungsfähiger Service, Fachmannantworten
3.After der Eingang der Waren, wenn die Qualitätsprobleme zurückgebracht werden können (der nicht künstliche Schaden, nie verwendet worden)
4. Soem ist verfügbar; kleine Mengen, gemischte Großaufträge sind auch willkommen;
Verkauf 5.The von Produkten innerhalb einer Jahrgarantie und Lebenszeitwartung.
6. Lieferungsweise: UPS, DHL, TNT, FEDEX, EMS, CHINA-POSTEN.
7. Zahlung: L/C, T/T, Paypal, Western Union, MoneyGram;
