| Herkunftsort: | China |
| Markenname: | KACISE |
| Zertifizierung: | ISO / CE / Explosion-proof |
| Modellnummer: | KVF-Reihe |
| Min Bestellmenge: | 1PC |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Karton/Holzkiste |
| Lieferzeit: | 7 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Druck: | 1,6 Mpa, 2.5Mpa, 4.0Mpa (speziell) | Durchmesser: | DN15 | DN1800 |
|---|---|---|---|
| Temperatur: | -20°C - °C +160 | Power Supply: | 24VDC, 220VAC |
| Kommunikation: | RS-485/MODBUS, HIRSCH | Genauigkeit: | ±1.0% (Standard) |
| Ausgangssignal: | 4~20mA | Installation: | Flansch, Klammer an, Faden, Einfügung |
| Medium: | Dämpfen Sie, gesättigter Dampf, CO2, Luft, Kompassse lüften, anderes steanm | Sprache: | Chinese, englisch |
| Markieren: | komprimiertes Luftströmungsmeter,Einfügungsart Strömungsmesser |
||

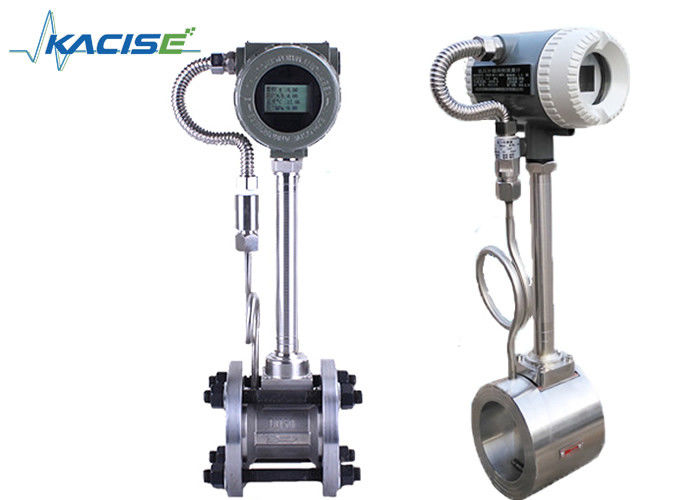

Des LCD-Anzeigen-Fernanzeigen-und Steuer4-20ma Dampf-Erdgas-Turbulenz-Strömungsmesser-
Einleitung
Turbulenzströmungsmesser basiert auf dem " Karman-Turbulenz“ Prinzip, der Gebrauch des piezo elektrischen Kristalles als Messelement der Flowmessungsinstrumente für eine Vielzahl des Gases, Dampf, flüssige Flowmessung. LUGB-Reihe Turbulenzströmungsmesserspezifikationen von DN15 zu DN600, Turbulenzströmungsmesser in Übereinstimmung mit den strukturellen Eigenschaften in Vollrohrturbulenzströmungsmesser und in Einsteckturbulenzströmungsmesser. In Übereinstimmung mit den verschiedenen Ausgangssignalen kann in ImpulsAusgabemodus-Sensor und die Standardstromabgabe des Übermittlers unterteilt werden. Das Instrument hat den Vorteil der breiten Flowmessungsstrecke, der hohen Genauigkeit, der einfachen Struktur, des kleinen Druckverlustes, keiner beweglichen Teile, des usw. Es wird am Maß des blitzschnellen Flusses und des Gesamtflusses der Flüssigkeit in einer geschlossenen Rohrleitung angewendet.
Strukturturbulenz-Strömungsmesser
Eigenschaften
Maß ist Unabhängiges der flüssigen Dichte, Viskosität, Feuchtigkeit, Temperaturdruck und Leitfähigkeit dort sind keine Hindernisanteile an dem Messrohr kein Druckverlust zum Rohr, von dem das gerade Teil von der niedrigen Anforderung der Sensor mit geerdeten Elektrode gurantees ist, die, der Erdungswellthe Sensor mit moderner Verfahrenstechnik vom netten Widerstand zum Unterdruck ist.
1. Einfach und fest, keine beweglichen Teile, hohe Zuverlässigkeit, ist langfristige Operation sehr stabil
2. Nullantrieb, hohe Präzision
3. Druckverlust ist klein, einfach instandzuhalten
4. Messbereich, Strecke bis: 1: 15
5. Breite Palette von Anwendungen, Gas, Flüssigkeit, Dampffluß kann gemessen werden
6. Breiter Betriebstemperaturbereich: -40 ℃ bis 350 ℃ hohe Temperatur
7. ErtragImpulskennzeichen oder gegenwärtiges Signal, bedienungsfreundlich mit Computer und anderen Digitalsystemen
Parameter
| Rohr-Durchmesser | DN15~DN1800 |
| Meter-Materialien | 1Cr18Ni9Ti |
| Nenndruck (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Gemessene mittlere Temperatur (℃) | -40~+250℃; -40~+350℃ |
| Umweltbedingungen | Temperatur: - 10~+55℃, Feuchtigkeit 5%~90%, Druck: 86~106Kpa |
| Genauigkeitsklasse | Flüssigkeit: Lesung ±0.5 |
| Messendes Gas oder Dampf: | reading±1.0, ±1.5 |
| Ablehnungsverhältnis | 1:10; 1:15 |
| Druckverlustkoeffizient | CD<2> |
| Ausgangssignal | 4-20mA oder Impuls |
| Stromversorgung |
Sensor: +12VDC, +24VDC Übermittler: +24VDC Auf Standortanzeige: Batterie 3.2V |
| Signalübertragungslinien | STVPV3×0.3 (Dreidraht), 2×0.3 (Zweidraht) |
| Installation | Integrierter festklemmender Flansch oder Flanschverbindung |
| Getriebeabstand | ≤500m |
| Bus-Leitungs-Schnittstelle | Mann threadM20×1.5 |
| Explosionsniveaus | ExdIIBT6 |
| Schutzklasse | IP65 |
| Erlauben Sie Erschütterungsbeschleunigung | 1.0g |
Vorbildliche Auswahl
| KVF | Parameter | ||||||||||
| Nenndurchmesser | DNXX | DN15~DN1800 (Millimeter) | |||||||||
| Struktur | F | Fernart mit Anzeige | |||||||||
| Y | Kompakte Art mit Anzeige | ||||||||||
| Genauigkeit | A | Rohrart: Klasse 1,0 | |||||||||
| B | Einfügungsart: Klasse 2,5 | ||||||||||
| Nenndruck | 16 | 1.6Mpa | |||||||||
| XX | Kundenbezogenheit | ||||||||||
| Max. Temp. vom Medium | M | <250> | |||||||||
| H | >250℃ | ||||||||||
| Andere Funktion | P | Mit Druckausgleich | |||||||||
| T | Mit Temperaturausgleich | ||||||||||
| Pint | Mit Druck- und Temperaturausgleich | ||||||||||
| Energie | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (Fernanzeige) | ||||||||||
| 3 | Lithium-Batterie 3.6V (auf Standortanzeige) | ||||||||||
| Ertrag | A | 4-20mA | |||||||||
| M | Spannungsimpuls | ||||||||||
| H | HIRSCH | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Installation | 1 | Flansch | |||||||||
| 2 | Klammernflansch | ||||||||||
| 3 | Einfügung | ||||||||||
| 4 | Faden | ||||||||||
| 5 | Klammer | ||||||||||
| Explosionssicher | A | Nicht explosionssicher | |||||||||
| B | Tatsächliches explosionssicheres | ||||||||||
| G | Flammenbeweis | ||||||||||
Paket
Anwendung
