Herkunftsort: | China |
Markenname: | Kacise |
Zertifizierung: | CE / ISO / Explosion-proof |
Modellnummer: | KTF |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton/Holzkiste |
Lieferzeit: | 5~8 Werktage |
Zahlungsbedingungen: | L/C, D/A, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | Durchkontaktierung |
DN (Millimeter): | DN4 bis DN300 | Druck: | 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, speziell |
---|---|---|---|
Mittelfristig: | Niedriggeschwindigkeitsflüssigkeit ohne Verunreinigungen | Kommunikation: | RS-485 /MODBUS |
Genauigkeit: | 00,5% / 1,0% | Ausgabe: | Impuls, 4-20mA Analogergebnis, RS485, Hirsch |
Material: | Rostfreies Steel/SS316L /316 | Stromversorgung: | 12-24VDC /3.6V Lithium-Batterie |
Schutzklasse: | IP65 oder IP68 | Ex-sicher: | ExmdΙΙBT4 |
Markieren: | Turbinenwasserstrommeter,explosionssicherer Strömungsmesser |

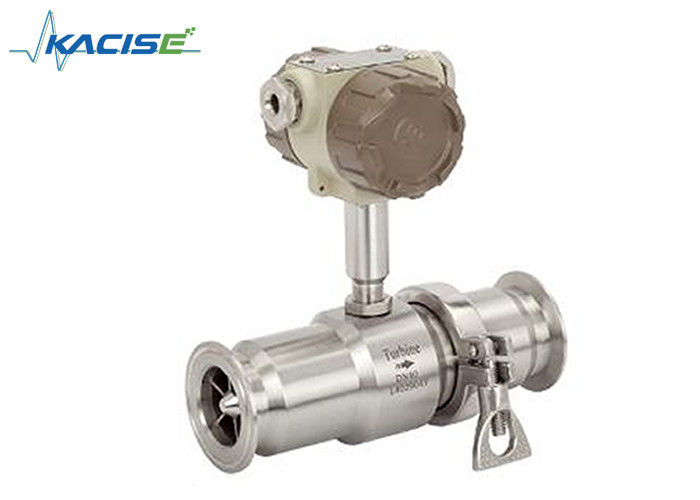

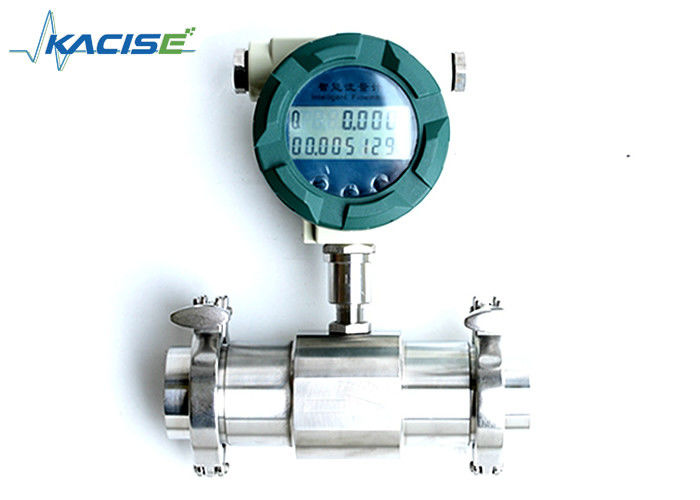

OEM-Durchflussmesser Sanitärtyp Dreiklemmverbindung Turbine Lebensmittelindustrie Whisky Durchflussmesser / Bier / Milchdurchflussmesser
Beschreibung
Der Turbinenflussmesser ist ein weit verbreitetes Durchflussmessgerät in Industriezweigen wie Pharma, Lebensmittel und Getränke.und FüllungZu den wichtigsten Merkmalen und Eigenschaften des Turbinendurchflussmessers gehören:
Drehteilmaterial: Der Drehteil des Durchflussmessers besteht aus einem speziellen Material, das für seine hervorragende Korrosions- und Rostbeständigkeit bekannt ist.Dies gewährleistet Haltbarkeit und Langlebigkeit in schwierigen Industrieumgebungen.
Konstruktion: Der Durchflussmesser verfügt über eine speziell konstruierte Struktur, die die Genauigkeit und Wiederholgenauigkeit erhöht.Diese Konstruktion ist entscheidend, um präzise und zuverlässige Durchflussmessungen in industriellen Prozessen zu erreichen.
Anwendungen: Der Durchflussmesser eignet sich besonders gut für Anwendungen in der Pharma- und Getränkeindustrie, in denen Genauigkeit und Hygiene entscheidende Faktoren sind.
Antikorrosive Eigenschaften: Angesichts der Materialauswahl und der Konstruktionsüberlegungen ist der Durchflussmesser korrosionsbeständig.so dass es für die Handhabung verschiedener Flüssigkeiten geeignet ist, ohne die Genauigkeit zu beeinträchtigen.
Einfache Wartung: Der Durchflussmessgerät ist für eine einfache Wartung ausgelegt, wodurch seine Verwendung in Industrieanlagen erleichtert wird, in denen eine schnelle und bequeme Wartung unerlässlich ist.
Vielseitigkeit: Der Turbinenflussmesser ist vielseitig und bietet eine Vielzahl von Anwendungen wie Messung, Batching, Steuerung und Füllung.Die Anpassungsfähigkeit macht es zu einem wertvollen Werkzeug für verschiedene industrielle Prozesse.
Genaue Messungen: Der Durchflussmessgerät ist so konzipiert, dass es genaue und zuverlässige Durchflussmessungen liefert und die Präzisionsanforderungen von Industrien wie Pharma und Lebensmittel und Getränke erfüllt.
Insgesamt zeichnet sich der Turbinenflussmesser durch seine Langlebigkeit, Genauigkeit und Eignung für Industriezweige aus, in denen die Einhaltung von Hygienevorschriften von entscheidender Bedeutung ist.
Eigenschaften
☆ Hohe Genauigkeit, in der Regel bis zu ± 1% R, ± 0,5% R, hohe Genauigkeit bis zu 0,2% R
☆Gute Wiederholgenauigkeit, kurzfristige Wiederholgenauigkeit von bis zu 0,05% ~ 0,2%, bei der Handelsrechnung ist die bevorzugte Wahl des Durchflussmessers.
☆ Ausgang des Pulsfrequenzsignals, geeignet für den Totalizator und die Verbindung mit dem PC; keine Nullverschiebung und starke Störfestigkeit
☆ Hochfrequenzsignal ((3~4KHz) kann erhalten werden, die Signallauflösung ist stark.
☆ Weite Reichweite, mittlerer und großer Durchmesser bis 1:20, Kleinkaliber 1:10.
☆ Kompakte Struktur und bequeme Wartung
Spezifikations
Parameter | Wert | Einheit | |
Durchmesser |
Faden | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
Flansche (Klammer) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
Genauigkeit | ±1, ±0.5, ±0,2 (auf maßgeschneidert) | % R | |
Reichweitenverhältnis | 1:10, 1:15, 1:20 | ||
Sensormaterial | 304, 316 ((l) Edelstahl usw. | ||
Arbeiten Umwelt |
Mittlere Temperatur. | -20 bis 120 | °C |
Umgebungstemperatur | -10 ~ 55 | °C | |
Relative Luftfeuchtigkeit | 5% bis 90% | ||
Atmosphärischer Druck | 86 bis 106 | KPa | |
Ausgang des Signals |
Sensor: Pulsfrequenzsignal, niedriges elektrisches Niveau≤0,8V, hohes Niveau≥8V Übertrager: zwei Leitungen, 4-20 mA Gleichstromsignal |
||
Kommunikationsoberfläche | RS485 | ||
Stromversorgung
|
Sensor: +12V Gleichspannung, +24V Gleichspannung (optional) Übertrager: +24 V Gleichstrom Lokale Anzeigetype: eingebaute 3V-Lithiumzelle oder +24VDC-Außeneinstellung |
|
|
Signalübertragungsdraht | STVPV3 × 0,3 (3 Drähte), 2 × 0,3 (2 Drähte) |
|
|
Übertragungsdistanz | Nicht mehr als 1000 | m | |
Schnittstelle der Signalleitung |
Grundtyp: Hausman-Anschluss oder Dreikerndraht; Explosionssicherheit: M20 × 1,5 (F) |
||
Explosionssicherheit |
Grundtyp: Explosionssicherheit; Explosionssicherheitstyp: ExdIIBT6 |
||
Schutzniveau | IP65 |
Messbereich und Arbeitsdruck
Durchmesser (mm) |
Standardbereich (m)3/h) | Erweiterte Reichweite (m)3/h) |
Normalverbindung Nenndruck (MPa) |
Spezielle Druckbezeichnung (MPa) (Flanzverbindung) |
DN4 | 0.04 bis 0.25 | 0.04 bis 0.4 | Schraubverbindung/6.3 | 10, 16, 25 |
DN6 | 0.1 bis 0.6 | 0.06 bis 0.6 | Schraubverbindung/6.3 | 10, 16, 25 |
DN10 | 0.2 bis 1.2 | 0.15 bis 1.5 | Schraubverbindung/6.3 | 10, 16, 25 |
DN15 | 0.6 ~ 6 | 0.4 bis 8 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN20 | 0.8 ~ 8 | 0.45 ~ 9 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN25 | 1 bis 10 | 0.5 ~ 10 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN32 | 1.5 bis 15 | 0.8 bis 15 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN40 | 2 bis 20 | 1 bis 20 | Schraubverbindung/6.3 | 4.0, 6.3, 10, 16, 25 |
Flanschverbindung/2.5 | ||||
DN50 | 4 ~ 40 | 2 bis 40 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN65 | 7 bis 70 | 4 ~ 70 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN80 | 10 bis 100 | 5 bis 100 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN100 | 20 bis 200 | 10 bis 200 | Flanschverbindung/2.5 | 4.0, 6.3, 10, 16, 25 |
DN125 | 25 bis 250 | 13 bis 250 | Flanschverbindung/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN 150 | 30 bis 300 | 15 bis 300 | Flanschverbindung/1.6 | 2.5, 4.0, 6.3, 10, 16 |
DN200 | 80 bis 800 | 40 bis 800 | Flanschverbindung/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Abmessung
Diagramm 1 (DN4 bis DN10):Ein Turbinenflusssensor mit Gewindeanschluss (einschließlich gerader Rohrstrecke).
Diagramm2 (DN15 bis DN40):Schnurverbundene Durchflusssensorgrößenzeichnung.
Diagramm3 (DN4 bis DN10):Zeichnung des Flanschverbundener Turbinenstromsensors.
Anlageverfahren für Sensoren nach unterschiedlichen Spezifikationen, Anschluss durch Gewinde oder Flansche, die Anlageverfahren sind in Diagramm 1, 2, 3 dargestellt
Abmessungen der Anlage
Durchmesser ((mm) | L (mm) | G | K ((mm) | D (mm) | n(Loch) |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | Φ65 | Φ14 | 4 |
20 | 80 | G1 | Φ75 | Φ14 | 4 |
25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
32 | 140 | G2 | Φ100 | Φ14 | 4 |
40 | 140 | G2 | Φ110 | Φ18 | 4 |
50 | 150 | Φ125 | Φ18 | 4 | |
65 | 170 | Φ145 | Φ18 | 4 | |
80 | 200 | Φ160 | Φ18 | 8 | |
100 | 220 | Φ180 | Φ18 | 8 | |
125 | 250 | Φ210 | Φ18 | 8 | |
150 | 300 | Φ240 | Φ22 | 8 | |
200 | 360 | Φ295 | Φ22 | 12 |
Bestellinformationen
Modell | Anmerkungen | |||||||
KTF | ||||||||
DN | 4 | 4 mm | ||||||
6 | 6 mm | |||||||
10 | 10 mm | |||||||
15 | 15 mm | |||||||
20 | 20 mm | |||||||
25 | 25 mm | |||||||
32 | 32 mm | |||||||
40 | 40 mm | |||||||
50 | 50 mm | |||||||
65 | 65 mm | |||||||
80 | 80 mm | |||||||
100 | 100 mm | |||||||
125 | 125 mm | |||||||
150 | 150 mm | |||||||
200 | 200 mm | |||||||
Typ | N | Sensortyp: +12V- oder 24V-Leistung, Ausgang 3-Leiter-System-Pulssignal | ||||||
Eine | Transmittertyp: +24V Leistung, Ausgang 2 Leitungen 4-20 mA | |||||||
B | Intelligenter Typ: Lithiumzelle, lokale Anzeige, ohne Signallausgang | |||||||
C | Intelligenter Typ: +24V Strom, lokale Anzeige, 2 Leitungen 4-20mA/Pulsausgang | |||||||
C1 | Intelligenter Typ: +24 V Strom, lokale Anzeige, RS485-Kommunikation | |||||||
Protokoll | ||||||||
C2 | Intelligenter Typ: +24 V Strom, lokale Anzeige, HART-Protokoll | |||||||
Genauigkeit | 05 | 0.5 | ||||||
10 | 1.0 | |||||||
02 | 0.2 (Sonderbestellung, lange Lieferzeit) | |||||||
Reichweite | W | Erweiterter Messbereich | ||||||
S | Standardmessbereich | |||||||
Körpermaterial | S | 304 SS | ||||||
L | 316 (L) SS | |||||||
Explosionssicher | N | Nicht explosionssicher | ||||||
E | Explosionssicherheit, ExdIIBT6 | |||||||
Druckbewertung | N | Normal | ||||||
H (x) | Hoher Blutdruck |
