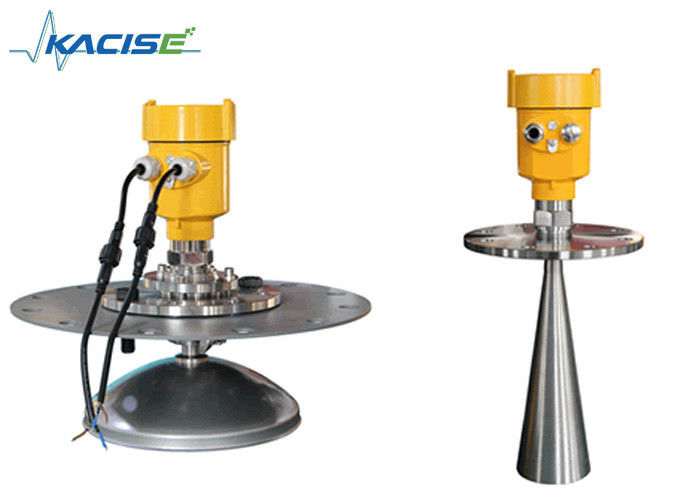

Hochfrequenzniveau-Meter des radar-26G für Vollmaterial 80 Meter Strecken-

Hochfrequenzniveau-Meter des radar-26G für Vollmaterial 80 Meter Strecken-

1. Einleitung

Diese Reihe Sensors des Radarniveaudes meter angenommenen Hochfrequenzradars 26G, der maximale Messbereich kann bis 80 Meter erreichen. Antenne ist optimierte Weiterverarbeitung, die neuen schnellen Mikroprozessoren haben höhere Geschwindigkeit und Leistungsfähigkeit kann erfolgte Signalanalyse sein, die Instrumentierung kann für Reaktor, festen Silo und sehr komplexe Maßumwelt verwendet werden.

2. Prinzip

Sendeantenne-Mikrowellenimpuls des Radars ist waagerecht ausgerichteter Enge, die abwärts Getriebeantenne. Mikrowellenaussetzung zur mittleren Oberfläche wird zurück wieder durch das Antennensystem empfängt, schickt das Signal zur elektronischen Schaltung reflektiert, die automatisch in waagerecht ausgerichtete Signale umgewandelt wird (weil die Mikrowellenausbreitungsgeschwindigkeit, die elektromagnetische Welle, zum des Ziels und zu erreichen, die zurück zu dem Empfänger dieses mal reflektiert werden, fast blitzschnell ist)

Ein gesetztes B niedriges Anpassung C hohes D der Strecke Totgebiet

  Technische Spezifikations-und vorbildlicheauswahl:

     Anwendung: Vollmaterial, starker Staub, einfach zu kristallisieren, Kondensationsgelegenheit

     Messbereich: 80 Meter

     Prozessverbindung: Universalflansch

     Mittlere Temperatur: -40℃ | 250℃

     Prozessdruck: - 0,1 | 0.1MPa

     Genauigkeit: ±15mm

     Schutz-Grad: IP67

     Frequenzbereich: 26GHz

     Signalausgabe: 4… 20mA/HART (Zweidraht-/vier) RS485/Modbus

   Datumsmaß: Einschraubgewindeunterseite oder die Dichtfläche des Flansches

Anmerkung: Vergewissern Sie sich, dass das Radarniveaumeter der höchste Stand das messende Totgebiet nicht eintragen kann (die Zahl D unten gezeigt)

Die Eigenschaften des Niveaumeters des Radars 26G:

Kleine Antennengröße, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.

 Fast keine Korrosion, Blaseneffekt; fast beeinflußt nicht durch Wasserdampf in der Atmosphäre, in der Temperatur und in den Druckänderungen.

Ernste Staubumwelt auf der hochrangigen Meterarbeit hat geringe Wirkung.

Eine kürzere Wellenlänge, die Reflexion der festen Oberflächenneigung ist besser.

Öffnungswinkel ist, die Energie wird konzentriert, kann die Fähigkeit des Echos erhöhen und Störung vermeiden klein.

Der Messbereich ist kleiner, denn ein Maß erbringt gute Ergebnisse.

Hohes störsignalisierendes Verhältnis, der Zustand der waagerecht ausgerichteten Schwankung kann bessere Leistung erhalten.

Hochfrequenz, Maß der festen und niedrigen Dielektrizitätskonstante der besten Wahl.

Die elektrische Verbindung

Die Stromversorgungsspannung:

(4~20) mA/HART (Zweidrahtsystem)

Die Stromversorgung und das Ausgangsstromsignal, die ein Schildkabel mit zwei Kernen teilen. Der Versorgungsspannungsbereich sehen technische Daten. Für eigensichere Art sein muss eine Schutzeinrichtung zwischen der Stromversorgung und dem Instrument.

(4~20) mA/HART (4es-adrig System)

Unterschiedliche Stromversorgung und das gegenwärtige Signal, beziehungsweise unter Verwendung eines Zweikernes schirmten Kabel ab. Der Versorgungsspannungsbereich sehen technische Daten.

RS485/Modbus

Die Stromversorgungs- und Modbus-Bus-Leitung, die drespectively unter Verwendung eines Zweikern abgeschirmten Kabels, der Stromversorgungsspannungsbereich unterschiedlich ist, sehen technische Daten.

3. Auftrittgröße:

Anschlussmodus

Zweidraht24V bauschaltplan, wie folgt:

ist 4e-adrig Verbindung 220V als unten:
