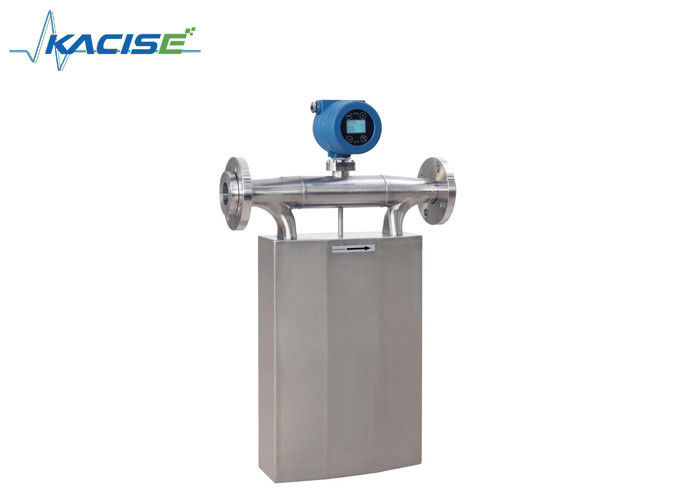

Edelstahl 316L Coriolis-Art Stromversorgung des Massenstrom-Meter-24VDC



Massenstrom misst Installations-und Benutzerhandbuch







1.Introduction
Kacise-Massenstrom misst patentiert und durch unsere Firma sind die führenden Meter für Präzisionsflowmessung sich entwickelt. Und mit gutem Grund bieten die Meter das genaueste Maß an, das für praktisch jede Prozessflüssigkeit, beim Aufweisen des außergewöhnlich Niederdruckes, verfügbar ist fallen. Die Meter bieten direkten Massenstrom, Volumenfluss, Dichte und Temperaturmessung von Flüssigkeiten und von Schlämmen — ohne den Bedarf an der Zusatzausrüstung, an den manuellen Berechnungen oder an den Schätzungen an.
Die Meter sind für unübertroffene Leistung sogar in den rauesten Betriebsumgebungen bestimmt. Sie haben keine beweglichen Teile und alle speziellen Konditionierungsanforderungen der Montage oder des Flusses. Jedes Meter ist verfügbar mit Edelstahl nassgemachten Teilen und einer großen Vielfalt von Prozessverbindungen, Ihren jeden Bedarf zu erfüllen.
Die Meter tragen gefährliche Bereichszustimmung für Volksrepublik China.



Eigenschaft 2.product
Das Instrument basiert auf dem Coriolis-Kraftprinzip und ermöglicht direktem und genauem Maß des Massenstroms ohne irgendeine Umwandlung, Korrektur oder Änderung des Drucks, der Temperatur, der Viskosität oder der Dichte. (Kg/h, t/h oder g/s) werden direkt auf der Elektronikeinheitsplatte und dem Ertrag auf der Rückseite der Elektronikeinheit angezeigt. 0-10kHz, 4 - 20mA und RS485 Übertragungsprotokoll. Das Strömungsmesser hat keine beweglichen Teile, breite Palette, Genauigkeit (± 0,2%), Hochdruck, breite Temperaturspanne, kann verwendet werden, um Hochviskositäts- (10000CP) und nicht-Newtonschen flüssigen Fluss zu messen. Die Eigenschaften des Instrumentes im Ölfeld, in der Raffinerie, in der Chemikalie, in den Baumaterialien, in der Nahrung, in der Medizin, im Leder, im Papier, in der Farbe, in den Färbungen, in der Atomenergie, in der Metallurgie, im Aerospace und in anderen Sektoren sind weit verbreitet. Edelstahl des Strömungsmesswertgeber-Maßrohrs 316L oder Legierungsmaterial Kasachstans C, die Sensor-Komponenten sind nicht in Verbindung mit der mittleren, guten Korrosionsbeständigkeit.
Instrumentinstallation unter Verwendung der schnellen und einfachen, stabilen und zuverlässigen Operation, ist z.Z. die meisten Flusseigenschaften vieler Instrumente, das populärste neue Massenströmungsmesser. Das Instrument entsprechend eigensicherem explosionssicherem Entwurf und Fertigung von nationalen Standards, explosionssicheres Kennzeichen für EX d-ib IICT5Gb.





Anwendung 3.Typical



4. Instrumentierungsmaße



Instrumentierungs-Maßzeichnungen







Maße des umfangreichen Instrumentes



Einheit: Millimeter



Modell	Schweißungs-Hals Flansch-ANSI B16.5		A	B	C	E	F	W	G	K	d	D
	DN	Lbs
KMF-1-6c	100	150	670	510	740	858	1092	260	19,1	190,5	157,2	228,6
KMF-1-6CD	125	150	670	510	740	858	1092	260	22,4	215,9	185,7	254
KMF-1-6D	150	150	860	670	950	1130	1370	280	22,4	241,3	215,9	279,4



Maß des mittelgroßen Instrumentes



Modell	Maß des mittelgroßen Instrumentes		A	B	C	E	F	W	G	K	d	D
	DN	PN (MPa)
KMF-1-3A	10	4,0	280	210	235	285	485	80	14	60	41	90





Modell	langeGB-/T 9112-9124 - 2000		A	B	C	E	F	W	G	K	d	D
	DN	lbs
KMF-1-3B	15	300	280	210	275	325	525	80	15,7	66,55	35	95,2
KMF-1-4	20	300	290	230	325	375	575	90	19	82,5	42,9	117,3
KMF-1-5A	25	300	410	300	440	500	696	120	19	88,9	50,8	123,9
KMF-1-5B	40	300	520	360	480	585	790	130	22,3	114,3	73,15	155,4
KMF-1-6A	50	150	550	370	548	670	875	153	19,1	120,7	91,9	152,4
KMF-1-6AB	65	150	560	440	600	715	936	200	19,1	139,7	104,6	177,8
KMF-1-6B	80	150	600	470	650	767	988	220	19,1	152,4	127	190,5



Miniaturinstrumentauftrittmaße



Einheit: Millimeter



Modell	Übernehmen Sie Außendurchmesser	PN (MPa)	A	B	C	E	F	W	G
KMF-1-1-A	6	25	160	165	180	140	150	53	7
KMF-1-1-B	8	25	160	165	180	140	150	53	7
KMF-1-2-A	8	25	175	208	245	185	188	53	7



Mikro- verbiegende Instrumentauftrittgröße



Einheit: Millimeter



Modell	DN	L	H	W	H1
KMF-1-V-10	10	550	160	68	360
KMF-1-V-15	15	580	170	68	370
KMF-1-V-20	20	640	200	68	400
KMF-1-V-25	25	780	320	100	520
KMF-1-V-50	50	900	230	108	460
KMF-1-V-80	80	995	260	140	515
KMF-1-V-100	100	1300	350	150	605
KMF-1-V-150	150	1750	490	262	805
KMF-1-V-250	250	1920	510	262	825



Übermittler bemisst Größe



Einheit: Millimeter

	L	L1	L2	L4	L5	L6	L7	L8	L9	H4
Übermittler	156	125	118	130	54	102	180	45,4	85	32



Signalausgabe und Stromversorgung

5. Installationsmethode





Horizontales Installation-normales



Passend für flüssige Maßzustände, garantieren, dass das Gas möglicherweise in der Gasentladung existiert





Horizontales Installation-Rück





Passend für Gasmaßzustände, garantieren, dass die Flüssigkeit möglicherweise Kondensatentladung ist



Flaggeninstallation mit Überbrückung





Für Flüssigkeiten und Hochviskositäts-, der hohen Temperatur Flüssigkeit und das requirefrequent Leeren der Flüssigkeit von der Rohrleitung



Flaggeninstallation einfach



Seien Sie für Sammelzustände passend, aber das Drosselgerät am Ausgang des Strömungsmessers ist- sehr wichtig, wenn es möglicherweise gibt kein Drosselgerät Druckdoseneffekt, beeinflussen das Maß der Flüssigkeit produziert


Auswahl 6.Instrument



Code: KMF-1-, Produkt-Strömungsmesserauswahlhilfe

Code

DN-/Measuringstrecke

1A

Durchmesser: 3mm, 0-40kg/h

1B

Durchmesser: 6mm, 0-100kg/h

2A

Durchmesser: 8mm, 0-200kg/h

3A

Durchmesser: 10mm, 0-5000kg/h

3B

Durchmesser: 15mm, 0-1000kg/h

4

Durchmesser: 20mm, 0-3000kg/h

5A

Durchmesser: 25mm, 0-10th/h

5B

Durchmesser: 40mm, 0-20th/h

6A

Durchmesser: 50mm, 0-30th/h

6AB

Durchmesser: 65mm, 0-50th/h

6B

Durchmesser: 80mm, 0-100th/h

6C

Durchmesser: 100mm, 0-150th/h

6CD

Durchmesser: 125mm, 0-200th/h

6D

Durchmesser: 150mm, 0-500th/h

6E

Durchmesser: 200mm, 0-800th/h

6F

Durchmesser: 250mm, 0-1000th/h

Kodieren Sie Übermittlerertrag

A

4-20mA (blitzschneller Fluss oder Dichte ist optional); 0-10KHz (blitzschnelles FlussImpulskennzeichen); RS485 Modbus RTU; HIRSCH

Kodieren Sie Übermittlerwohnung

B

Gießen Sie Aluminiumlegierungsoberteil Verdrahtungs-Lochmaße druck: M20*1.5

Kodieren Sie Druckbewertung

16

1.6MPa

40

4.0MPa

xx

Spezielle Kundenbezogenheit: unter Verwendung dieses Buchstaben, zum um die Kundenbezogenheit zu bitten, informieren Sie bitte die Druckbewertung

Kodieren Sie Temperaturbewertung

A

-50~150℃

B

-50~250℃

C

-50~350℃

D

-200~150℃

Kodieren Sie Genauigkeitsklasse

N

0,20%

M

0,15%

H

0,10%

Kodieren Sie Druckverbindung

F

Standard-Flansche GB/T 9123.1-2000 ANSI schweißen Hals Flansch-ANSI B16.5

W

Gesundheitsart

L

Schweißender Faden

T

Kundenbezogenheit

Kodieren Sie Prüfungsbescheinigung

F

Fabrikstandard: Fabrikprüfungszeugnis

I

GB: aus dritter Quelleüberprüfungszertifikat

Kodieren Sie Material

A

Messrohr: 316L

C

Messrohr: Hastelloy

F

Messrohr: innerer Wandspray PTFE (für großen Durchmesser)

T

Spezielle Kundenbezogenheit: unter Verwendung dieses Buchstaben, zum um die Kundenbezogenheit zu bitten, informieren Sie bitte die Druckbewertung

Kodieren Sie Übermittler

A

Integrierte Art

B (XX)

Aufgeteilte Art (Kabellänge), mit Klammer

Kodieren Sie explosionssicheres Kennzeichen

A

Exd II CT5 GB

KMF-1-

3b (0~800kg/h)

A

B

40

A

N

F

F

A

B (10)

A

Typische Auftragsinformationen
