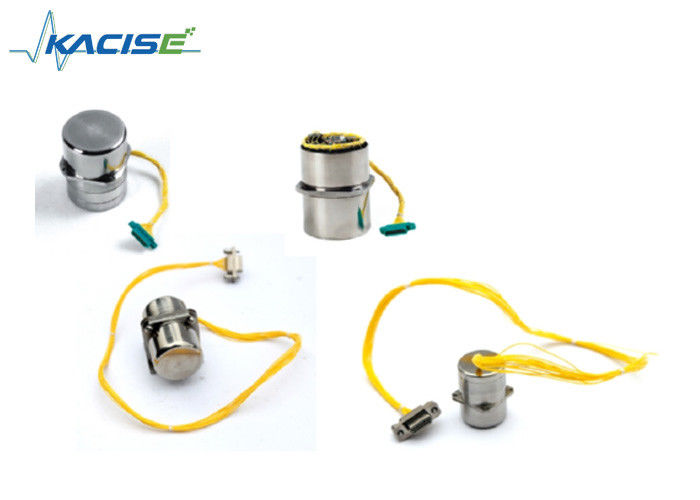

Wohl, dynamisch abgestimmtes Gyroskop für Umwelt der hohen Temperatur aufzeichnend

Wohl, dynamisch abgestimmtes Gyroskop für Umwelt der hohen Temperatur aufzeichnend

  • Wohl, dynamisch abgestimmtes Gyroskop für Umwelt der hohen Temperatur aufzeichnend
  • Wohl, dynamisch abgestimmtes Gyroskop für Umwelt der hohen Temperatur aufzeichnend
Wohl, dynamisch abgestimmtes Gyroskop für Umwelt der hohen Temperatur aufzeichnend
Produktdetails:
Herkunftsort: China
Markenname: KACISE
Zertifizierung: CE
Modellnummer: KTG-M5
Zahlung und Versand AGB:
Min Bestellmenge: 1-teilig
Preis: Negotiable
Verpackung Informationen: Karton/Holzetui oder Kundenanträge
Lieferzeit: 5-8 Werktagen
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Versorgungsmaterial-Fähigkeit: 10000pcs/month
Kontakt
Ausführliche Produkt-Beschreibung
Temperatur: -15~100℃ Erschütterung: 5G
Schock: ≥50g Flansch: M5×29mm
Abmessungen: φ29×53mm Gewicht: <130g>
Synchronisierungsrate: 8000r/min Einphaszeit: ≤30s
Markieren:

mems Gyroskop-Sensor

,

Gyroskop-Sensor-Modul

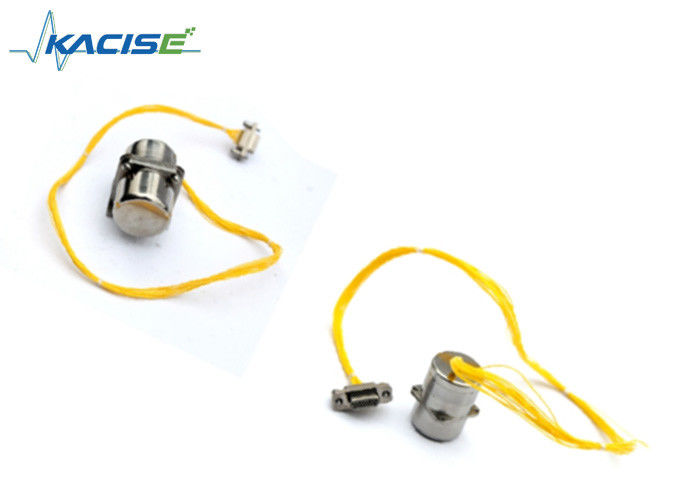

KTG-M5 quellen hervor, dynamisch abgestimmtes Gyroskop aufzeichnend







Eigenschaft



☆ Leichtgewichtler
☆ klein
☆ schnelles Beginnen
☆ benutzt in der Umwelt der hohen Temperatur



Einleitung
Auf dem bohrenden Gebiet ist Trägheitsgeräte größer und anwendbarer, als Flugplatz, wegen seiner schlechten Arbeitsbedingungen, Klimatemperaturen, die Temperatur der Anpassung hoch sind und Lebenanforderungen, dynamisch abgestimmter Kreiselkompaß KTG-M5 ist bestimmt für den Fall vom bohrenden Feld sehr fordernd sind.





Parameter

Parameter Spezielles. Wert Einheit
Energie Energie (Phase 3) 12&400 V u. Hz
Energie (1 Phase) 5&16000 V u. Hz
Leistung Gelegentlicher Antrieb ≤0.2 °/h
Antriebstabilität ≤0.25 °/h
Nichtlinear ≤0.5 %FS
Maximale Spurhaltungsrate ≥60 °/S
Nicht-G-empfindlicher Antrieb ≤15 °/h/g
G-empfindlicher Antrieb ≤8 °/h/g
Bandbreite ≥60 Hz
Torquer-Normierungsfaktor ≥670 °/h/mA
technologisch Synchronisierungsrate 8000 r/min
Einphaszeit ≤30 S
Ertragsteigung 21±2 Millivolt ‚
Primär-torquer 50±3 Ω
Sekundärdrehmoment 2±0.5 Ω
Körperlich Gewicht <130> g
Maße φ29×53 Millimeter
Flansch M5×29 Millimeter
Arbeitsbereich Temperatur -15~100
Erschütterung 5 g
Schock ≥50 g



Installation

Produkte sollten installiert sein, um diese Achse X (Y) und den Maßhinweis sicherzustellen
Achse stimmt, Installationsfehler sollte kleiner als 5' sein überein.



Operation
1. Nur Produkte, welche die passende Energie und verschlossene die SchleifenLeiterplatte im Auftrag zusammenbringen
um richtig zu arbeiten, benötigen Sie Leiterplatte, erklären bitte im Voraus.
2. Wenn das Produkt unter normalem Gebrauch, Sie die Energie einschalten sollte, den Motor anzustellen,
über 40s und dann die Aufverschlussschleife damit die Produkte im Zustand der Endlosschleife;
Abschaltung, Trennung schloss Schleife zu, damit das Produkt in der offenen Regelkreis- Operation ist,
und trennen Sie dann Stromversorgung.
3. sollte das Produkt, das, geschlossen in 40s angezogen wird, das, Produkt, zu rütteln vermeiden
Installationsprozeß sollte Licht sein, leuchten, der Produktnichtzusammenstoß, Stoß.
4. wird Produkt im Gebrauch von dem Prozess ausschließlich verboten, um den Stecker zu ziehen.
5. kann Produkt im Gebrauch von dem Prozess, nicht zwischen externer Stromversorgung kurzschließen.
6. tritt Abweichung während des Gebrauches, sollte den Strom, Fehlerisolierung sofort abstellen, wenn auf
die interne Störung des Produktes, der Kunde teilt sofort meine Firma, meine Firma mit, die durch die Reparatur organisiert wird.



Maß



Wohl, dynamisch abgestimmtes Gyroskop für Umwelt der hohen Temperatur aufzeichnend 0



Verbindungsstückdefinition

Die Sockelart: J30J-15T (Kabel length160~175mm)

Pin nein. Funktionsdefinition Anmerkung
1 Signalausgabe der X-Achse
2 Boden Für Erregungsenergie und -signale
3 X-Achsendrehmomentspule (das Ende)
4 Eine Phasenlokführerenergie Dort-Phase 12V, 400Hz
5 Sensor-Erregungsstromversorgung Singal-phase5V, 16KHz
6 Signalausgabe der Y-Achse
7 Y-Achsendrehmomentspule (der Anfang)
8 B-Phasenlokführerenergie Dort-Phase 12V, 400Hz
9 DC+15V Energie für Vorverstärker
10 DC-15V Energie für Vorverstärker
11 X-Achsendrehmomentspule (der Anfang)
12 NULL
13 NULL
14 C-Phasenlokführerenergie Dort-Phase 12V, 400Hz
15 Y-Achsendrehmomentspule (das Ende)




ANMERKUNG: Das selbe trifft auf J30J-21T zu, wenn Gebrauch anderer Sockel, bitte im Voraus erklärt.
