Tragbare Art Durchmesser des Propeller-GXCM07-12 des Messflügel-Ф60mm für Rohrleitungs-Bewässerung

Tragbare Art Durchmesser des Propeller-GXCM07-12 des Messflügel-Ф60mm für Rohrleitungs-Bewässerung

  • Tragbare Art Durchmesser des Propeller-GXCM07-12 des Messflügel-Ф60mm für Rohrleitungs-Bewässerung
  • Tragbare Art Durchmesser des Propeller-GXCM07-12 des Messflügel-Ф60mm für Rohrleitungs-Bewässerung
Tragbare Art Durchmesser des Propeller-GXCM07-12 des Messflügel-Ф60mm für Rohrleitungs-Bewässerung
Produktdetails:
Herkunftsort: China
Markenname: Kacise
Zertifizierung: CE
Modellnummer: GXCM07-12
Zahlung und Versand AGB:
Min Bestellmenge: 0-100
Preis: Negotiable
Verpackung Informationen: Karton/Holzetui oder Kundenanträge
Lieferzeit: 5-8 Werktagen
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Versorgungsmaterial-Fähigkeit: 10000pcs/month
Kontakt
Ausführliche Produkt-Beschreibung
Betriebstiefe: 0.1~1.2m (Stange watend) Signal: zwei Signale auf jedem Dreh
Betriebsbedingung: 0~35℃ Dauereinsatz-Zeit: 24h
Relativer Fehler: σ≤±5% Minimale Geschwindigkeit: Vo≤0.05m/s (erstklassig)
Durchmesser: Ф60mm
Markieren:

Ultraschall-Füllstandssender

,

Ultraschall-Füllstandssensor

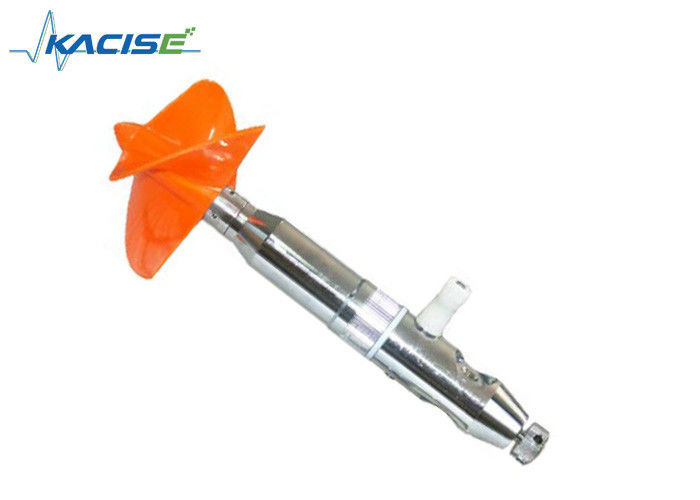

                                                             ART MESSFLÜGEL DES PROPELLER-GXCM07-12



1. Beschreibung
Art Messflügel des Propeller-GXCM07-12 wird benutzt, um stündliche durchschnittliche Fließgeschwindigkeit in gegebenen Punkten zu messen. Seiend hell, Auswirkung und tragbares, trifft dieses Instrument auf Flüsse, Rohrleitungen, Bewässerung und Straßenrinnen, hydrologische Untersuchung und Abflussexperimente zu.





2. Spezifikation

Der Drehdurchmesser für Propeller Ф60mm
Die hydraulische Faden-Neigung für Propeller H=120mm
Minimale Geschwindigkeit

Vo≤0.06m/s (normal)

  Vo≤0.05m/s (erstklassig)

Betriebstiefe 0.1~1.2m (Stange watend)
Accurancy

unparteiische Abweichung: m≤±1.2% (Normal)

  m≤±1.0% (Prämie)

  V<0>

Relativer Fehler: σ≤±5%

Signal zwei Signale auf jedem Dreh
Betriebsbedingung 0~35℃
Dauereinsatz-Zeit 24h
Rod waten (zusätzlich)

CG16-1, das Stange für offenen Kanal watet: 1600 Millimeter in vier Abschnitten;

Innere Unterstützungsart spezielle Watenstange für Rohrleitung


3. Konfiguration
Tragbare Art Durchmesser des Propeller-GXCM07-12 des Messflügel-Ф60mm für Rohrleitungs-Bewässerung 0

Tragbare Art Durchmesser des Propeller-GXCM07-12 des Messflügel-Ф60mm für Rohrleitungs-Bewässerung 1

1) Art Messflügel wird des Propeller-GXCM07-12 aus einem Abfragungsteil, Schrittumschlagmechanismus, einer Endstückflosse und einer Watenstange verfasst. Anweisung des Zählers ist in der letzten Seite des Textes.


2) Abfragung des Teils
Installiert auf die Drehachse am Vorderteil des Instrumentes, ist das Abfragungsteil eine Dreiblattschiffsschraube, die benutzt wird, um die Fließgeschwindigkeit abzufragen. Drehen Sie Geschwindigkeit des Propellers ist proportional zur Strömungsgeschwindigkeit. Die proportionalen Konstanten werden in der Gerinneprüfung gemessen.


3) Schrittumschlag-Mechanismus
Schrittumschlagmechanismus ist, drehende Zahl des Propellers in elektrische Impulskennzeichen für die Zählung durch MagnetReed-Schalter umzuwandeln. Magnet ist vertikal am Endstück der Drehachse, synchrones Drehen mit Propeller installiert. REED-Schalter wird in einer wasserdichten Komponente eingekapselt, die auf dem Hauptteil nah an Magneten geregelt wird. Wenn Propeller durch Strom gefahren wird, drehen sich Magnet und Propeller synchron. Die Rotation jedes Propellers verursacht zweimal der Magnetisierung zwischen Magneten und REED-Schalter. Die drehende Zahl wird in Signale umgewandelt und übermittelt dem Zähler.

4) Endstück-Flosse (zusätzlich)
Endstückflosse wird benutzt, um Instrument im offenen Kanal während der Flowmessung zu planieren. Wenn im flachem und LangsamRatefluß oder in den Rohrleitungen, Instrumente indem das Anschauen planiert werden kann, sind Kielflossen nicht notwendig.

5) Art CG16-1, die Rod watet (zusätzlich)
Das Waten von Rod wird verwendet, um Wassertiefe und örtlich festgelegtes Instrument an den gegebenen messenden Punkten zu messen. Es gibt einen Schrittumschlagsockel auf das Waten.


4. Betriebsprinzipien und Berechnung
Das Funktions-Verhältnis zwischen Strömungsgeschwindigkeit und Drehgeschwindigkeit des Propellers wird durch Gerinneprüfung bestimmt.
Kalibrierungsformel:
V = Kn + C
V-Flussrate, m/s;
K-hydraulische Fadenneigung des Propellers, m;


n-Drehrate des Propellers, n= N /T, 1/s
(N-drehende Zahl des Propellers; T-messende Dauer);
C-Instrumentkonstante, m/s.
Strömungsgeschwindigkeit ist wirklich durchschnittliche Drehrate des Propellers in gegebener messender Dauer.

5. Wartung

Propeller
Das Material des Propellers ist ausgezeichneter Technikplastik. Nach mehr als zehn Jahren verschiedenen Experimenten, wird dieses Material charakteristisch von der Schlagzähigkeit, der Korrosionwiderstand gewesen, Verschlechterungwiderstand und gute Wärmebeständigkeit, bis zu den technischen Standards Atmosphäre-verursacht.
Qualität des Propellers beherrscht die Fähigkeit des Instrumentes. Um genauem Wert von K herein über Formel zu garantieren, sollte Wartung des Propellers hervorgehoben werden.
1) verhindern sie an der heftigen Auswirkung während des Maßes.
2) säubern heraus Öl und Sediment vom Propeller durch das Wasser oder Gas und halten ihn sauber und trocken.
3) in Eisjahreszeiten, wird gekochter Wasserkanister auf Propeller gegossen, um das Eis aufzutauen.
Benutzen Sie nie Feuer, um es zu braten.
4) ist Propeller auf Drehachse durch Einschraubgewinde örtlich festgelegt. Wenn unter schneller Strömungsgeschwindigkeit, sollte Hakenschlüssel gewohnt sein, sie unten zu schrauben. Besonders für Maß in den Rohrleitungen von Pumpstationen, wenn Maß sofort beendet, stellt Rückseitenstrom den Propeller her, rightabout zu drehen. Einschraubgewinde ist einfach zu lösen. Benutzen Sie nie Drahtschneider, um ihn aus Angst vor Riss unten zu schrauben.

Kugellager
Als entscheidende Komponente des Stützsystems des Messflügels, beeinflußt das Kugellager, besonders der ermäßigte Abschnitt die Kapazität des Instrumentes. Technischer Zeitplan sollte angepasst werden, um das Kugellager zu reinigen. Material des Kugellagers ist Edelstahl 9Cr18. Obgleich es Rost-beständig ist, sollte vorsichtige Wartung für Edelstahl GCr15 auf sie geleitet werden. Wenn es geschädigt wird, kann das Kugellager entsprechend Code gekauft werden: D25MX.
Reinigung des Kugellagers:
1) ist Gas Nr. 120 (SY1207-67) oder Nr. 200 (GB444-64) guter Reiniger.
2) sollte die Reinigung in ein bedecktes Porzellankasten- oder -aluminiumverwirrungszinn geleitet werden. Stellen Sie einen kupfernen Schirm (65 eyes/3.3cm) bei 10mm von der Kastenunterseite ein, um das Sediment zu filtern. Bereiten Sie drei Kästen für die raue Reinigung vor und beenden Sie zu reinigen.
3) sollten Betreiber Hände mit warmem Wasser und Seife waschen. Andere Leute dürfen das Kugellager nicht eigenhändig berühren.
4) sollte die Kugellagerkammer sorgfältig gereinigt werden, um Staub, den Erzfeind zu verhindern für Kugellager.
5) ist Öl des Instrumentes GB487-84 centistroke 6.3-8.5 an 50℃. Es hat ausgezeichnete Viskositättemperatureigenschaften und magere schädliche Stoffe wie Säure, Feuchtigkeit, Staub und mechanische Verunreinigung, bis zu den strengen Standards. Wenn andere Arten Instrumentöl benutzt werden, sollte neue Kalibrierung auf ihr gemacht werden.
6) sollte Reiniger- und Instrumentöl mit den internationalen Standards übereinstimmen, richtig niedergelegt, und am Wasser und an der Verunreinigung ausschließlich verhindert.
7) Reinigungsverfahren
Drehen Sie und säubern Sie das Kugellager im ersten Kasten mit Gas 10mal, Hälfte in einer Richtung. Wenden Sie dann sich an die zweiten und dritten Kästen, um den gleichen Prozess zu wiederholen. Rütteln Sie weg Gas und installieren Sie das Kugellager sofort und langfristige Belichtung vermeiden in einer Luft.
Wenn es irgendein Wasser gibt, das an der Kugellagerkammer teilnimmt (beurteilt durch Empfindlichkeit der Rotation des Propellers) nach Maß, säubern Sie es in der Zeit. Halten Sie den Kreisumfang des Kugellagers und das Wasser oder das Sediment aus dem Kugellager in der axialen Richtung heraus rütteln. Wiederholen Sie dann das Reinigungsverfahren in (7).
8) halten das Instrument im luftigen, trockenen und nicht ätzenden Raum. Nach 3 – 6 Monate, Kugellager sollten überprüft werden, gesäubert werden und geölt werden.

abbauendes, waschendes, zusammenbauendes und Öl-Füllung
Obgleich die Lagerkammer und die Drehachse ausgezeichnete Dichtungsleistung haben, verursachen gemeine Zustand und Ignoranz von technischen Prinzipien die Feuchtigkeit, die an der Kammer teilnimmt. Besondere Aufmerksamkeit muss während des Abbaus, des Waschens, des Zusammenbauens und des Ölens des Instrumentes zahlend sein.
(1) Abbau und Waschen
Nach Maß bauen Sie den Messflügelkörper von der Klammer ab. Überprüfen Sie die Qualität des Öls in der Lagerkammer von der transparenten Kappe. Wenn das Öl ohne Wasser in ihm klar ist und Empfindlichkeit des Propellers normal ist, ist das Instrument nicht erforderlich gewaschen zu werden. Jedoch um der Genauigkeit des Instrumentes zu garantieren, öffnen Sie die transparente Kappe, fügen Sie Öl in die Lagerkammer hinzu und drücken Sie heraus die Wassertropfen vom vorderen Fach zusammen. Wenn das Öl in der Lagerkammer ein wenig schlammig ist, sollte das Instrument vollständig abgebaut werden.

(2) Zusammenbauen
Entsprechend Rückreihenfolge des Abbaus, bauen Sie die gewaschenen Komponenten zusammen. Ziehen Sie die Überwurfmuttern eigenhändig oder Hakenschlüssel fest. Das Zusammenbauen sollte überprüft werden, wie gefolgt worden.
1) ist der Versammlungsabstand zwischen dem Drehsatz des Propellers und Hauptteil des Instrumentes 0.3-0.4mm, die durch Stärkemessgerät gemessen werden können. Wenn der Abstand zu schmal ist, kann eine Dichtung dem Schritt des Drehsatzes hinzugefügt werden, um die Reibung zu vermeiden, die möglich ist, Empfindlichkeit des Instrumentes zu beeinflussen. Wenn der Abstand zu breit ist, ist Wasser einfach, an der Lagerkammer teilzunehmen. Die zwei anormalen Situationen werden hauptsächlich durch nichtstandardisiertes zusammenbauendes Verfahren verursacht.
2) sollte der Schlagabstand des Drehsatzes 0.03mm nicht übertreffen, die durch Messuhr überprüft werden. Wählen Sie den Propeller eigenhändig. Wenn Rotation des Propellers nicht so glatt aber ein wenig wackeliges ist, ist sie nicht mit Standards übereinstimmend. Überprüfen Sie den Schlagabstand der Propellerachse und des Drehsatzes durch Messuhr, um Reparaturmethoden zu bestimmen. Spezielle Mitteilung: Verdrängung der gefahrenen Exzenterpumpe ist am möglichsten, um Wasseraufnahme zu verursachen.
3) ist Empfindlichkeit des Instrumentes der Schlag der überprüften by mouths. Wenn ein geringfügiger Schlag den Propeller fährt, drehen Sie sich glatt ohne Richtung des Blockierens, die Empfindlichkeit wird betrachtet als geeignet. Wir empfehlen JGM-1 Art das Schwungradempfindlichkeitsüberprüfenmessgerät, das von unserem Institut entwickelt wird. Das Schwungrad funktioniert mit einem verschobenen Kabel und einem Gewicht. Durchschnittlicher Moment der Reibung wird durch Rotationsdauer des Schwungrades bestimmt. So kann Empfindlichkeit des Instrumentes beurteilt werden. Sie ist zuverlässiger, das Messgerät zu benutzen, um Empfindlichkeit zu messen.
4) sollte das zusammengebaute Instrument auf Tabelle gesetzt werden. Legen Sie hölzernen Block unter den Körper und das Propellerverschieben halten. Andernfalls setzen Sie ihn in sofort unterbringen.

(3) ölen das Füllen
Lager und Abstandhülsen werden gewaschen, dann zusammengebaut zusammen. Wenn der Drehsatz übereinstimmend mit technischen Nachfragen gewesen wird, füllen Sie Öl in der Kammer, die mit Drehsatz zusammengebaut wird, und die Kappe. Verbinden Sie sie zusammen sofort und ziehen Sie die Kappe fest. Wenn die Instrumentölwürfe vom Drehsatz und dort keine Luftblase in der Kappe ist, muss die Kammer aufgefüllt werden. Um Kammer an den Luftblasen zu verhindern, halten Sie den Kopf des Instrumentes auf die Oberseite wenn Sie die Kappe festziehen. Füllen Sie Öl in den Löchern der Klammer, dann bauen Sie es mit dem Hauptteil zusammen. So ist das Instrument vom Öl nach innen voll.

Schrittumschlag-Mechanismus
Schrittumschlagmechanismus wird aus Magneten und REED-Schalter verfasst. Der Magnet ist Griff im Magnetkasten. Remanence ist 700-1000Gauss. Der REED-Schalter wird mit Epoxy-Kleber versiegelt. Die minimalen Amperewindungen ist 12-18AT. Der Magnet und der REED-Schalter auf einem Instrument werden nicht ausschließlich verbunden, aber austauschbar mit anderen Instrumenten. Sie sind auch ein käufliches Wegwerf.
Lebensdauer des REED-Schalters wird groß durch Stromnetzsystembelastung beeinflußt. An 3V und an 30mA kann sie 5×105times bearbeiten. Nachher, dass sie ersetzt werden sollte. 1minute ist für Ersatz, sogar auf dem Gebiet nur erforderlich. Es ist nicht notwendig, das Instrument oben vom Wasser anzuheben, weil REED-Schalter vollständig versiegelt wird.
Bemerken Sie den Wert der Energie und Strom des angeschlossenen Zählers. Wählen Sie nie Induktanzart Zähler.
Im Wasser mit hoher Salzigkeit oder industriellem verunreinigtem Abwasser, wie Galvanisierungsabfluß, kann Heftpflaster benutzt werden, um die verbindlichen Posten (positiv) des REED-Schalters einzuwickeln und Kurzschluss mit Hauptteil des Instrumentes (negativ) im Wasser vermeiden.
Incasement
Nach Maß heben Sie das Instrument oben vom Wasser an. Trocknen Sie es mit Tüchern. Setzen Sie es in Wohnung entsprechend Ausgangsstellung. Andere Zusätze sollten gut gesetzt werden. Überprüfen Sie die Platzierung von Komponenten, wenn die Wohnung nicht gut-bedeckt sein kann. Drücken Sie nie Zwangs- die Abdeckung der Wohnung.


6. Ganzer Satz
Einzelteil Zahl

Hauptteil (wenn die Schrauben benutzt sind, um Hauptteil zu reparieren

auf Waten der Stange)

1
Spärlicher REED-Schalter (mit der Kappe, zum der Linie zu enthalten) 1
Justage des Stiftes 2
Ölflasche 1
Koeffizientkarte 1



7. Lebensdauer
1. 5years unter korrektem Betriebstechnik.
2. Unter korrekter Operation sollte Kalibrierungsformel nach 1-2years überprüft werden.


Kontaktdaten
