Leitfähige Flüssigkeits-elektromagnetischer Wasserzähler mit der hohen Präzision explosionssicher

Leitfähige Flüssigkeits-elektromagnetischer Wasserzähler mit der hohen Präzision explosionssicher

  • Leitfähige Flüssigkeits-elektromagnetischer Wasserzähler mit der hohen Präzision explosionssicher
  • Leitfähige Flüssigkeits-elektromagnetischer Wasserzähler mit der hohen Präzision explosionssicher
Leitfähige Flüssigkeits-elektromagnetischer Wasserzähler mit der hohen Präzision explosionssicher
Produktdetails:
Herkunftsort: China (Festland)
Markenname: Kacise
Zertifizierung: certificate of explosion-proof, CE
Modellnummer: GXEFM2000
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: Negotiable
Verpackung Informationen: jede Einheit hat einzelnen Kasten und alle Kästen werden in den Standardpaketen verpackt, oder Kunde
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: L/C, D/A, T/T, D/P, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Woche
Kontakt
Ausführliche Produkt-Beschreibung
Einsatzbereich: Elektrisch leitfähige Flüssigkeiten Typ: GXEFM2000
Primärmesswert: Fließgeschwindigkeit Produkt-: Elektromagnetische Durchflussmesser
Power Supply: Standard-220VAC Produktname: elektromagnetisches Strömungsmesser
Markieren:

AbwasserStrömungsmesser

,

elektromagnetisches Wasserstrommeter

Weit verbreiteter Milch-Saft-magnetisches Strömungsmesser/elektromagnetischer Strömungsmesser mit hoher Präzision

Beschreibung



Sind elektromagnetische GXEFM2000 Strömungsmesser für flüssiges Maß in den meisten Industrien einschließlich Wasser, Abwasser, Nahrung und Getränk bestimmt, pharmazeutisch und chemisch.

Es gibt zwei grundlegende Komponenten elektromagnetischen Strömungsmesser: 1) der Detektor,

welches das Flussrohr miteinschließt, lokalisiert Zwischenlage und misst Elektroden und 2) der Konverter, der das elektronische Gerät ist, das für die Signalaufbereitung verantwortlich ist, Flussberechnung, Anzeige und Ausgangssignale.

Die Ausführungsmaterialien der nassgemachten Teile (Zwischenlage und Elektroden) sollten für die Spezifikation auf der beabsichtigten Art des Services angebracht sein. Revisionsbogen der Kompatibilität in Einklang mit dem Versand jedes Meters.



Technische Daten



Messverfahren



Messendes Prinzip Faradays Gesetz
Einsatzbereich Elektrisch leitfähige Flüssigkeiten
Messwert
Primärmesswert Fließgeschwindigkeit
Sekundärmesswert Volumenfluss



Entwurf



Eigenschaften Völlig geschweißter wartungsfreier Sensor
Flanschversion mit vollem Bohrungsflussrohr
Standard- sowie Hochdruckbewertungen
Strecke des großen Durchmessers von DN15~3000 mit schroffen Zwischenlagen genehmigte für Trinkwasser
Spezifische Einfügungslängen der Industrie
Modularer Bau Das Maßsystem besteht einem Strömungsmesswertgeber und aus einem Signalwandler. Es ist verfügbar, wie kompakt und als unterschiedliche Version
Kompakte Version Mit Konverter 511B: Energie 110~240Vac
Mit Konverter 521B: 18~36V DC Spannung
Mit W800L/W800W: Batterieleistung
Fernversion

In der Wandbergversion mit Konverter 211B

(110~240Vac oder 221B Konverter 18~36V DC

Mit W800F-Konverter: Batterieleistung
Messbereich -12… +12m/s /-40.. +40ft/s



Messende Genauigkeit



Referenzbedingungen Strömungsverhältnisse ähnlich en 29104
Medium: Wasser
Elektrische Leitfähigkeit: ≥300μs/cm
Temperatur: +10~+30℃/+50~+80℉



  Einlass setion: ≥5DN
Betriebsdruck: 1Bar/14.5psig
Strömungsmesser-Genauigkeit Standard: 0,5% der Rate
Optional: 0,2% der Rate



Betriebsbedingungen



Temperatur
Prozesstemperatur Hartgummizwischenlage: -5~+60℃
Polypropylenzwischenlage: -5~+90℃
PTEF-Zwischenlage: -5~+120℃
Umgebende Temperatur Standard (mit Aluminiumkonverterwohnung)

-20~+60℃ (schützen Sie Elektrik gegen Selbsterhitzung

mit umgebender Temperatur über 55℃

Stroage-Temperatur -20~70℃
Druck
En 1092-1 DN2200~3000: PN2.5
DN1200~2000: PN6
DN200~1000: PN10
DN65~150: PN16
DN10~50: PN40
Anderer Druck auf Anfrage
ISO-Einfügungslänge Optional für DN15~600
ASME B16.5 1~24“: Rf 150lb
Anderer Druck auf Anfrage
JIS DN10~1000/2~40": 10K
Anderer Druck auf Anfrage
Druckabfall Geringfügig



Flüssig
Physische Verfassung Leitfähige Flüssigkeiten
Elektrische Leitfähigkeit ≥5μs/cm
Zulässiger Gasinhalt (Volumen) ≤5%
Zulässiger Rauminhalt ≤70%



Installationszustände



Installation Mach's gut, dass Strömungsmesswertgeber immer völlig gefüllt wird
Für ausführliche Information sehen Sie Kapitel „Vorsichtsmaßnahmen für Installation“
Strömungsrichtung Vorwärts- und Rück
Pfeil auf Strömungsmesswertgeber zeigt positive Strömungsrichtung an
Einlasslauf ≥5 DN
Ausganglauf ≥2 DN



Prozessverbindung



Flansch
EN1092-1 DN25~3000 in PN6~40
ASME 1~120" in 150 lbs Rf
JIS 25~1000 in 10~20k
Entwurf der Dichtungsoberfläche Rf
  Andere Größen oder Druckbewertungen auf Anfrage



Einrichtungsinformationen



Vorbildlicher Suffix-Code   Beschreibung
GXEFM3000 -1200 - COM -4mA - Hirsch - DC - Pint - Teflon1 - GR - D1400 - Exd IIC T6 GB
Durchmesser -                   Vier Digitals: zum Beispiel: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm
Übermittler - COM                 Kompakte Art
- Rem                 Fernart
- Schläger                 Batteriestromversorgungsart
- PRO                 prozesskontrollierte Art
Signal Outpt - N               Kein Ertrag
-4mA               4-20mA
- Pul               Impuls 1~5KHz
-4Pul               4~20mA/1~5KHz
Kommunikation - N             Keine Kommunikation
- Hirsch             HIRSCH
- Umb.             MODBUS-RTU
- PRO             PROFIBUS
- GPRS             GPRS-Netz
- CDMA             CDMA-Netz
- WHRT             Drahtloser HIRSCH
- Anderes             Sonderauftrag
Stromversorgung - Wechselstrom           85V ~250Vac@46 ~63Hz
nominales 20W
- DC           20~36VDC nominales 20W
- Schläger           Batteriestromversorgung
- Bat+           Batterie +12Vdc verdoppeln Stromversorgung
Anderes           spezieller Antrag
Electorde-Material -316L         Edelstahl 316L
- HasB         Hastelloy B
- HasC         Hastelloy C276
- Pint         Platin
- Ta         Tantal
- Ti         Titan
- WC         Wolframkarbid
Zwischenlagenmaterial - Rub1       Neopren (- 20-60℃)
- Rub2       Neopren (- 20-90℃)
- Tef1       polytetrafluroethylene (- 30-120℃)
- Tef2       polytetrafluroethylene (- 20-160℃)
- P       Polyurethan
- FVMQ       FVMQ
- PFA       DFA
- ETFE       Äthylen tetraflurorethylene
Erdung des Ringes - N     Kein Erdungsring
- GR     Erdung des Ringes
- GE     Erdungskabel
Nasses Teil Verbindungsmerkmal - DXX   DXX: D06, D10, D16, D25, D40 D06: LÄRM PN6:
D10: LÄRM PIN10D16: LÄRM PN16; D25: LÄRM PN25 D40: LÄRM PN40 usw.
- AXT   AXT: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600#
- JX   JX: J1, J2, J3 J1: JIS10K;
J2: JIS 20K; J3: JIS 30K
- WF   Oblatenverbindung (verfügbar für DN2.5; DN6 Strömungsmesser) Körpermaterial: Edelstahl
- TR   Drei-Klammer für gesundheitliche Art (Körpermaterial: Edelstahl)
Explosiv-sicherer Grad - Exd IIC T6 GB Exd IIC T6 GB
- N brauchen Sie nicht

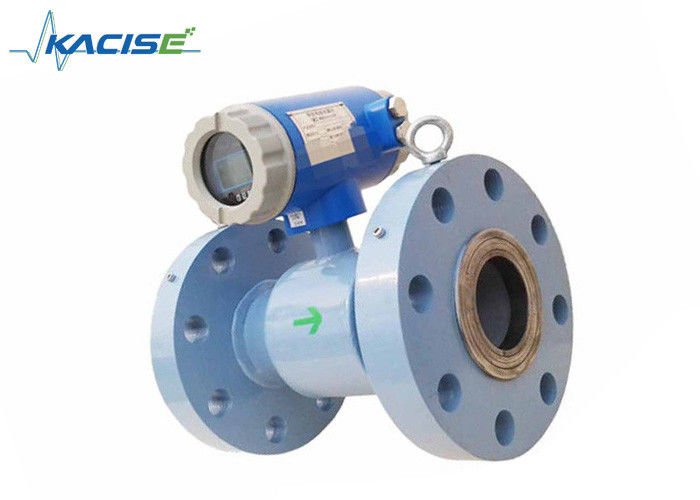

GXEFM2000 Reihen-elektromagnetischer Strömungsmesser

Leitfähige Flüssigkeits-elektromagnetischer Wasserzähler mit der hohen Präzision explosionssicher 0
