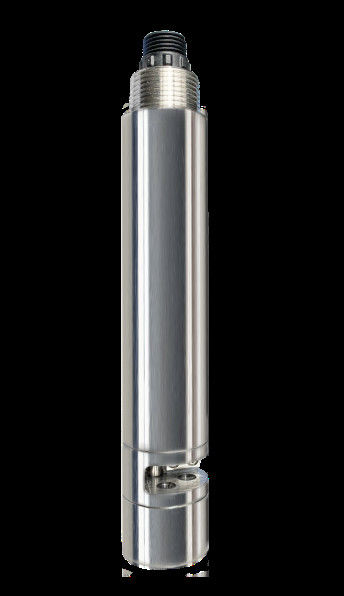

On-line-KABELJAU KCD602 Sensor keine Reagenzien, keine Verschmutzung, wirtschaftlicherer und Umweltschutz klein

Prinzip 1.Working

Viele organischen Substanzen aufgelöst im Wasser, UV-Licht zu absorbieren. Deshalb indem man die Absorption dieser organischen Substanzen durch UV-Licht an einer Wellenlänge von 254 Nanometer misst, wird die Gesamtmenge von aufgelösten organischen Schadstoffen im Wasserkanister genau gemessen. Der on-line-Sensor des KABELJAUS KCD602 benutzt zwei Lichtquellen, ein 254 UV-Licht Nanometers und ein 365 Nanometer ultraviolettes Bezugslicht, das die Strahlengangverminderung automatisch kompensieren und die Störung des granulierten verschobenen Angelegenheitsemails bis zu einem gewissen Grad und folglich beseitigen kann stabileres und zuverlässig erzielen.

2.Feature

• Keine Reagenzien, keine Verschmutzung, wirtschaftlicherer und Umweltschutz
• Kleine, einfache Installation und ununterbrochene Wasserqualitätsüberwachung
• Maß KABELJAU, Trübung und Temperaturparameter
• Automatischer Ausgleich für Trübungsstörung
• Mit einer Reinigungsbürste, zum von Bio-adhäsion zu verhindern
• Kleiner Antrieb, schnelle Antwort, genaueres Maß
• Ausgezeichnete Stabilität sogar für Langzeitüberwachung
• Wartungsfreie, lange Nutzungsdauer und niedrige Kosten Gebrauch
• Digital-Sensor, RS-485 Schnittstelle, Modbus-/RTUprotokoll
• Entwurf der geringen Energie, Entstörungsentwurf

Spezifikationen 3.Technical

Zeichnung 4.Dimensional

5.Installation und elektrische Verbindung

5,1 Installation

Wenn der Sensor befestigt wird, sollte der Sensor, der durch Wasserstrom verursacht wird, am Schlagen der Wand oder anderer Wasserwirtschaftsanlagen verhindert werden. Wenn der Wasserstrom sehr dringend ist, reparieren Sie den Sensor.

Installieren Sie den Sensor zu einer Tiefe von nicht mehr als 2 Metern von der Wasseroberfläche.

Die Schwankung des Wasserspiegeles berücksichtigend, wird der Sensor im niedrigsten möglichen Wasserspiegel unter 30 cm untergetaucht.

Der Sensor wird in eine Position gelegt, in der es keine Blasen im Wasser gibt.

• Installieren Sie einen Kabelschutz außerhalb des Sensor-Kabels.
• Der Sensor sollte horizontal und sicher in Position gebracht werden. Der messende Bereich stellt die Strömungsrichtung gegenüber.

5,2 elektrische Verbindung

• Rotes Linieenergiekabel (12-24VDC)
• Schwarzer Liniebodendraht (Boden)
• Blaues line-485 A
• Weißes line-485 B
• Bloßes Drahtschild

Nachdem Verdrahtung abgeschlossen ist, sollte es sorgfältig überprüft werden, um Schaden des Sensors zu vermeiden, der durch falsche Verdrahtung verursacht wird.

Kabelspezifikation: Der Ansicht seiend, dass das Kabel im Wasser (einschließlich Meerwasser) für eine lange Zeit untergetaucht wird oder der Luft ausgesetzt, hat das Kabel einen bestimmten Grad an Korrosionsbeständigkeit. Der Außendurchmesser des Kabels ist Φ6 Millimeter und alle Schnittstellen sind wasserdicht.

6.Maintenance

6,1 Wartungsplan und Methode

6,1.1 Wartungsplan

Um genaue Maße sicherzustellen, ist Reinigung wichtig, und regelmäßige Sensor-Reinigung hilft Datenstabilität.

Anmerkung: Die Wartungsfrequenz in der oben genannten Tabelle ist nur eine Empfehlung. Halten Sie bitte den Sensor entsprechend der tatsächlichen Verwendung des Sensors instand.

6,1.2Wartungs-Methode

1)Außenseite des Sensors: Säubern Sie die Außenseite des Sensors mit Leitungswasser. Wenn es noch den gelassenen Rückstand gibt, wischen Sie ihn mit einem weichen, feuchten Stoff ab. Für etwas störrischen Schmutz fügen Sie etwas Haushaltsreinigungsflüssigkeit dem Leitungswasser hinzu, um es zu säubern.

2)Überprüfen Sie das Kabel des Sensors: das Kabel sollte nicht während des Normalbetriebs gespannt werden. Andernfalls ist das Kabel innerhalb des Kabels gebrochen möglicherweise und veranlaßt den Sensor zu versagen.

3) Überprüfen Sie, ob das Maßfenster des Sensors schmutzig ist und die Reinigungsbürste normal ist.

4) Überprüfen Sie die Reinigungsbürste des Sensors auf Schaden.

5) Für 18 Monate Dauereinsatz, ist es notwendig, zur Fabrik zurückzugehen, um das dynamische Schweißgerät zu ersetzen.

1,3 Vorkehrungen

Die Sonde enthält empfindliche optische und elektronische Bauelemente. Vergewissern Sie sich, dass die Sonde nicht abhängig von schwerem mechanischem Schock ist. Es gibt keine Teile innerhalb der Sonde, die Benutzerwartung erfordern.

6,2 Sensor-Kalibrierung

6,2.1 Trübungs-Kalibrierung:

1) Nullkalibrierung: Nehmen Sie eine kleine Menge Trübungsflüssigkeit von einem großen Becher und legen Sie den Sensor vertikal in die Lösung. Nach 3 bis 5 Minuten wird der Wert und dann nullkalibrierung stabilisiert. Die Anweisungen beziehen sich den auf Anhang.

2) Steigungskalibrierung: Legen Sie den Sensor in eine Lösung und legen Sie ihn in eine Standardlösung mit 100 NTU. Nach 3 bis 5 Minuten wird die Steigung kalibriert, nachdem der Wert stabilisiert ist. Die Anweisungen beziehen sich den auf Anhang.

6,2.2 KABELJAU Kalibrierung:

1) KHP (Kaliumwasserstoffphthalat, C8H5KO4), wie ein allgemein verwendeter Fleck für Klimaforschung, es für KABELJAU-Kalibrierung benutzt werden kann.

2) Vorbereitung der Standardlösung

a) Wiegen Sie genau 0,8503 g von KHP in eine 1000 ml-Flasche. Destilliertes oder entionisiertes Wasser und gedurchströmt bis die höchste Skala. Diese Lösung ist eine 1000 mg-/lkabeljau-Lösung.

b) Nehmen Sie 100 ml dieser Lösung in eine 1000 ml-Flasche und füllen Sie es zum höchsten Kennzeichen mit destilliertem oder entionisiertem Wasser. Nachdem man gerüttelt hatte wurde der KABELJAU, den Konzentration 100 mg/LOS- ANGELESlösung, die eine Konzentration von 5 mg/l hat war, auf die gleiche Weise vorbereitet.

c) Die starke Standardlösung (Schritt 2,1) wurde in einer schwarzen Glasphiole gespeichert und gespeichert bei der niedrigen Temperatur, um Aufspaltung zu verhindern. Der verdünnte Standard (Schritt 2,2) muss innerhalb 24 Stunden der Vorbereitung verwendet werden.

6,2.3 Kalibrierung (Kalibrierung 2-point)

1) Kalibrierung 0~200mg/L

Legen Sie den Sensor in eine Lösung des KABELJAUS 5mg/L und überprüfen Sie, dass alle hellen Wege unter Wasser >2cm ohne Luftblasen versenkt sind. Führen Sie eine nullkalibrierung entsprechend dem Anhangbefehl durch.

2) Kalibrierung 0~500mg/L

Legen Sie den Sensor in eine Lösung des KABELJAUS 20mg/L und überprüfen Sie, dass alle hellen Wege unter Wasser >2cm ohne Luftblasen versenkt sind. Führen Sie eine nullkalibrierung entsprechend dem Anhangbefehl durch.

Warnung:

• KHP ist ein Krebsrisiko und sollte mit Handschuhen getragen werden.
• Bei der Kalibrierung, erstens kalibrieren Sie die Temperatur, dann kalibrieren Sie die Trübung und den KABELJAU dann zu kalibrieren.
• Wenn die Steigung kalibriert wird, ändert der Sensor-Wert nicht innerhalb 3 Minuten, wieder beliefern, nachdem Energie abgeschnitten ist.

6,3 Vorkehrungen

• Vermeiden Sie die Sonnenbelichtung des Sensors
• Bitte berühren Sie nicht den Sensor eigenhändig
• Vermeiden Sie Kontakt mit der Sensor-Oberfläche während des Maßes und der Kalibrierung
• Vermeiden Sie, jede mögliche mechanische Belastung (Druck, Kratzer, etc.) direkt auf dem Sensor während des Gebrauches zu verwenden.

6,4 allgemeine Probleme und Gegenmaßnahmen

7.Quality und Service

7,1 Qualitätssicherung

• Der QualitätsKontrollraum hat Kontrollverfahren, modernes und perfektes Testgerät und Durchschnitte und ausschließlich in Übereinstimmung mit den Regelungen, 72 Stunden alternde Experimente und Stabilitätstests auf den Produkten standardisiert und ein nicht der Norm entsprechendes Produkt die Fabrik nicht verlassen lässt.
• Die Empfängerpartei bringt direkt die Reihe von Produkten mit einer Nichtübereinstimmungsrate von 2% zurück, und alle Produktionskosten werden vom Lieferanten getragen. Der Referenzstandard bezieht sich die auf Produktbeschreibung, die vom Lieferanten zur Verfügung gestellt wird.
• Garantieren Sie der Quantität von Waren und der Geschwindigkeit des Versandes.

7,2 Zusätze und Ersatzteile

Dieses Produkt schließt ein:

• Sensor
• Anweisungshandbuch
• Zertifikat

7,3 Kundendienst-Verpflichtung

Die Firma erbringt lokalen Kundendienst innerhalb eines Jahres nach Verkauf, aber umfasst nicht den Schaden, der durch missbräuchliche Verwendung verursacht wird. Wenn Reparatur oder Anpassung angefordert wird, bringen Sie sie bitte zurück, aber die Versandkosten müssen eingebildet sein. Auf dem Weg geschädigt, repariert die Firma den Schaden des Instrumentes für freies.
