KFL501 on-line-Fluorid Ion Sensor Convenient To Connect zu PLC, DCS

Umwelt 1.Application

KFL501 integrierte on-line-Fluoridions-Sensor benutzt eine Ionentrennungselektrode der festen Membran für die Prüfung von freien Fluoridionen im Wasser mit Temperaturausgleich, um schnelle, einfache, genaue und wirtschaftliche Prüfung sicherzustellen. Die technischen Parameter, die Übertragungsprotokolle und die Wartung des Fluoridions-Sensors werden im Detail in diesem Handbuch beschrieben.

2.Feature

• Signalausgabe: Protokoll des Busses RS-485 (Modbus/RTU), bequem, an PLC, DCS, industrieller Steuerrechner, allgemeiner Prüfer, Schreibers- oder Touch Screen ohne Papier und andere aus dritter Quelleausrüstung anzuschließen.

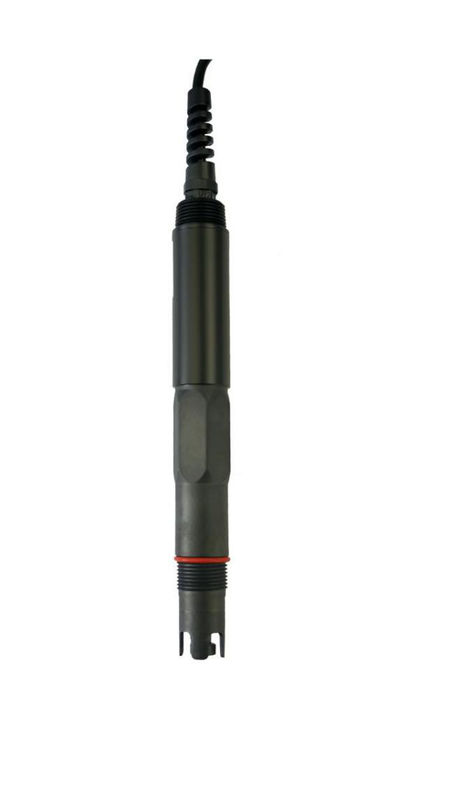

• Die patentierte Fluoridionssonde, die interne Referenzlösung sickert extrem langsam von der mikroporösen Salzbrücke unter dem Druck mindestens 100KPa durch (1Bar). Solch ein Bezugssystem ist- sehr stabil und hat ein längeres Elektrodenleben als herkömmliche industrielle Elektroden.
• Einfach zu installieren: 3/4 Zoll NPT-Rohrgewinde für einfache versenkbare Installation oder Installation in den Rohren und in den Behältern.
• Niveau des Schutzes IP68.

Spezifikationen 3.Technical

Zeichnung 4.Dimensional

5.Installation und elektrische Verbindung

1. Installation

Anmerkung: Der Sensor sollte nicht installiertes umgedrehtes sein oder wann horizontal mindestens schräg installiert, von 15 Grad oder von mehr.

2. Elektrische Verbindung

a) Rote Linie - Netzanschlusskabel (12 | 24 V DC)

b) Schwarze Linie - Boden (Boden)

c) Blaue Linie - 485 A

d) Weiße Linie - 485 B

e) Bloßer Draht - abgeschirmter Draht

Nachdem Verdrahtung abgeschlossen ist, sollte es sorgfältig überprüft werden, um falsche Verbindungen zu vermeiden, bevor man oben antreibt.

Kabelspezifikation: Der Ansicht seiend, dass das Kabel im Wasser (einschließlich Meerwasser) für eine lange Zeit untergetaucht wird oder der Luft ausgesetzt, hat das Kabel bestimmte Korrosionsbeständigkeit. Der Außendurchmesser des Kabels ist Φ6 Millimeter und alle Schnittstellen sind wasserdicht.

6.Maintenance

6,1 Gebrauch und Wartung

Die Fluoridionselektrode war in entionisiertem Wasser 24 Stunden lang vor Gebrauch aktiviert.

Der Fühler der Fluoridionselektrode muss mit entionisiertem Wasser gesäubert werden und hielt trocken während der Lagerung. Wenn die Lagerzeit mehr als 8 Stunden ist, setzen Sie eine Schutzkappe auf den Filmkopf. Die Referenzlösung der zusammengesetzten Elektrode gibt acht, dass nicht verdunstet wird, um Kristallisation zu verursachen. Vor der Prüfung wenn die ElektrodenLagerzeit kleiner als eine Woche ist, von 50 ml TISAB kann in 50 ml entionisiertem Wasser getränkt werden. Wenn die Lagerzeit mehr als eine Woche ist, sollte die Elektrode gesäubert werden, wischte trocken ab, und gelegt im ursprünglichen Verpacken.

Überprüfen Sie, ob der Anschluss trocken ist. Wenn er befleckt wird, wischen Sie ihn mit absolutem Alkohol ab und trocknen Sie ihn. Vermeiden Sie langfristige Immersion in der Lösung des destillierten Wassers oder des Proteins und verhindern Sie Kontakt mit Silikonfett. Die Elektrode wird für eine lange Zeit benutzt. Wenn ein Messfehler auftritt, muss er mit dem Meter kalibriert werden.

Wenn die Kalibrierung und das Maß nicht bei der Instandhaltung und der Instandhaltung durchgeführt werden können, ist die Elektrode in der oben genannten Art, die Elektrode ausgefallen. Ersetzen Sie bitte die Elektrode.

6,2 Sensor-Kalibrierung

Anmerkung: Der Sensor ist kalibriert worden, bevor man die Fabrik verließ. Wenn er nicht über dem Messfehler hinaus ist, sollte er nicht willkürlich kalibriert werden.

a) Nullkalibrierung

Legen Sie den Sensor in eine Phiole, welche die null Standardlösung und das Wartung 5 Minuten enthält. Nachdem der Wert stabil ist, sehen Sie, wenn der angezeigte Wert innerhalb des Fehlerbereichs ist. Wenn nicht, führen Sie eine nullkalibrierung durch. Beziehen Sie sich den auf Anhang für Kalibrierungsanweisungen.

b) Steigungskalibrierung

Legen Sie den Sensor in eine Phiole, welche die Standardlösung der Steigung enthält und warten Sie auf 5 Minuten. Nachdem der Wert stabil ist, sehen Sie, wenn der angezeigte Wert innerhalb des Fehlerbereichs ist. Wenn nicht, wird die Steigungskalibrierung angefordert. Beziehen Sie sich den auf Anhang für Kalibrierungsanweisungen.

7.Quality und Service

7,1 Qualitätssicherung

• Der QualitätsKontrollraum hat Kontrollverfahren, modernes und perfektes Testgerät und Durchschnitte und ausschließlich in Übereinstimmung mit den Regelungen, 72-Stunden-Alterntest und Stabilitätstest auf dem Produkt durchzuführen, und standardisiert ein unqualifiziertes Produkt die Fabrik nicht verlassen zu lassen.
• Die Empfängerpartei bringt direkt die Produktreihe mit einer Durchfallquote 2% zurück, und alle Produktionskosten werden vom Lieferanten getragen. Der Referenzstandard bezieht sich die auf Produktbeschreibung, die vom Lieferanten zur Verfügung gestellt wird.
• Garantieren Sie der Quantität von Waren und der Geschwindigkeit des Versandes.

7,2 Zusätze und Ersatzteile

Dieses Produkt schließt ein:

• 1 Sensor
• 1 Kopie des Handbuches
• 1 Zertifikat

7,3 Kundendienstverpflichtung

Die Firma erbringt lokalen Kundendienst innerhalb eines Jahres nach Verkauf, aber umfasst nicht den Schaden, der durch missbräuchliche Verwendung verursacht wird. Wenn Reparatur oder Anpassung angefordert wird, bringen Sie sie bitte zurück, aber die Versandkosten müssen eingebildet sein. Auf dem Weg geschädigt, repariert die Firma den Schaden des Instrumentes für freies.
