Herkunftsort: | CHINA |
Markenname: | Kacise |
Modellnummer: | KSNSA-1 |
Min Bestellmenge: | 1 |
---|---|
Verpackung Informationen: | ≤65Gram, Φ25 X 29.3mm/customized |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 100+ |
Eingegebene Strecke: | ±30g | Entschließung: | <10μg |
---|---|---|---|
Schräges K0: | <40mg | Maxime über Last: | ≤40% |
Tatsächliche Geräusche: | ≤8.4mv | Stromversorgung: | ±13-±18Vdc |
Stromaufnahme: | ≤20mA | Lagertemperaturbereich: | -60~+200℃ |
Resonanzfrequenz: | ≥400Hz | ||
Markieren: | Schwingungssensor des Beschleunigungsmesser-30g,Hochgeschwindigkeitsbeschleunigungsmesser-Schwingungssensor,Hochgeschwindigkeitsbeschleunigungsmesser 30g |
Flexibler Beschleunigungsmesser des Quarz-KSNSA-1
1.Feature
Für ein wirtschaftliches Paket produziert Kacise den flexiblen Beschleunigungsmesser des Quarz-KSNSA-1 für industrielle Gradanwendungen einschließlich: Automobiltestinstrumentierung, Bremssystemverlangsamung, Brücke und Gebäudeeinfluss- und -neigungsüberwachung, industrielle und Robotersteuerung, Landfahrzeugnavigation, U-Bahn- und Hochgeschwindigkeitszugfahrkomfortsteuerung und Hochseebohrungsplattformbewegungsüberwachung. Das KSJR-4 kennzeichnet ein seismisches System der Ätzen-Quarzbiegung. Eine formlose Quarzbeweismassenstruktur liefert ausgezeichnete Neigung, Normierungsfaktor und Achsenausrichtungsstabilität. Die integrale Elektronik entwickelt einen Beschleunigung-proportionalen Ausgangsstrom, der die statischen und dynamischen Beschleunigungsmaße bereitstellt. Mittels einen Kunden kann der gelieferte Ertragbelastungswiderstand, passend eingestuft für die Beschleunigungsstrecke der Anwendung, der Ausgangsstrom in eine Spannung umgewandelt werden.
4.Parameter
Produktname | KSNSA-1A | KSNSA-1B | KSNSA-1C | ||
Seriennummer | Parameter | Einheit | Zahlen | Zahlen | Zahlen |
1 | Eingegebene Strecke | g | ±30 | ||
2 | Entschließung | μg | <10 | ||
3 | Schräges K0 | Magnesium | <40 | ||
4 | Schräge 1-monatige zusammengesetzte Wiederholbarkeit K0 | μg | <250 | ||
5 | Schräge Empfindlichkeit der Temperatur-K0 | μg/℃ | <150 | ||
6 | Normierungsfaktor K1 | mA/g | 1.25±0.15 | 2.3±0.3 | 2.3±0.3 |
7 | 1-monatige zusammengesetzte Wiederholbarkeit des Normierungsfaktor-K1 | PPMs | <250> |
8 | Temperatur-Empfindlichkeit des Normierungsfaktor-K1 | ppm/℃ | <200 | ||
9 | Nichtlinearer Koeffizient des zweiten Auftrages (K2/K1) | ug/g2 | 50 | ||
10 | Maxime über Last | % | ≤40 | ||
11 | Tatsächliche Geräusche | Millivolt | ≤8.4 | ||
12 | Stromversorgung | VDC | ±13-±18 | ||
13 | Stromaufnahme | MA | ≤20 | ||
14 | Betriebstemperaturstrecke | ℃ | -55~180 | -55~125 | -55~150 |
15 | Lagertemperaturbereich | ℃ | -60~+200 | ||
16 | Schocktoleranz | g | 1000g.0.5ms.1/2sin | ||
17 | Umweltzuverlässigkeitsstandard | GJB150.2, GJB150.9, GJB150.16 | |||
18 | Resonanz-Frequenz | Hz | ≥400 | ||
19 | Bandbreite | Hz | ≤2500 | ||
20 | Gewicht | Gramm | ≤65 | ||
21 | Maße | Millimeter | Φ25 X 29.3/customized | ||
22 | Achsen-Versetzung | μrad | <1500 | ||
23 | Isolierungseigenschaft | MΩ | ≥100 | ||
24 | Material des Oberteils | ss304 | |||
25 | Temperaturfühler | Sein kann kundengebundenes AD590 PT100 PT1000 18B20 NTC, usw. |
Definition 5.Signal
Pin No. | Pin. Name | 描述 /description |
1 | S (力 - (信号输出)) | Signalausgabe |
2 | NC (力 + (空)) | nicht angeschlossen |
3 | -15VDC | -15Vdc Stromversorgung |
4 | +15VDC | +15Vdc-Stromversorgung |
5 | Boden (地) | Schließen Sie an Boden an |
6 | Nc-测试 (空) | nicht angeschlossen |
7 | Nc-传负 (空) | nicht angeschlossen |
8 | Nc-传正 (空) | nicht angeschlossen |
9 | T (- 输出 9V) | Temperaturfühler heraus; der Temperaturfühler kann wie NTC PT100 PT1000, usw. besonders angefertigt werden |
10 | T+ (+9V-输出) | Temperaturfühler heraus |

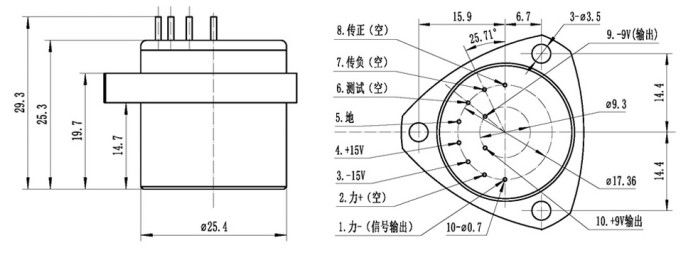

Definition der Schnittstelle 6.Electronic und der Signale
