Herkunftsort: | CHINA |
Markenname: | Kacise |
Modellnummer: | KUS600 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | 21*16*8cm, 0.3kg |
Lieferzeit: | 5-8 Arbeitstage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100+ |
Strecke: | 0.6m-5m | Unbrauchbarer Bereich: | 0… 0.6m |
---|---|---|---|
Stromversorgung: | 3.3V-24V | Ausgangssignal: | 0-5V/0-3V/4-20mA/NPN/PNP/RS485 |
Schutzklasse: | IP68 | Umkleidendes Material: | PVDF |
Betriebstemperatur: | -25… 70℃ (233… 358K) | Lagertemperatur: | -40… 85℃ (233… 358K) |
Entfernungsauflösung: | 1mm | Maßgenauigkeit: | 0,5%- 1% F.S. |
Temp. Ausgleich: | Ja | ||

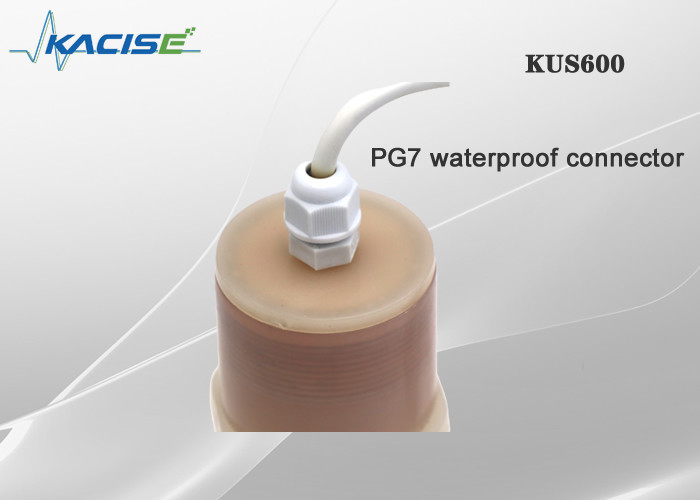

Markieren: | UltraschallKUS600 wasserspiegel-Sensor,Wasserdichtes Verbindungsstück-Ultraschallwasserspiegel-Sensor |

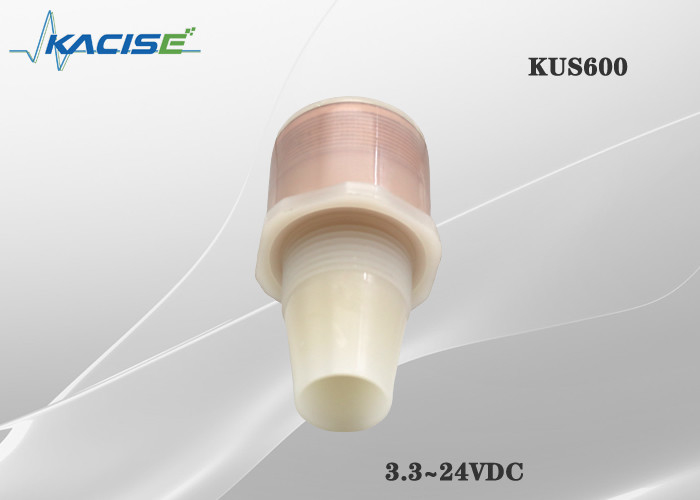

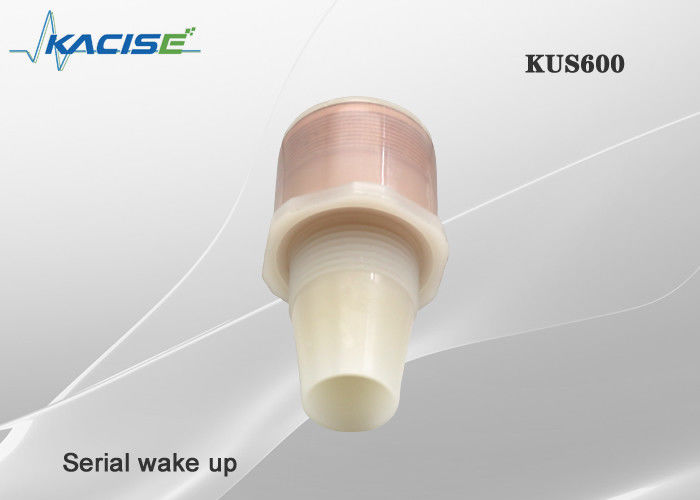

Ultraschall-Sensor der Reihen-KUS600
1. Eigenschaften
2.Instruction
Waagerecht ausgerichtete mit Ultraschallmessgeräte werden im Füllstandmaß auf den verschiedenen industriellen Gebieten, besonders in der Wasserbehandlung, industrieller Messbereich benutzt. Das waagerecht ausgerichtete mit Ultraschallmessgerät nimmt Verfahrenstechnik des modernen Mikroprozessors und des einzigartigen Echos an, die verschiedenen komplexen Arbeitsbedingungen angepasst werden kann. Das „falsche Echo, das“ Funktion lernt, ermöglicht dem Instrument, das wahre Echo unter mehrfachen falschen Echobedingungen richtig zu bestätigen und genaue Maßergebnisse zu erzielen. Der Wandler hat einen eingebauten Temperaturfühler, der den Temperaturausgleich des Maßwertes verwirklichen kann. Der Ultraschallwandler nimmt die patentierte Technologie des optimalen akustischen Zusammenbringens an, damit seine Sendeleistung effektiv ausgestrahlt werden kann und die Signalstärke verbessert werden kann, um genaues Maß zu erzielen.
3. Maß
Einheit im Diagramm ist Millimeter.

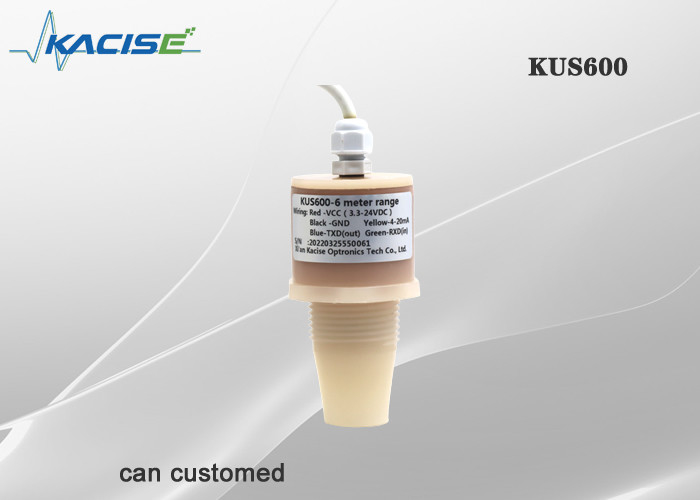

4. Elektronische Schnittstellen- und Signaldefinition
Drahtfarbe | Pin | Beschreibung | Anmerkung |
Rot | 1 | Stromversorgung | 3.3V-24V |
Schwarz | 2 | Boden | |
Gelb | 3 | Analogausgang | Version der geringen Energie hat nicht Analogausgang |
Blau | 4 | RS485A+ | |
Grün | 5 | RS485B- |
5. Parameter
Modell: KUS600 |
||
Strecke | 0.6m-5m, breiter Spannungsinput der Niederleistungsprodukt-supporte, diese Strecke ist für Stromversorgung 3.3V (6m Strecke kundengerecht) | |
Unbrauchbarer Bereich | 0… 0.6m | |
Stromversorgung | 3.3V-24V | |
Leistungsaufnahme | kleiner als 0.3mA wenn Schlaf, weniger als 20mA beim Ausstrahlen, weniger als 5mA als wann Maß | |
Ausgangssignal | 0-5V /4-20mA/NPN/PNP/RS485 | |
Elektrische Verbindung | Kabel 5-core (analog), Kabel mit 6 Kernen (Schalter) | |
Entfernungsauflösung | 1mm | |
Maßgenauigkeit | 0,5%- 1% F.S. | |
Temp. Ausgleich | Ja | |
Betriebstemperatur | -25… 70℃ (233… 358K) | |
Lagertemperatur | -40… 85℃ (233… 358K) | |
Schutzklasse | IP68 | |
Umkleidendes Material | PVDF |
Zustände 6.Installation
Wenn der Sensor am Umwelttemperaturfall unter 0℃ installiert ist, sollte er auf den Schutzmaßnahmen gut tun. Im Falle der direkten Montage des Sensors in einem durchgehenden Loch unter Verwendung der Nüsse, muss er an der Mitte des Unterkunftfadens geregelt werden.
Da die übertragene pulsierte Ultraschallwelle eine bestimmte Breite hat, kann die reflektierte Welle in einem kleinen Bereich nah an den Wandlerdeckungen mit der übertragenen Welle, die nicht identifiziert werden kann und sein Abstandswert, nicht gemessen werden. Dieser Bereich wird die tote Zone des Maßes genannt. Die Größe des blinden Flecks hängt mit dem Maßabstand der Ultraschallwelle zusammen.
7. Einrichtungsinformationen
KUS | Körpergröße | Ertrag | Maximale Strecke | Beschreibung | |
600 | |||||
Besonders angefertigt | Besonders angefertigt | ||||
4-20mA | Ertrag des Modus 4-20mA mit Protokoll RS485 MODBUS | ||||
0-3.3V | Die Stromversorgungsstrecke ist 3,3 mindestens | ||||
0-5.0V | Die Stromversorgungsstrecke ist 5,0 mindestens | ||||
RS485 | Stromsparmodus mit Protokoll RS485 MODBUS | ||||
XX m | XX m ist die Maximenstrecke können ermittelt werden, die Nichterfüllungslänge ist 1 Meter | ||||
KUS | 600 | RS485 | 3m |
