| Herkunftsort: | China |
| Markenname: | Kacise |

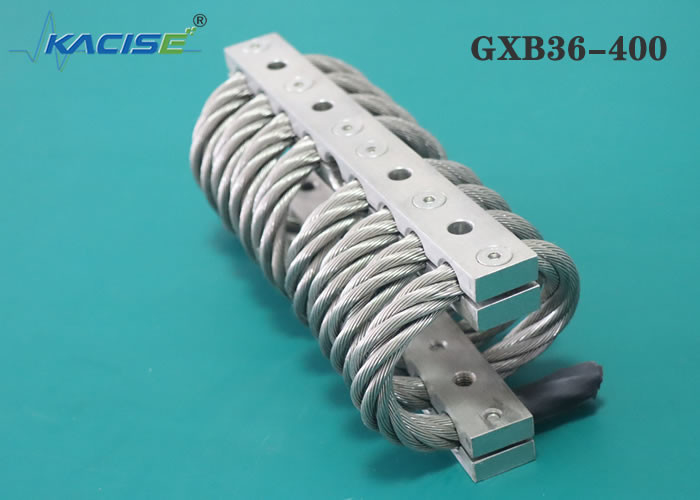

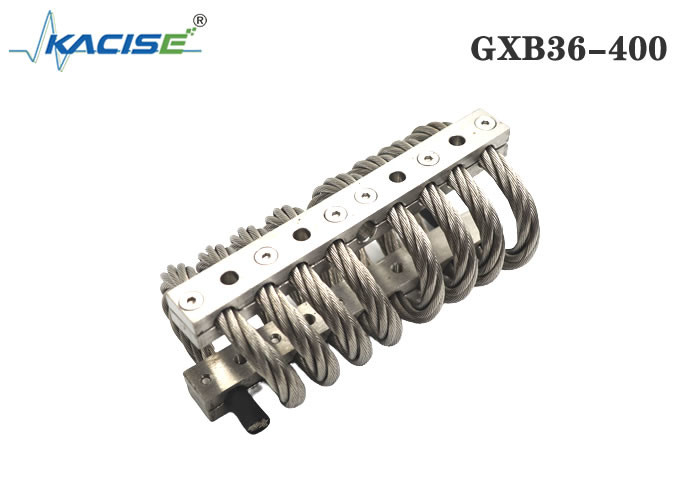

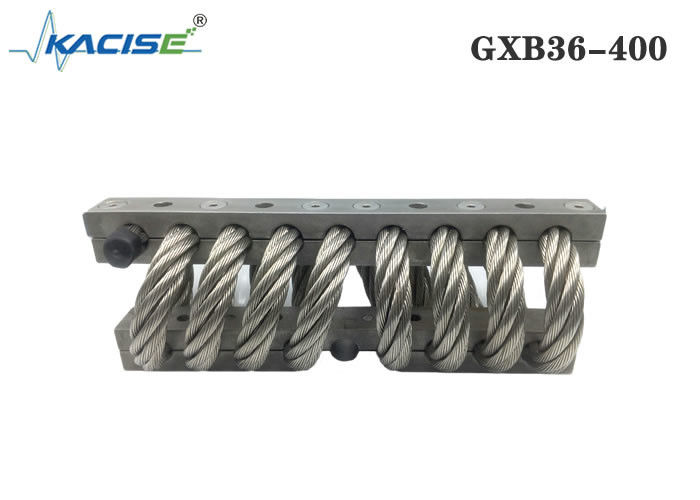

| Modellnummer: | GXB36-400 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 5-8 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100+ |
| Länge: | 521mm | Breite: | 241mm |
|---|---|---|---|
| Hoch: | 216mm | Befestigungsbohrungen: | M18 |
| Resonanzfrequenz: | 5-10 Hz | Äußerer Befestigungslochabstand/L1(mm): | 378/377,8 |
| Innerer Befestigungslochabstand/L2(mm): | 162/161,9 | Maximale vertikale Verformung (mm): | 102.9 |
| Vertikale statische Belastung (kg): | 1450 | Vertikale statische Steifigkeit (kg/mm): | 177 |
| Vertikale dynamische Steifigkeit (kg/mm): | 58.3 | 45° maximale Verformung (mm): | 144.8 |
| 45° statische Belastung (Kg): | 988 | 45° Statische Steifheit (Kg/mm): | 99.3 |
| 45° dynamische Steifigkeit (kg/mm): | 29.2 | Maximale Verformung der Seitenaufhängung (mm): | 108 |
| Seitlich hängende statische Belastung (Kg): | 360 | Statische Steifigkeit seitlich hängend (Kg/mm): | 36.1 |
| Steifigkeit der seitlichen Aufhängung (kg/mm): | 28.2 | Material: | SS304 |
| Gewicht (kg): | 24 | Ob die Produktanpassung unterstützt werden soll: | Ja |
Produktbeschreibung
Die Spannung und Dehnung des Stahldrahtseils haben im Biegezustand einen nichtlinearen entsprechenden Zusammenhang.Der Drahtseil-Vibrationsisolator soll dem Drahtseil durch eine starke Methode eine bestimmte Biegeform geben und die innere Reibung verwenden, um die Vibrations- und Aufprallenergie abzuleiten, wenn das Drahtseil gewaltsam verformt wird, um Vibrationen zu beseitigen und den Aufprall zu reduzieren und Lärm reduzieren.
Der Drahtseil-Schwingungsisolator ist ein Hochleistungsstoßdämpfer und Schwingungsisolator mit nichtlinearer Steifigkeit.Hervorragende Vibrationsisolationsleistung unter rauen Umgebungsbedingungen wie chemischer Verunreinigung oder extremen Temperaturen.Es hat eine lange Lebensdauer, kann sich an elastische Verschiebungen unterschiedlicher Größe anpassen, kann eine Schwingungsisolierung in alle Richtungen realisieren und verfügt über verschiedene Installationsmethoden.
Es wird normalerweise verwendet, um schwere Maschinen (wie Generatoren, große hydraulische Pressen, Raketenstartbasen usw.) elastisch zu stützen, um einen Stoßdämpfungsschutz für den Transport großer Ausrüstungen wie Präzisionsinstrumente, Raketen, Flugzeuge, Panzer usw. bereitzustellen Satelliten und für Fahrzeuge, Schiffe, Flugzeuge usw. Tragen Sie Präzisionsgeräte und Präzisionsinstrumente und sorgen Sie für eine vibrationsisolierte Arbeitsumgebung.
Produktgrößentabelle
| Produktnummer | Hoch (mm) | Breite (mm) | Produktgewicht (kg) | Installationsmethode | Lochgröße (mm) | Gewindegröße (mm) | Senkkegel | |
| JGX-286-8-X-16860-AS | 216 | ± 6,35 | 241 | 24 | A, B, C, D, E, S | Ø19,8 + 0,13-0,38 | M18X2,5 | 90° |
Press-Fit-Test-Datenblatt
| Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 14500 | 102.9 | 1774 | 583 |
45°-Schrägpressfitting-Lasttest-Datenblatt
| Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 9880 | 144.8 | 993 | 292 |
Datenblatt Scher-Rolllast-Test
| Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3600 | 108 | 361 | 361 |
Drahtseil-Schwingungsisolatoren haben folgende Vorteile:
Produktstrukturdiagramm
Leitfaden für die Installation des Drahtseilisolators
1. Bitte prüfen Sie vor der Montage sorgfältig, ob das Befestigungsloch mit dem Befestigungsloch des Schwingungsisolators übereinstimmt, z. B. ob das Gewinde gleich ist usw.
2, das Installationsloch ist sauber, es gibt keinen Grat, Rost, Beschädigungen und andere Defekte.
3. Da der Schwingungsisolator ein elastisches Bauteil ist, benötigt er beim Arbeiten etwas Bewegungsraum.Bitte prüfen Sie vor dem Einbau sorgfältig, ob sich im Einbauteil einbaubeeinflussende Einrichtungen befinden und ob der Bewegungsraum des Schwingungsisolators ausreicht.Bitte prüfen Sie vor dem Einbau, ob der Schwingungsisolator in gutem Zustand ist und keine Mängel aufweist.
4. Bereiten Sie einen geeigneten Schraubendreher und ein Brecheisen vor.
5, installieren Sie zuerst den Isolator an schwerem Gerät oder fester Ausrüstung, Installationsschrauben müssen nicht angezogen werden, damit der Isolator leicht aktiv sein kann.
6. Montieren Sie die Anschlussvorrichtung auf der anderen Seite des Schwingungsisolators.Wenn das Montageloch leicht falsch ausgerichtet ist, können Sie den Vibrationsisolator verschieben oder ein Brecheisen verwenden, um das Montageloch des Vibrationsisolators mit dem Montageloch des Geräts auszurichten, und dann die Befestigungsschraube anziehen.
7. Ziehen Sie nach Fixierung der Geräteposition alle Befestigungsschrauben fest.
Anwendung
