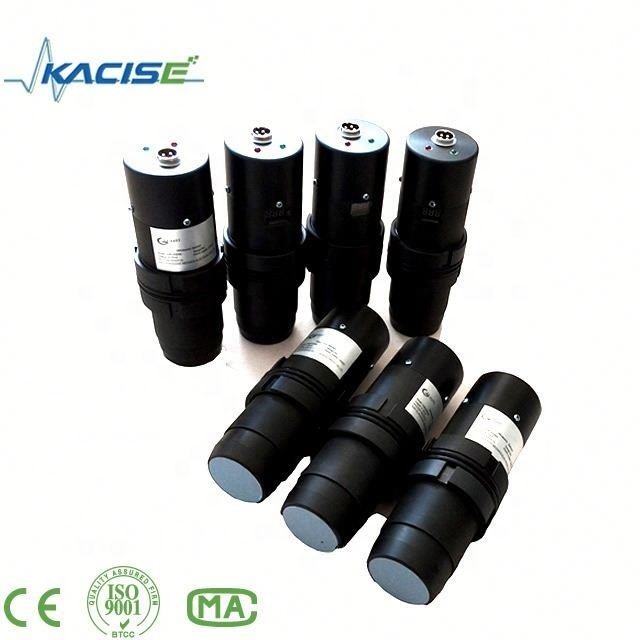

Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm

Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm

  • Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm
  • Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm
Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm
Produktdetails:
Herkunftsort: Shaanxi, China
Markenname: KACISE
Modellnummer: KACISE-ULTRASCHALL-SENSOREN
Zahlung und Versand AGB:
Preis: $50.00 - $180.00/pieces
Verpackung Informationen: Karton- oder Kundenanträge verfügbar
Versorgungsmaterial-Fähigkeit: 10000-teilig/Stücke pro Ultraschallwandlerkopf der Wochen-hohen Qualität
Kontakt
Ausführliche Produkt-Beschreibung
Gebrauch: Füllstandssensor Theorie: Ultraschall-Sensor
Ausgabe: Schalterwandler, analoger Wandler, digitaler Wandler Ultraschall-Sensor: Ultraschall-Sensor
Analogergebnis: 40-20mA, 0/1-5V, 0/1-10V optional measuer Abstand: 100mm-5000mm
Stromversorgung: 12-30VDC Digitalergebnis: RS485, kann optionales transportieren
Digital-Protokoll: Modbus, sefdefination Protokoll basiert auf ISO optional Produktmerkmal: Ultraschallgenerator des wandlers 40khz
Hafen: Shanghai oder anderes
Markieren:

Mit Ultraschallflüssigkeitsspiegel-Meter

,

Fluid Ultraschallwandlerkopf

,

100 mm Ultraschalltransducerkopf

Hochwertiger Ultraschallwandlerkopf
Produktbeschreibung
Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm 0

Merkmale des hochwertigen Ultraschallwandlerkopfes

1. Kompatibel mit vielen Arten dieses ähnlichen Produkts.

2. Hohe Empfindlichkeit

3. Die Messwerte können bis zu alle 33 ms (30 Hz) innerhalb von 3 Metern oder bis zu alle 80 ms (12,5 Hz) innerhalb von 10 Metern erfolgen.

4. Der Freilaufbetrieb kann kontinuierlich Ranger-Informationen messen und ausgeben

5. 9V-28V-Versorgung mit sehr geringer durchschnittlicher Stromaufnahme

6. Verschiedene Ausgangstypen wie analog (40–20 mA, 0/1–5 V, 0/1–10 V), RS485, Can-Bus.

7. Der Sensor arbeitet mit 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz



Kurze Einführung in den hochwertigen Ultraschallwandlerkopf

Dieser Sensor ermöglicht die Erkennung und Entfernung von sehr kurzen bis großen Entfernungen in einem kompakten, robusten PVC- oder Edelstahlgehäuse, das für das Eindringen von Wasser gemäß IP67 ausgelegt ist.Der 9,0-V-28-V-Betrieb erkennt Objekte in einer Entfernung von 0,1 bis 10 Metern und liefert Informationen zur Sonarreichweite von 0,25 bis 10 Metern mit einer Auflösung von 0,001 Metern oder 0,01 Metern.Die enthaltenen Schnittstellenausgabeformate sind Impulsbreitenausgabe, analoge Spannungsausgabe, 0/4-20-mA-Stromausgabe, NPN/PNP-Ausgabe und unterstützt RS485, RS232-Ausgabe, Modbus-RTU und Modbus-ASCII.

Parameter

Allgemeine Spezifikation

Schaltabstand 100,4000 mm

Verstellbereich 100,4000 mm

Nicht nutzbarer Bereich 0,200 mm

Standard-Zieltafel 100 mm x 100 mm

Wandlerfrequenz ca. 112 kHz

Antwortverzögerung ca. 195 ms

Anzeigen/Bedienmittel

LED blau. Eingeschaltet

LED gelb Anzeige des Schaltzustandes

Blinkend: Programmfunktionsobjekt erkannt

LED rot dauerhaft rot: Fehler rot,
Blinkend: Programmfunktion, Objekt nicht erkannt

Elektronische Spezifikationen

Betriebsspannung UB10,30 VDC, Welligkeit 10 % ss

Stromverbrauch P0≤900 mW

Ausgabe

Ausgangstyp Analogausgang 0,10 V

Auflösungsauswertebereich [mm]/4000, jedoch ≥ 0,35 mm

Abweichung der Kennlinie ≤0,2 % vom Endwert

Wiederholgenauigkeit ≤0,1 % des Skalenendwerts

Lastimpedanz 0,500 Ohm

Temperatureinfluss ≤2 % vom Endwert

Umgebungsbedingungen

Umgebungstemperatur -25,70 °C

Lagertemperatur -40,85 °C

Mechanische Spezifikationen

Schutzart IP67

Anschlussstecker M12x1,4-PIN

Material Gehäuse Messing, vernickelt

Wandler Epoxidharz/Hohlglaskugel-Mischung;

Polyurethanschaum

Gewicht 60g



 Externe Synchronisation

Der Sensor kann durch externes Anlegen einer Rechteckspannung synchronisiert werden.Ein Synchronisationsimpuls am Synchronisationseingang startet einen Messzyklus.Der Impuls muss eine Dauer von mehr als 100 μs haben.Der Messzyklus beginnt mit der fallenden Flanke eines Synchronisationsimpulses.Ein Low-Pegel > 1 s oder ein offener Synchronisationseingang führen zum Normalbetrieb des Sensors.Ein High-Pegel am Synchronisationseingang deaktiviert den Sensor.Es stehen zwei Betriebsarten zur Verfügung:

1. Mehrere Sensoren können durch dasselbe Synchronisationssignal gesteuert werden.Die Sensoren sind synchronisiert.

2. Die Synchronisationsimpulse werden zyklisch an einzelne Sensoren gesendet.Die Sensoren arbeiten im Multiplex-Modus.

Interne Synchronisierung

Die Synchronisationsanschlüsse von bis zu 5 intern synchronisierbaren Sensoren werden miteinander verbunden.Wenn Strom angelegt wird, arbeiten diese Sensoren im Multiplex-Modus.

Die Reaktionsverzögerung erhöht sich mit der Anzahl der zu synchronisierenden Sensoren.Während des TEACH-IN kann keine Synchronisierung durchgeführt werden und umgekehrt.Zum Einlernen der Auswertegrenzen müssen die Sensoren unsynchronisiert betrieben werden.

Notiz:

Wird die Möglichkeit zur Synchronisation nicht genutzt, muss der Synchronisationseingang mit Masse (0V) verbunden werden oder der Sensor muss über einen V1-Kabelstecker (4-polig) betrieben werden.

Anpassen der Bewertungsgrenzen

Der Ultraschallsensor verfügt über einen Analogausgang mit zwei programmierbaren Auswertegrenzen.Diese werden durch Anlegen der Versorgungsspannung - U eingestelltBoder + UBan den TEACH-IN-Eingang angeschlossen.Die Versorgungsspannung muss für mindestens 1 s am TEACH-IN-Eingang anliegen.LEDs zeigen an, ob der Sensor beim TEACH-IN-Vorgang das Ziel erkannt hat.Mit - U wird die untere Bewertungsgrenze A1 eingelerntB, A2 mit + UB.

Es können zwei verschiedene Ausgangsfunktionen eingestellt werden:

1. Analogwert steigt mit zunehmender Entfernung zum Objekt (steigende Rampe)

2. Analogwert sinkt mit steigendem Abstand zum Objekt (fallende Rampe)

Bewertungsgrenzen dürfen nur innerhalb der ersten 5 Minuten danach angegeben werden

Ein.Um die Bewertungsgrenzen später zu ändern,

Der Benutzer kann die gewünschten Werte erst nach einem erneuten Einschalten festlegen.

TEACH-IN Steigungsrampe (A2 > A1)

- Objekt an der unteren Auswertegrenze positionieren

- Untergrenze A1 mit - U einlernenB

- Objekt an der oberen Auswertegrenze positionieren

- Obergrenze A2 mit + U einlernenB

TEACH-IN fallende Rampe (A1 > A2):

- Objekt an der unteren Auswertegrenze positionieren

- Untergrenze A2 mit + U einlernenB

- Objekt an der oberen Auswertegrenze positionieren

- TEACH-IN Obergrenze A1 mit - UB

Standardeinstellung

A1: unbenutzbarer Bereich

A2: Nennschaltabstand

Funktionsweise: steigende Rampe

Anpassen der Schallkegeleigenschaften des hochwertigen Ultraschallwandlerkopfs

Der Ultraschallsensor ermöglicht zwei verschiedene Formen des Schallkegels, einen Weitwinkel-Schallkegel und einen Kleinwinkel-Schallkegel.

1. Schallkegel mit kleinem Winkel

- Schalten Sie die Stromversorgung aus

- Verbinden Sie die Teach-Eingangsleitung mit -UB

- Stromversorgung einschalten

- Die rote LED blinkt einmal mit einer Pause vor dem nächsten.

- gelbe LED: Dauerlicht: Zeigt die Anwesenheit eines Objekts oder Störobjekts im Erfassungsbereich an

- Trennen Sie die Teach-Eingangsleitung von -UB und die Änderung wird gespeichert

2. Weitwinkel-Schallkegel

- Schalten Sie die Stromversorgung aus

- Teach-Eingangsleitung mit + UB verbinden

- Stromversorgung einschalten

- Die rote LED blinkt zweimal mit einer langen Pause vor dem nächsten.

- gelbe LED: Dauerlicht: Zeigt ein Objekt oder Störobjekt im Erfassungsbereich an

- Teach-Eingangsleitung von + UB trennen und die Änderung wird gespeichert

Installationsbedingungen

Wenn der Sensor bei einer Umgebungstemperatur installiert wird, die unter 0 °C fällt, sollten die Schutzmaßnahmen gut funktionieren.Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.





Verpackung und Versand eines hochwertigen Ultraschallwandlerkopfes

Informationen zu Verpackung und Zubehör

2 Einheiten sind im Karton und alle Kartons sind in Standardverpackungen verpackt oder auf Kundenwunsch erhältlich.Jeder Körper des Ultraschallgeräts ist durch Schaumstoff abgeschirmt.

Das Zubehör ist wie folgt:

a, 2 Meter langes Kabel

b, 2 Muttern zur Befestigung des Sensors

Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm 1

Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm 2

Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm 3

Bestellinformationen

Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm 4



Hochwertiger Ultraschalltransducerkopf 100 mm - 5000 mm 5
