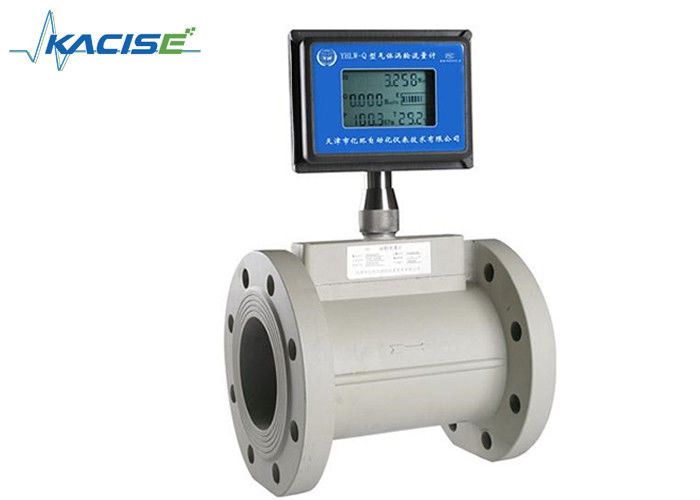

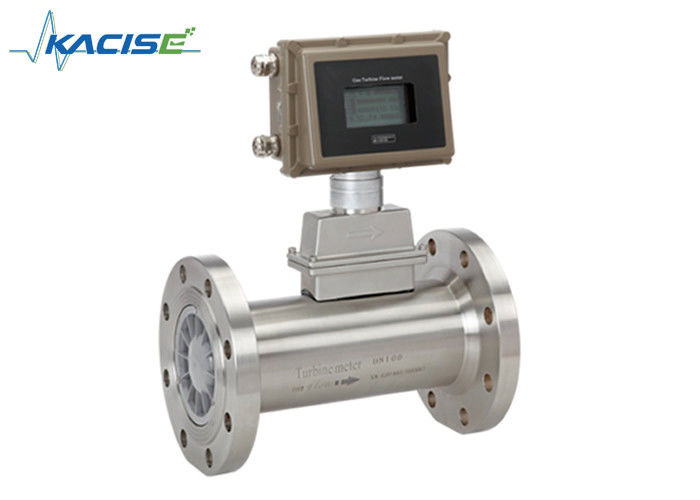

Hochpräzisions-Digitalstromzähler für Erdgasturbinen mit doppelter Stromversorgung und RS-485/MODBUS-Kommunikation

Der KTF-Turbinendurchflussmesser basiert auf der Verwendung fortschrittlicher Einzelchip-Mikroprozessortechnologie mit geringem Stromverbrauch und der Integration eines neuen intelligenten Zählers für Turbinendurchflusssensoren und Display-Summierer mit einer kompakten Struktur, klaren, intuitiven Messwerten, hoher Zuverlässigkeit, ohne Störungen der Stromversorgung von außen, Blitzschutz und offensichtlichen Kostenvorteilen. Er wird häufig zur Messung von geschlossenen Rohren und Edelstahl 1Cr18Ni9Ti, 2Cr13 und Korund Al2O3 verwendet, wobei Karbid nicht korrodiert und keine Fasern, Partikel usw. vorhanden sind Verunreinigungen, die kinematische Viskosität bei Betriebstemperatur beträgt weniger als 5 × 10-6 m² / s der Flüssigkeit, bei einer kinematischen Viskosität von mehr als 5 × 10-6 m² / s der Flüssigkeit können quantitative Steuerung, übermäßiger Alarm usw. erfolgen. Dies ist ein idealer Durchflussmesser und Energiezähler.
Messobjekte: Öl, organische Flüssigkeiten, anorganische Flüssigkeiten, Flüssiggas, Erdgas, Kohlegas und kryogene Flüssigkeiten.
Der Betrieb des Gasturbinenzählers der KTFG-Serie basiert auf der Messung der Gasgeschwindigkeit. Das strömende Gas wird durch die Richtstrecke des Messgerätes beschleunigt und konditioniert. Die Richtschaufeln bereiten durch Abziehen das Gasströmungsprofil vor. unerwünschte Wirbel, Turbulenzen und Asymmetrien, bevor das Gas zum Turbinenrad strömt. Die dynamischen Kräfte der strömenden Flüssigkeit bewirken, dass sich der Rotor dreht.
Das Turbinenrad ist mit speziellen, hochpräzisen und reibungsarmen Kugellagern auf der Hauptwelle montiert. Das Turbinenrad verfügt über spiralförmige Schaufeln, die einen bekannten Winkel relativ zur Gasströmung aufweisen. Das aufbereitete und beschleunigte Gas treibt das Turbinenrad mit einer Winkelgeschwindigkeit an, die proportional zur Gasgeschwindigkeit ist.
Der Gasturbinen-Durchflussmesser der KTFG-Serie wird häufig zur Messung von Erdgas, Kohlegas, Flüssiggas und leichtem Kohlenwasserstoffgas usw. verwendet.

• Spezielles Instrument zur Gasmessung
• Spezielles Instrument für Öl- und Gasrecyclingsysteme
• Hohe Genauigkeit: ±1,5 %, ±1,0 % oder ±0,75 %
• Gute Wiederholbarkeit
• Prüftemperatur, Druck und Durchfluss des gemessenen Gases; automatische Verfolgung und Kompensation des Durchflusses; Anzeige des Gasgesamtvolumens im Standardstatus; Echtzeitabfrage von Temperatur, Druck, Uhrzeit und Datum etc.
• Eingebauter Druck- und Temperatursensor, hohe Sicherheitsleistung, kompakte Struktur und schöne Optik
• Geringer Stromverbrauch, mehr als 3 Jahre Lebensdauer für eine 3V 10AH Lithiumzelle
• Gerätefaktor, Gesamtdurchflusswert, der 10 Jahre nach dem Ausschalten aufbewahrt wird

Das Modell sollte nach Nenndruck, maximalem Mediumsdruck, Mediumstemperatur, Mediumskomponenten, Durchflussbereich und Signalausgang ausgewählt werden.
Der Arbeitsdurchflussbereich sollte (20 % bis 80 %) Qmax betragen.
Standardsignalausgang: Impulssignalausgang (ws) 3-Draht, Standarddurchflusssignalausgang (IC-Karte) oder RS485-Kommunikationsausgang; Bitte bei der Bestellung angeben.
