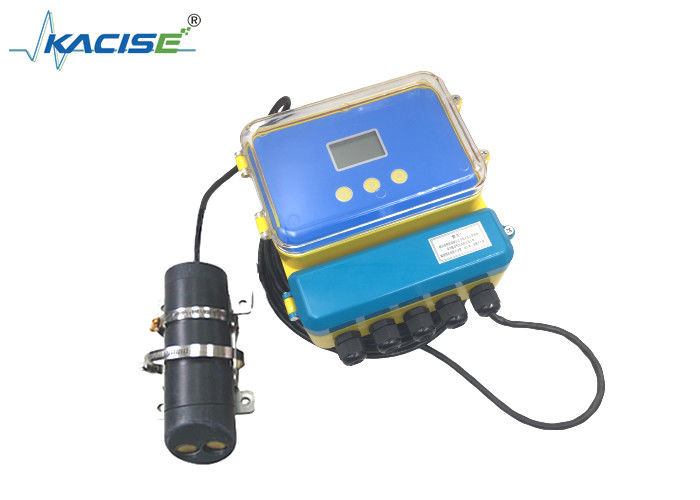

Split-Typ Ultraschall-Doppler-Durchflussmesser mit RS485-Ausgang und Batteriebetrieb für 0,02m10m Wassertiefe Messung

Der Durchflussmessgerät der KDF1000-Serie ist ein Produkt, das die Geschwindigkeit und den Durchfluss von Wasser in natürlichen Gewässern, Kanälen oder Rohrleitungen misst.
Der Durchflussmesser besteht aus zwei Teilen: dem Sensor und dem Host, die durch ein Kabel miteinander verbunden sind.
Es kann die Geschwindigkeit und den Wasserfluss in Kanälen und Flüssen messen, und der Wasserstand ist mehr als 20 cm höher als die Spitze des Sensors.
Es kann die Geschwindigkeit und den Wasserfluss in Rohren und Kanälen messen. Der Wasserstand muss mehr als 20 cm höher als die Spitze des Sensors sein und der Innendurchmesser des Rohres muss ≥ 500 mm betragen.

Der Sensor verfügt über zwei Wandler, einen Sendenden und einen Empfangenden. Wenn der Sensor in Richtung des Wasserflusses gerichtet ist, d. h. unter der Prämisse der Umkehrflussmessung:

1Wenn das Wasser still ist, ist die empfangene Frequenz die gleiche wie die übertragene Frequenz.

2Je schneller die Durchflussrate, desto schneller die Frequenz, die vom empfangenden Sensor empfangen wird, die höher ist als die Sendefrequenz.

3Je langsamer die Durchflussrate, desto langsamer die Frequenz, die vom empfangenden Sensor empfangen wird, jedoch höher als die Sendefrequenz.

Wenn der Sensor entlang der Wasserströmungsrichtung misst:

1Wenn das Wasser still ist, ist die empfangene Frequenz die gleiche wie die übertragene Frequenz.

2. Je schneller die Durchflussrate, desto schneller die Frequenz, die vom empfangenden Sensor empfangen wird, aber sie wird niedriger sein als die übertragene Frequenz.

3Je langsamer die Durchflussrate, desto langsamer die Frequenz, die vom empfangenden Sensor empfangen wird, jedoch niedriger als die Sendefrequenz.

Aus den oben genannten Daten lassen sich die Wasserstromgeschwindigkeit und -richtung berechnen.

Der Sensor muss während der Installation und des Gebrauchs direkt in Richtung des Wasserstroms sein.
