RS485 Ausgang Split-Typ Ultraschall-Niveausdifferenzmeter mit 5-30M-Bereich und 0,5%-1% Genauigkeit

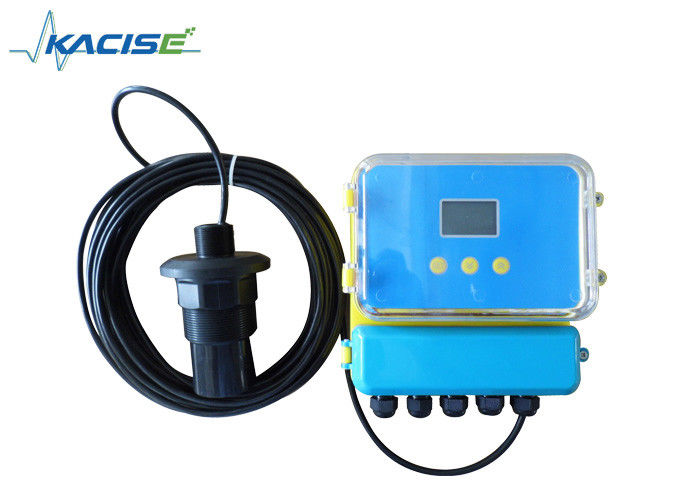

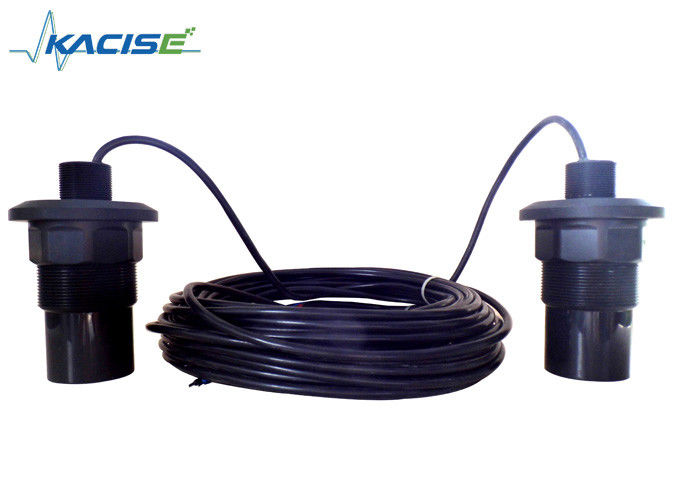

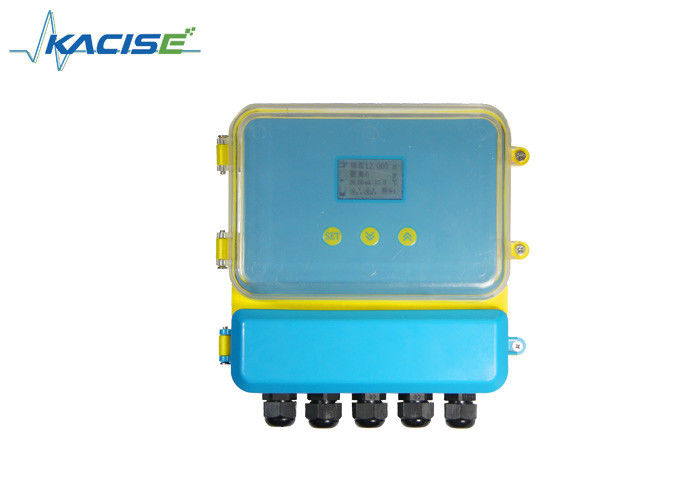

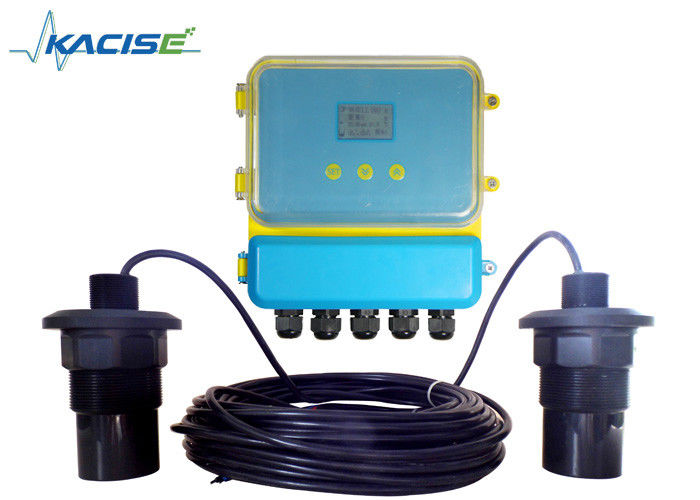

Der geteilte Ultraschall-Füllstandsdifferenzmesser besteht aus zwei Sonden. Wird normalerweise vor und hinter dicken und dünnen Gittern installiert, um den Unterschied vor und hinter dem Gitter zu messen. Wenn die Differenz den eingestellten Wert erreicht, beginnt die Reibemaschine zu laufen, um den Schlamm zu reinigen, und stoppt, wenn die Differenz unter dem eingestellten Wert liegt.

Struktur des Produkts

Die Installationsmethode ist die gleiche wie bei der Flüssigkeitsmessung. Es kann am Flansch installiert werden, der das angeschlossene Behälterrohr verbindet. Die Achse muss auf den Behälterauslass oder senkrecht zur Medienoberfläche ausgerichtet sein, die Sonde sollte aus dem angeschlossenen Schlauch herauskommen können.

Das Ultraschall-Füllstandsdifferenzmessgerät verfügt über ein chinesisches und englisches Menü und eine einfache Einrichtung und kann unterschiedliche Anforderungen des Kunden erfüllen. Normalerweise beginnt es zu funktionieren, nachdem die Installationsanweisungen befolgt und dann mehrere Parameter eingestellt wurden.

Einfache Bedienung:

1. Schlüssel: Unsere Produkte können über drei Tasten auf dem Bedienfeld debuggt werden. Anschließend wird der Messwert per LED angezeigt.



2. Drücken Sie nach dem Einschalten unseres Produkts zwei Sekunden lang die SET-Taste und gelangen Sie in das Menü der ersten Ebene.
3. Der Höhenwert der Sonde (Nr. 1) wird in die Position „Referenznull 1“ und „Referenznull 1“ eingegeben und kann in der Strukturtabelle im Menü gefunden werden. (Die Höhe der Sonde ist der Abstand von der Startoberfläche der Sonde bis zum Boden).
4. Der Höhenwert der Sonde (Nr. 2) wird in den „Referenznullpunkt 2“ eingegeben. Die Position „Referenznull 2“ finden Sie im Strukturfoto des Menüs.
5. Stellen Sie „4mA“ entsprechend dem Differenzwert und „20mA“ entsprechend dem Differenzwert ein.
6. 4 mA entspricht dem Differenzwert: Der Ausgang beträgt 4 mA, wenn der Differenzwert dem Einstellwert entspricht.
7. 20 mA entsprechen dem Differenzwert: Der Ausgang beträgt 20 mA, wenn der Differenzwert dem Einstellwert entspricht.
8. „Da der Differenzwert und „20 mA dem Differenzwert entsprechen“, überprüfen Sie bitte das Strukturfoto des Menüs.

Das Ultraschall-Füllstandsdifferenzmessgerät (Material, Flüssigkeit) wird zur Messung von Höhenunterschieden des Füllstands oder des Materialstands in zwei verschiedenen Behältern verwendet.

Elektrische Verkabelung des Ultraschall-Füllstanddifferenzmessers

Anschluss des Ultraschall-Füllstanddifferenzmessers

Erdung: Der erste Erdungsanschluss des Instruments muss tatsächlich geerdet sein. Teilen Sie den Erdungsanschluss nicht mit anderen Geräten. Abholung vom 4. Terminal. Wandler: Rot: Trans_n-Wandler n Blau: Temp n + Temperatursensor + Schwarz: GND-Erdungskabel Einzelsonde: n=1, Doppelsonden, n=1,2 Strom: „Strom +“ verbinden mA n+; „Strom –“ mA n-/GND anschließen Einzelsonde: n=1, Doppelsonden, n=1,2 Relais: RLlnA und RLnB zeigen offen; RLnA und RLnC zeigen geschlossen. Einzelsonde: n=1,2 Doppelsonden, n=1,2,3,4 Stromversorgung: AC-Anschluss L, N-Anschluss DC: 24 V+ 24 VDC anschließen+, GND 24 VDC anschließen-

Notiz:

• ① Verzögerung 1 wird für den Alarm von Fühler 1 verwendet, Verzögerung 2 wird für den Alarm von Fühler 2 verwendet. Verzögerung 3 und Verzögerung 4 werden für den Differenzalarm verwendet.
• ② ★ Der Ausgang von mA1+ und mA- ist ein Differenzstrom. Der Standardausgang von mA2+ und mA- ist der Strom von Sonde 2, oder wählen Sie den Strom von Sonde 1. (Wählen Sie „9 Arbeitsmodus“ -------„2 der Ausgang von mA 2“). ★ Im Betriebsmodus des doppelten Materialfüllstands ist der Ausgang von mA 1+ und mA－der Strom von Sonde 1. Der Ausgang von mA2+ und mA－ ist der Strom von Sonde 2.

Garantiebelegkarte für Ultraschall-Füllstandmessgerät und Ultraschall-Füllstanddifferenzmessgerät

Anweisungen zur Garantiekarte des Ultraschall-Füllstandmessgeräts

1. Bitte legen Sie die Garantiekarte vor, wenn der Benutzer eine Wartung benötigt. Innerhalb der Garantiezeit können Sie bei Störungen, die durch normale Nutzung verursacht werden, gemäß der Garantiekarte eine kostenlose Wartung in Anspruch nehmen.
2. Die Garantiezeit: Die Produktgarantiezeit beginnt mit dem Datum der Abnahme innerhalb von 12 Monaten.

Folgende Situation ohne kostenlose Garantie:

1. Produkt oder andere Komponenten außerhalb der Garantiezeit.
2. Da die Nutzungsumgebung die Produktanforderungen nicht erfüllen kann, funktioniert die Hardware nicht.
3. Aufgrund einer schlechten Stromversorgung oder des Eindringens von Fremdkörpern in die Geräte kann es zu Ausfällen oder Schäden kommen.
4. Die Nichtbeachtung der Bedienungsanleitung und der daraus resultierenden Überlegungen führt zum Ausfall.
5. Aufgrund höherer Gewalt können Faktoren wie Blitzschlag, Wasser, Feuer und andere natürliche Faktoren zum Ausfall führen.
6. Aufgrund unbefugter Reparaturen, unbefugter Änderungen und Missbrauch kann es zum Ausfall kommen.

1. Bitte bewahren Sie diese Anleitung und die Garantiekarte sorgfältig auf, damit Sie sie ohne Bezahlung nicht verlieren können.

Die Befugnis zur Auslegung dieser Garantiekarte liegt bei unserem Unternehmen. Wir behalten uns das Recht vor, den Inhalt dieser Karte ohne vorherige Ankündigung zu ändern.
