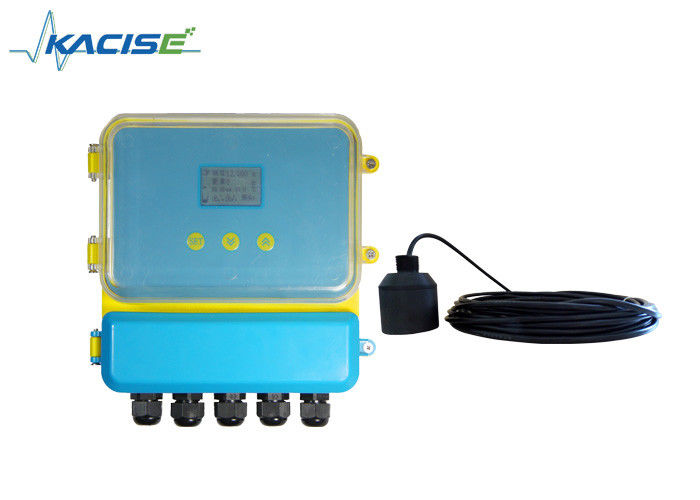

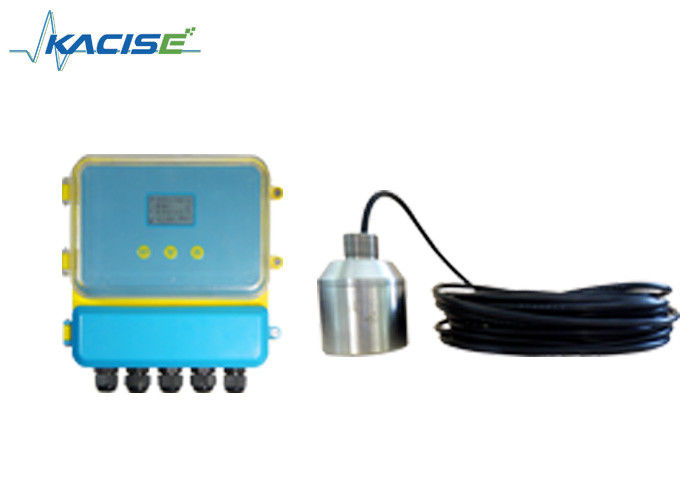

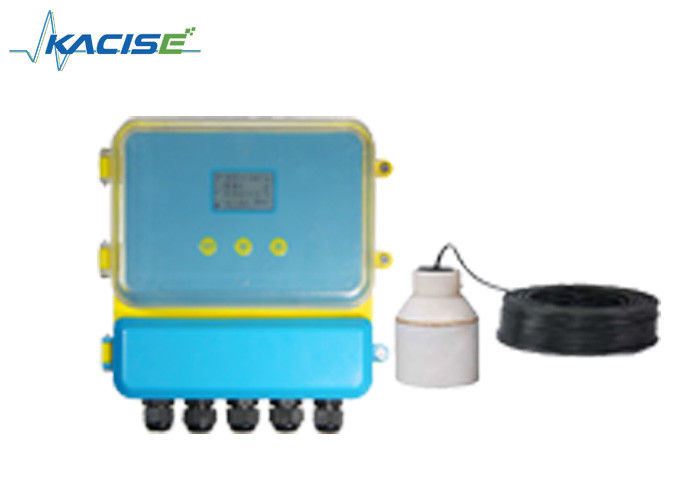

RS485 Ultraschallschlammstandsmesser 5-70M Schlamm-Schnittstelleninstrument
Beschreibung des Produkts
Ultraschallschlammmessgerät, auch als Ultraschallschlamm-Schnittstelleninstrument bekannt, ist für langfristige zuverlässige Arbeit im industriellen und kommunalen Bereich ausgelegt.
Durch die Analyse von Ultraschallemissionen und dem Echo von in Wasser suspendierten Feststoffen kann die Höhe des Schlamms berechnet werden.
Der Ultraschallschlammstandsmesser eignet sich für die Messung des Querschnitts von Flüssen, Seen, Reservoirs, Wasserstraßen, Häfen und Tiefsee unter Wasser.Unterwasser-Topographiemessung und -navigation sowie Unterwasserdetektion, usw.
Es kann 24 Stunden lang kontinuierlich arbeiten und eine Echtzeitdatenübertragung realisieren.
Parameter
| Funktion |
Split-Typ |
| Reichweite |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m |
| Genauigkeit |
1% bis 3% |
| Entschließung |
1 mm oder 0,1% (was größer ist) |
| Anzeige |
Englischsprachige LED-Anzeige |
| Analog-Ausgabe |
Vier Drähte 4~20mA/510Ω |
| Digitale Ausgabe |
RS485, RS232 (optional) |
| Relais-Ausgang |
4 Wege AC 250V/ 5A oder DC 30V/ 5A (optional) |
| Stromversorgung |
Standardeinstellung: 24VDC, optional: 220V AC+15% 50Hz |
| Umgebungstemperatur |
LED: -20°+60°C, Sonde: -20°+80°C |
| Schutzgrad |
LED: IP65, Sonde: IP68 |
| Kabelsonde |
10 m |
| Einrichtung |
Garn oder Flansche |
Einrichtung
Festkörpermessung
Einbaufläche
Die Installationsmethode ist die gleiche wie bei der Flüssigkeitsmessung: Sie kann an der Flansche angebracht werden, die das angeschlossene Behälterrohr verbindet.Die Achse muss auf den Containerausgang oder senkrecht auf die Medienoberfläche gerichtet sein., sollte die Sonde in der Lage sein, aus dem angeschlossenen Rohr zu kommen.
Betriebsanweisungen für den Ultraschall-Niveausunterschiedsmessernicht
Der Ultraschall-Niveausunterschiedsmesser, der chinesische und englische Menü und einfache
Normalerweise, nachdem die Installationsanweisung befolgt, dann mehrere Parameter gesetzt, wird es anfangen zu arbeiten.
Einfacher Betrieb:
1. Schlüssel: Unsere Produkte können durch drei Tasten auf dem Panel debuggt werden. Dann wird der gemessene Wert durch LED angezeigt.
2. Nach dem Einschalten unseres Produkts, drücken Sie die SET-Taste für zwei Sekunden und geben Sie das Menü der ersten Ebene.
3Der Höhenwert der Sonde (Nr. 1) führt zur Position "Null" und "Null" in der Strukturtabelle im Menü.(die Höhe der Sonde ist der Abstand von der Startfläche der Sonde bis zum Boden).
4. Der Höhenwert der Sonde ((No.2) Eingänge zu der "Null-Null-Position" finden Sie auf der Strukturfoto des Menüs.
5- Satz 4mA entspricht Differenzwert und 20mA entspricht Differenzwert.
- 4mA entspricht dem Differenzwert: Ausgang ist 4mA, wenn der Differenzwert gleichEinstellung des Wertes.
- 20mA entspricht dem Differenzwert:Ausgang ist 20mA, wenn der Differenzwert gleichEinstellung des Wertes.
- ¢Da der entsprechende Differenzwert und der entsprechende Differenzwert "20mA"Überprüfen Sie das Strukturfoto des Menüs.
OnE. Einepp- Ich weiß.cEinSieheon
Der Ultraschall-Leveldifferenzmesser (Material, Flüssigkeit) wird verwendet, um Höhenunterschiede von Niveau oder Materialniveau in den beiden verschiedenen Behältern zu messen.
Wirde. WDieIchn
Elektrische Verkabelung des Ultraschall-Niveausdifferenzmessers
Endgerät des Ultraschall-Niveausunterschiedsmessers
Anleitung zur Verkabelung
Erdung: Das erste Erdterminal des Geräts muss tatsächlich geerdet sein.
- Rot: Trans_n-Wandler
- Blau: Temp n + Temperatursensor +
- Schwarz: GND-Erddraht
- Einzelsonde: n=1, doppelte Sonden, n=1,2 Strom: ∆Strom+ ∆Verbindung mA n+; ∆Strom- ∆Verbindung mA n-/GND
- Einzelsonde: n=1, Doppelsonden, n=1,2 Relais:RLlnA und RLnB zeigen offen; RLnA und RLnC zeigen geschlossen. Einzelsonde: n=1,2 Doppelsonden, n=1,2,3,4
- Leistung: Leistung Wechselstromanschluss L, N Leistung Gleichstrom: 24V+ Verbindung 24VDC+, GND Verbindung 24VDC-
Anmerkung:
1 Verzögerung 1 wird für die Sonde1 Alarm verwendet, Verzögerung 2 wird für die Sonde2 Alarm verwendet. Verzögerung 3 und Verzögerung 4 werden für Differenz Alarm verwendet.
②
★ Der Ausgang von mA1+ und mA- ist Differenzkranz. Der Standard-Ausgang von mA2+ und mA- ist Sonde 2 Strom oder wählen Sie die Sonde 1 Strom.
★ Als Laufmodus des doppelten Materialniveaus ist der Ausgang von mA 1+ und mA-Sonde 1 Strom. Der Ausgang von mA2+ und mA-Sonde 2 Strom.
