Hochgenaue Ultraschalldurchflussmesser mit Stecksensor für DN50-DN6000-Rohre ohne Druckverlust

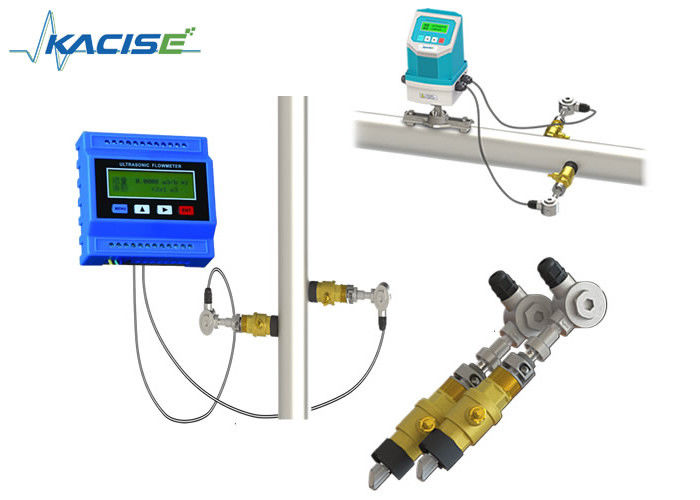

Ultraschall-Durchflussmesser der Serie KUF2000Wird üblicherweise bei Langzeitmessungen im Feld eingesetzt. Es verfügt über drei Arten von Sensoren zur Messung des Rohrdurchflusses: Klemmtyp, Einstecktyp und Inline-Rohrtyp.

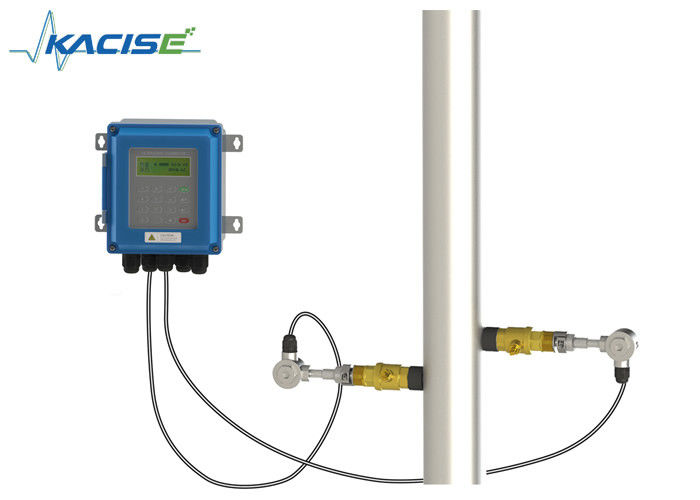

Einfügungstyp:Am Rohr sind nur zwei Installationslöcher erforderlich, der Benutzer kann die Einstecksensoren installieren. Durch die Verwendung des Lochbohrwerkzeugs kann eine Installation ohne Unterbrechung des Durchflusses realisiert werden. Da die Sensoren direkten Kontakt zur Flüssigkeit haben, ist die Messung stabil und zuverlässig.

Klemmtyp:Die Sensoren werden außen an Rohren befestigt und kommen nicht mit der inneren Flüssigkeit in Kontakt. Und alle Modelle können durch den Anschluss an Temperatursensoren zu Energiezählern werden. Der Clamp-On-Ultraschall-Durchflussmesser der KUF2000-Serie ist einfach zu installieren, es ist nicht erforderlich, das Rohr und das Wasser abzuschneiden, und es entsteht kein Druckverlust. Es unterstützt die Online-Langzeitmessung. Mit dem am Rohr festgeklemmten Sensor kann ein großer Bereich des Flüssigkeitsdurchflusses gemessen werden.

Inline-Rohrtyp:DN15-32-Rohre verwenden einen π-förmigen Inline-Rohrsensor, DN40 und höher verwenden einen Standard-Inline-Rohrsensor. Die Vorteile der Inline-Sensoren sind eine niedrige Ausgangsdurchflussrate, eine hohe Messgenauigkeit und kein Druckverlust.

• 1 % Genauigkeit.
• Großes Sortiment für verschiedene Anwendungsbereiche. (DN50-DN6000)
• Kein mechanischer Antrieb im Ultraschall-Durchflussmesser, Teile werden selten beschädigt. Wartungsfrei und lange Lebensdauer.
• Einfache und schnelle Installation. Sparen Sie Zeit, ohne Rohre zu schneiden oder den Prozess zu unterbrechen.
• Keine Hindernismessung, kein Druckverlust.
• Schließen Sie den Pt100-Temperaturwandler an, um die Wärme-/Energiemessung abzuschließen.

1. Standard-Einführsensor

Passend für die Rohrleitung kann direkt geschweißt werden, wie Kohlenstoffstahl und Edelstahl. Rohrleitungsdicke ≤ 2 0 Messbereich: DN50~DN6000 Temperaturbereich: -30~+160℃

2. Erweiterter Einführsensor

Geeignet für Rohrleitungen, die nicht direkt geschweißt werden können, wie z. B. Zementrohre, Gusseisen, PVC, Stahl oder Verbundwerkstoffe. Rohrleitungsdicke ≤ 7 0 Messbereich: DN50~DN6000 Temperaturbereich: -30~+160℃

3. Paralleleinfügungssensor

Geeignet für die Installation bei unzureichendem Platzangebot. Geeignet für schweißbare und nicht schweißbare Rohrleitungen. Unbegrenzte Rohrleitungsdicke, Einstecktiefe= 1/3 Innendurchmesser. Messbereich: DN80~DN6000 Temperaturbereich: -30~+160℃
