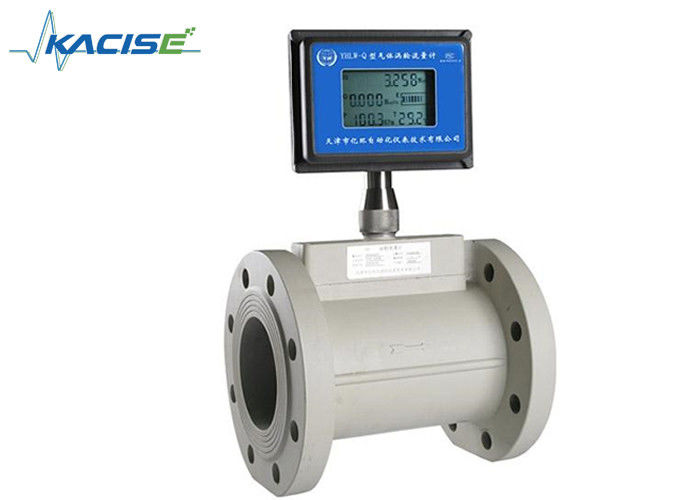

Erdgas-Turbinen-Strömungsmesser-hohe Präzisions-Doppelstromversorgung Digital

Erdgas-Turbinen-Strömungsmesser-hohe Präzisions-Doppelstromversorgung Digital

  • Erdgas-Turbinen-Strömungsmesser-hohe Präzisions-Doppelstromversorgung Digital
  • Erdgas-Turbinen-Strömungsmesser-hohe Präzisions-Doppelstromversorgung Digital
Erdgas-Turbinen-Strömungsmesser-hohe Präzisions-Doppelstromversorgung Digital
Produktdetails:
Herkunftsort: China
Markenname: Kacise
Zertifizierung: CE / ISO / Explosion-proof
Modellnummer: KTF
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: Negotiable
Verpackung Informationen: Karton/Holzkiste
Lieferzeit: 5~8 Werktage
Zahlungsbedingungen: L/C, D/A, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: Durchkontaktierung
Kontakt
Ausführliche Produkt-Beschreibung
Medium: ERDGAS-, Zwischen- und niedrigesgeschwindigkeitsgas ohne Verunreinigung Druck: 1.6MPa; 2.5MPa; 4.0MPa
Installation: Flanschart, ANSI, JIS-LÄRM Kommunikation: RS-485 /MODBUS
Genauigkeit: 1,0% Ertrag: Impuls-Warnung 4~20mA RS485
Material: SS304 or316L Name: ArgonStrömungsmesser
DN (Millimeter): 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Markieren:

Dieselkraftstoff-fluß Meter

,

explosionssicherer Strömungsmesser

Hohe Präzision LPG-Strömungsmesser-Erdgas-Strömungsmesser-Kochgasströmungsmesser verdoppeln Stromversorgungs-Turbinen-Strömungsmesser



Beschreibung

KTF-Turbinen-Strömungsmesser ist der Gebrauch von moderner Niederleistungseinchipprozessortechnologie entwickelte TurbinenStrömungsmesswertgeber- und Anzeigenzählwerkintegration des neuen intelligenten Meters, mit einer Kompaktbauweise, die intuitiven klaren Lesungen, hohe Zuverlässigkeit, ohne äußere Machtstörung, Antiblitz, offensichtlicher Vorteil der niedrigen Kosten, ist er weitverbreitet, das geschlossene Rohr und den Edelstahl 1Cr18Ni9Ti, 2Cr13 und Korund Al2O3 zu messen, korrodieren Karbid nicht, und keine Fasern, Partikel und andere Verunreinigungen, kinematische Viskosität bei Betriebstemperatur ist kleiner, als 5 × 10-6m ²/s der Flüssigkeit, für kinematische Viskosität mehr als 5 × 10-6m ²/s der Flüssigkeit, kann quantitative Steuerung, übermäßige Warnung sein, etc., ist ein idealer Strömungsmesser- und Energiemeter.


Maßgegenstände: Öl, organische Flüssigkeiten, anorganische Flüssigkeit, verflüssigtes Erdölgas, Erdgas, Kohlengas und Flüssiggase.

Die Operation des KTFG-Reihe Gasturbine-Meters basiert auf dem Maß der Geschwindigkeit des Gases. Das flüssige Gas wird durch die Meter beschleunigt und bedungen, die Abschnitt geraderichten. Die geraderichtenden Schaufeln bereiten das Gasflussprofil vor, indem sie entfernen. unerwünschter Strudel, Turbulenz und Asymmetrie vor den Gasflüssen zum Turbinenrad. Die dynamischen Kräfte der flüssigen flüssigen Ursache der Rotor zum sich zu drehen.
Das Turbinenrad wird an der Hauptwelle, mit spezieller hoher Präzision, niedrige Reibungskugellager angebracht. Das Turbinenrad hat schraubenartige Blätter, die einen bekannten Winkel im Verhältnis zu dem Gasfluß haben. Das konditionierte und beschleunigte Gas fährt das Turbinenrad mit einer Winkelgeschwindigkeit, die mit der Gasgeschwindigkeit proportional ist.
KTFG-ReihenGasturbine-Strömungsmesser ist für Maß des Erdgases, des Kohlengases, des verflüssigten Gases und des hellen Kohlenwasserstoffgases, des etc. weitverbreitet.



Eigenschaften

☆ engagiertes Instrument für Gasmaß
☆ engagiertes Instrument für Öl u. Gas bereiten System auf
☆ hohe Genauigkeit: ±1.5%, ±1.0% oder ±0.75%
☆ gute Eintönigkeit
☆ Testtemperatur, -druck und -fluß des gemessenen Gases; automatisches Lokalisieren und Ausgleich des Flusses; Anzeichen über Gasgesamtvolumen unter Standardstatus; Realzeitfrage der Temperatur, des Drucks, der Zeit und des Datums, des etc.
☆ eingebauter Druck- u. Temperaturfühler, hohe Sicherheitsleistung, Kompaktbauweise u. schöne Aussicht
Leistungsaufnahme ☆ geringer Energie, mehr als 3 Jahre Nutzungsdauer für eine Lithiumzelle 3V 10AH
☆ Instrumentfaktor, Gesamtflusswert hielt für 10 Jahre nach Ausschalten



Spezifikationen



Parameter



Beschreibung



DN (Millimeter) u. Verbindung

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, Verbindung 25 mit 300 Flanschen,

Verbindung mit 40 Faden

Genauigkeit ±1.5%, ±1.0% oder ±0.75% (benötigen Sie Sonderauftrag)
Streckenverhältnis 1:10; 1:20; 1:30



Instrument-Material



Körper: SS304; Antreiber: rostfeste ABS oder hochwertige Aluminiumlegierung; Indikator: Gussaluminium

Mittlere Temperatur (℃) -30 ℃ | +80 ℃/-86°F | +176°F





Umgebungsbedingungen

Temperatur: - 20℃~ +60℃/-68°F | relative Luftfeuchtigkeit +140°F: 5% | 90%,

Atmosphärendruck: 86 | 106 KPa





Ausgangssignal



Sensor: Impulsfrequenzsignal, niedriger Stand weniger als 0.8V, hohe Stufe mehr als 8V

Übermittler: Zweidraht-gegenwärtiges Signal DCs 4-20mA





Stromversorgung



Sensor: +12V DC, (optionaler) Übermittler +24V DCs: +24V DC

Lokale Anzeichenart: eingebaute Zelle des Lithiums 3V

Signalübertragungs-Linie STVPV3×0.3 (3 Draht), 2×0.3 (Draht 2)
Getriebe-Abstand Nicht mehr als 1000 m
Bus-Leitungs-Schnittstelle M20×1.5 (F)
Explosiv-sicherer Grad ExdIIBT6
Schutz-Niveau IP65



Einrichtungsinformationen

Modell sollte entsprechend Nenndruck, mittlerem maximalem Druck, mittlerer Temperatur, mittleren Komponenten, Flussstrecke und Signalausgabe vorgewählt werden.

Funktionsflussstrecke sollte (20% bis 80%) Qmax sein.

Standardsignalausgabe: Draht des Ertrages 3 des Impulskennzeichens (WS), Standardertrag des flusssignals (IC-Karte) oder RS485

Kommunikationsertrag; spezifizieren Sie bitte bei der Einrichtung.



Modell Anmerkungen
KTFG









Art

N           Sensor-Art: +12V oder 24V, Draht-Impulskennzeichen des Ertrages 3
          Übermittlerart: +24V, Draht 4-20 MA des Ertrages 2
B           Intelligente Art: Lithiumzelle, lokales Anzeichen ohne Ertrag
C           Intelligente Art: +24V, lokales Anzeichen, Ertrag Zweidraht-4-20mA



S

          Intelligente Art: T- u. p-Ausgleich integriert, lokales Anzeichen mit Fernsignal

















DN

25         DN 25 Millimeter
40         DN 40 Millimeter
50         DN 50 Millimeter
65         DN 65 Millimeter
80         DN 80 Millimeter
100         DN 100 Millimeter
125         DN 125 Millimeter
150         DN 150 Millimeter
200         DN 200 Millimeter
250         DN 250 Millimeter
300         DN 300 Millimeter



Strecke

W (x)       Erweiterungsstrecke, sehen Tabelle 2
S (X)       Standardstrecke, sehen Tabelle 2





Körper-Material

S     Edelstahl
L     Aluminiumlegierung
T     Besonders angefertigt





Antreiber-Material

S   Rostfeste ABS
L   Aluminiumlegierung
T   Besonders angefertigt





Medium

N Keine spezielle Struktur
Eingeweiht für Sauerstoff
B Eingeweiht für Druckluft



Anwendung

Erdgas-Turbinen-Strömungsmesser-hohe Präzisions-Doppelstromversorgung Digital 0
