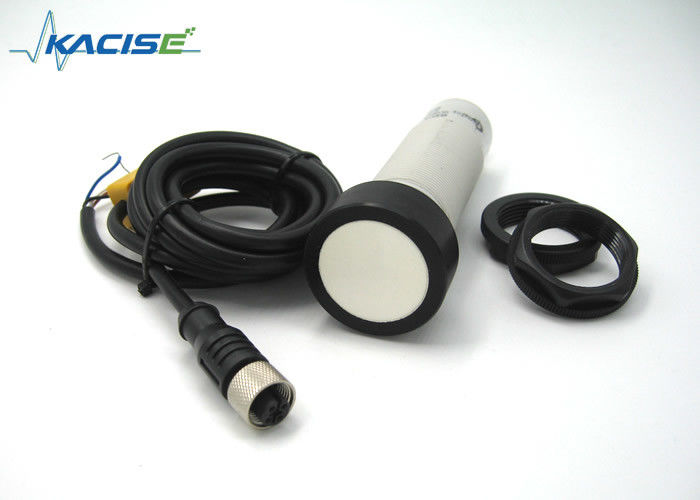

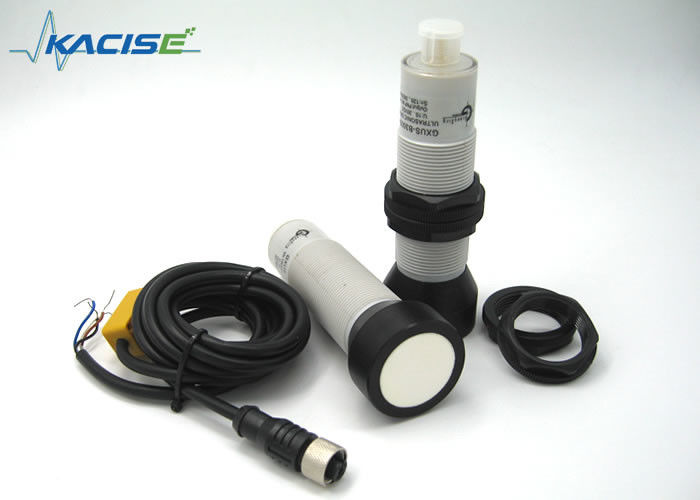

3m Range 4-20mA Output Kleiner Durchmesser Ultraschall Level Sensor für industrielle Automation mit IP65 Schutz

3m Range 4-20mA Output Kleiner Durchmesser Ultraschall Level Sensor für industrielle Automation mit IP65 Schutz

mit Ultraschallflüssigkeitsspiegel-Sensor

Waagerecht ausgerichteter mit Ultraschallübermittler

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KUS3000-M30

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Reichweite:
3000 mm
Blinde Zone:
150mm
Schutzgrad:
IP65 (IP67 auswählbar)
Material:
Kunststoff oder Metall
Stromversorgung:
10… 30 V-DC
Ausgabe:
4-20mA/0-10V
Hervorheben:

mit Ultraschallflüssigkeitsspiegel-Sensor

,

Waagerecht ausgerichteter mit Ultraschallübermittler

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 PCS
Preis
verhandelbar
Verpackung Informationen
Jede Einheit verfügt über eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000 Stück/Stück pro Woche verhandelbar
Beschreibung des Produkts
3 m Reichweite 4–20 mA/0–10 V Ultraschallsensor mit kleinem Durchmesser für die industrielle Automatisierung
Merkmale
  • Berührungslos
  • Lehrbar
  • Messfenster verstellbar
  • Kleiner unbrauchbarer Bereich
Einführung

Ultraschallsensormaßnahme ist einZuverlässigkeitUndherausragende VielseitigkeitMessmethode. Es kann die Lösung der komplexesten Projekte realisieren, einschließlichObjekterkennungoderFüllstandmaß, denn sein Messweg funktioniert unter nahezu allen Bedingungen zuverlässig.

Anwendungen
  • Füllstandmessung
  • Maschinenbau
  • Materialhandhabung
  • Lebensmittelindustrie
  • Holzbearbeitung und Möbel
  • Landwirtschaft
  • Konstruktion
  • Papierherstellung
Abmessungen

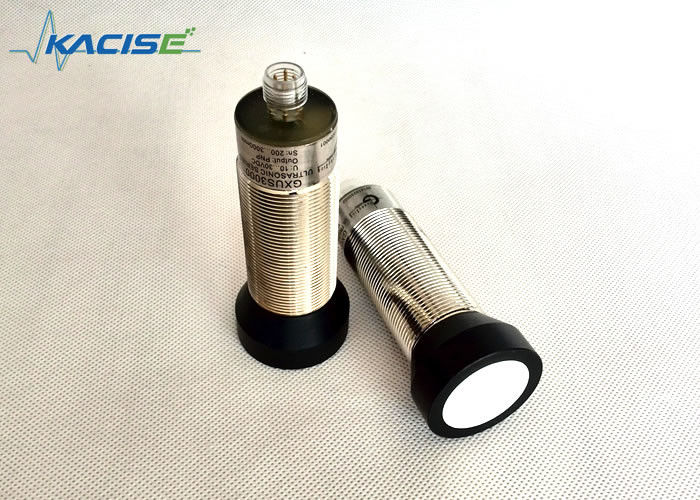

3m Range 4-20mA Output Kleiner Durchmesser Ultraschall Level Sensor für industrielle Automation mit IP65 Schutz 0
Parameter
Allgemeine Spezifikationen
M18
Erfassungsbereich 100... 1000 mm
Einstellbereich 100….1000mm
Unbenutzbarer Bereich 0 ... 100 mm
Standard-Zieltafel 100 mm x 100 mm
Wandlerfrequenz ca. 220 kHz
Reaktionsverzögerung ca. 10 ms
M30-Typ1
Erfassungsbereich 200...2000 mm
Einstellbereich 200….2000mm
Unbenutzbarer Bereich 0 ... 200 mm
Standard-Zieltafel 100 mm x 100 mm
Wandlerfrequenz ca. 150 kHz
Reaktionsverzögerung ca. 10 ms
M30-Typ2
Erfassungsbereich 300...3500 mm
Einstellbereich 300….3500mm
Unbenutzbarer Bereich 0 ... 150 mm
Standard-Zieltafel 100 mm x 100 mm
Wandlerfrequenz ca. 70 kHz
Reaktionsverzögerung ca. 20 ms
M30-Typ3
Erfassungsbereich 400...6500 mm
Einstellbereich 400….6500mm
Unbenutzbarer Bereich 0 ... 300 mm
Standard-Zieltafel 100 mm x 100 mm
Wandlerfrequenz ca. 50 kHz
Reaktionsverzögerung ca. 40 ms
Anzeigen/Bedienmittel
LED blau Einschalten
LED gelb solid: Objekt im Auswertungsbereich
blinkend: Programmfunktion, Objekt erkannt
LED rot fest: Fehler
blinkend: Programmfunktion, kein Objekt erkannt
Elektrische Spezifikationen
Betriebsspannung UB 10 ... 30 V DC, Welligkeit 10 %SS
Leerlaufstrom I0 ≤ 50 mA
Ausgabe
Ausgabetyp 1 Analogausgang 0-10V oder 4…20mA.
Auflösung Auswertebereich [mm]/4000, jedoch ≥0,35mm
Abweichung der Kennlinie ≤0,2 % vom Skalenendwert
Wiederholgenauigkeit ± 0,1 % vom Skalenendwert
Lastimpedanz >1k Ohm
Temperatureinfluss ≤ 2 % vom Skalenendwert
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C
Lagertemperatur -40 ... 85 °C
Mechanische Spezifikationen
Verbindungstyp Gerätestecker M12 x 1, 4-polig
Schutzgrad IP65 (IP67 wählbar)
Material Gehäuse: Messing vernickelt oder Kunststoff
LED-Anzeigen
Anzeige abhängig vom Betriebsmodus Rote LED Gelbe LED

TEACH-IN-Auswertegrenze

Objekt erkannt

Kein Objekt erkannt

Objekt unsicher (TEACH-IN ungültig)

aus

blinkt

An

blinkt

aus

aus

Normalmodus (Auswertebereich) aus An
Fehler An vorheriger Zustand
Installationsbedingungen

Wenn der Sensor bei einer Umgebungstemperatur von unter 0 °C installiert wird, sollten die Schutzmaßnahmen gut funktionieren. Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.

Beschreibung der Sensorfunktion

Schaltpunkt und Vorschaltintervall der Schaltausgänge und Analogausgangsprodukte einstellen und anpassen

Schalt- und Analogausgang können über das Tuning-Ende eingestellt werden, konkret sind acht Arbeitsmodi einstellbar.

Jede dieser Einstellungen ist in die folgenden Schritte unterteilt:

Im ersten Schritt wählt der Benutzer einen selbst eingestellten Abstand oder versetzt den Sensor in den Wellenverlustzustand.

Zweitens verbinden Sie den Kalibrierungsanschluss mit der Stromversorgung oder GND und halten die Verbindung aufrecht, bis das gelbe Licht blinkt (oder das rote Licht blinkt, wenn der Status verloren geht).

Im dritten Schritt wählt der Benutzer den zweiten selbst eingestellten Abstand oder lässt den Sensor in den Wellenverlustzustand wechseln.

Verbinden Sie im vierten Schritt den Kalibrieranschluss mit dem GND oder der Stromversorgung (anderer Zustand als im zweiten Schritt) und halten Sie die Verbindung aufrecht, bis das gelbe Licht blinkt (oder das rote Licht im Falle eines Wellenverlusts blinkt).

Es gibt 8 Modi für den Schaltausgang

  1. Fenster normalerweise offener Modus (analoge Ausgangsprodukte für positiven linearen Arbeitsmodus oder Entfernungsmessmodus).
  2. Fenster normalerweise geschlossener Modus (Analogausgangsprodukt ist negativer linearer Betriebsmodus oder Flüssigkeitsstandmessmodus).
  3. Einzelpunkt-Normal-Ein-Modus.
  4. Einzelpunkt-Normal-Geschlossen-Modus.
  5. Einzelpunkt-Schließer-Intervallmodus mit großer Hystereseschleife.
  6. Einpunkt-Öffner-Intervallmodus mit großer Hystereseschleife.
  7. Ob der normalerweise offene Modus erkannt wird.
  8. Ob der normalerweise geschlossene Modus erkannt wird.

Über Produkte mit RS485-Ausgangsmodell. Beschreibung von

Es gibt drei Betriebsmodi:

  1. Im automatischen Messmodus misst der Sensor kontinuierlich den Flüssigkeitsstand und die Entfernung, und der Benutzer liest die Messergebnisse jederzeit über die 485-Schnittstelle.
  2. Der Benutzer initiiert keine 485-Kommunikation, der Sensor initiiert aktiv eine Messung und meldet das Ergebnis.
  3. Schlafmodus: Das Produkt wechselt in den Schlafmodus. Der Benutzer weckt den Sensor zunächst über die 485-Schnittstelle auf, initiiert dann eine Messung und erhält die Ergebnisse, bevor der Sensor wieder in den Ruhezustand wechselt.
