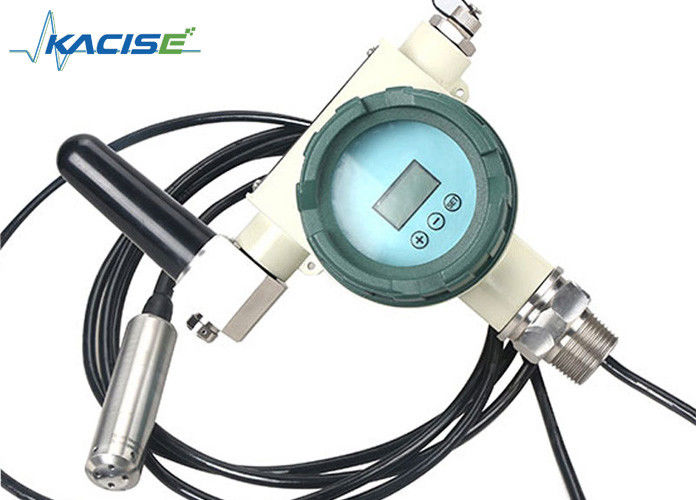

OEM Mobile Control GPRS Wireless Bewässerungsentfernung Wasserkraftstoffstandsensor ROLA
1. Beschreibung
Ein Füllstandsensor (hydrostatischer Füllstandsmesser/Füllstandgeber/Niveausensor/Wasserstandssensor) ist ein Drucksensor zur Messung von Flüssigkeitsständen. Der Flüssigkeitsstandmessumformer mit statischem Druckeingang (Flüssigkeitsstandmessgerät) basiert auf dem Prinzip, dass der gemessene hydrostatische Druck proportional zur Höhe der Flüssigkeit ist. Es verwendet ein isoliertes, diffundiertes Silizium-empfindliches Element oder einen kapazitiven, druckempfindlichen Keramiksensor, um den statischen Druck in ein elektrisches Signal umzuwandeln und es dann nach Temperaturkompensation und linearer Korrektur in ein elektrisches Standardsignal (im Allgemeinen 4 ~ 20 mA/1 ~ 5 VDC) umzuwandeln. Es eignet sich zur Messung des Flüssigkeitsstands verschiedener Medien in der Petrochemie, Metallurgie, Elektrizität, Pharmazie, Wasserversorgung und -entsorgung, Umweltschutz und anderen Systemen und Industrien.
2. Systemzusammenfassung
Das „System zur Messung der Flüssigkeitshöhe im GPRS-Kommunikationsmodus“ umfasst „Endgeräte zur Messung der Flüssigkeitshöhe im GPRS-Kommunikationsmodus“, „Serververwaltungssoftware“ und „Konfigurationszeile“. Es dient zur zeitlichen Messung von Flüssigkeitshöhenwerten, Temperaturwerten, Längen- und Breitengraddaten sowie Datums- und Zeitinformationen und zeigt diese Werte in der „Serververwaltungssoftware“ an.
Hinweis 1: Das „Flüssigkeitshöhenmesssystem im GPRS-Kommunikationsmodus“, kurz „System“, wie folgt:
Hinweis 2: Das „Endgerät zur Messung der Flüssigkeitshöhe im GPRS-Kommunikationsmodus“, kurz „Terminal“, wie folgt.
Hinweis 3: Die „Serververwaltungssoftware“, kurz „Software“, wie folgt:
Hinweis 4: Die „Konfigurationszeile“, kurz „Leitung“, wie folgt:
Das „Terminal“ dient zur zeitlichen Messung des Flüssigkeitshöhen- und Temperaturwerts und zur Übertragung dieser Messwerte an die „Software“ im GPRS-Kommunikationsmodus. Der Benutzer kann die „Software“ verwenden, um den Flüssigkeitshöhenwert anzuzeigen und dieses „Terminal“ zu verwalten.
Bei der „Software“ handelt es sich lediglich um eine Demo-Software, die dem Benutzer angeboten wird. Ihre Funktion ist sehr einfach und sie verfügt nicht über eine leistungsstarke Funktion, um viele „Terminals“ gleichzeitig laufen zu lassen. Wenn Benutzer eine große Systemsoftware mit leistungsstarken Funktionen benötigen, wenden Sie sich bitte an Xi'an Kacise Optronics Tech Co., Ltd.

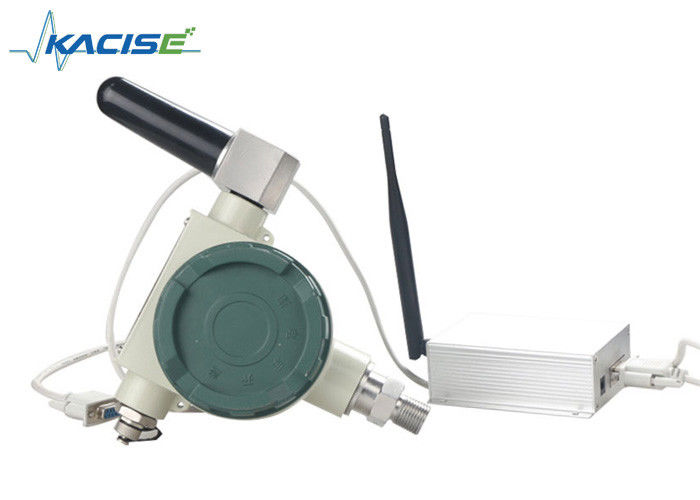

Die „Leitung“ wird nur für die Konfiguration des „Terminals“ durch den Benutzer verwendet. Sie wird zwischen dem „Terminal“ und dem seriellen RS232-Anschluss des Computers verbunden.
3. Strukturzeichnung „Terminal“.

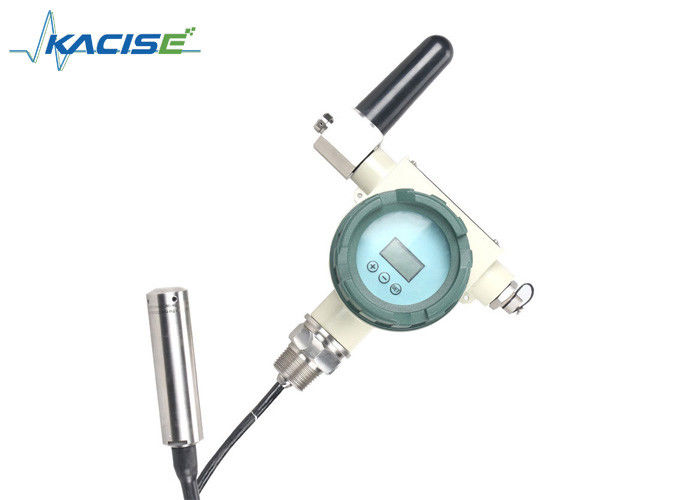

Strukturzeichnung des GXPS609(GPRS)-Terminals: wie Bild eins

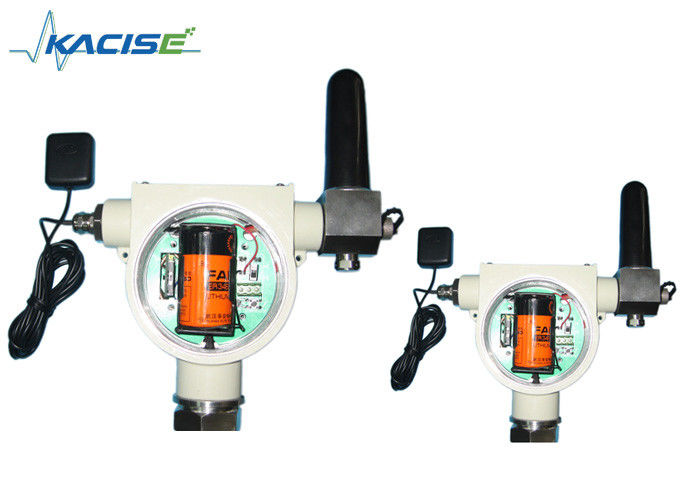

Die Rückseite des GXPS609(GPRS)-Terminals: wie Bild zwei
4. Technologiestandard und Verwendung der Stromversorgung
| Messbereich |
0 bis 3 Mio. Diesel. |
| Präzision messen |
0,5 % FS |
| Stromversorgungsweg |
3,6 VDC Batterie und 10 VDC ~ 35 VDC
externe Stromversorgung.
|
| Note verteidigen |
IP65 |
| Arbeitstemperatur |
-25℃~85℃. |
| Lagertemperatur |
-25℃~85℃. |
| Kommunikationshäufigkeit |
GSM/GPRS 850/900/1800/1900 MHz. |
| Schnittstellentyp |
NPT1. |
| Arbeitszeitplanung |
3 Minuten ～ 1000 Minuten (einstellbar). |
| Append-Funktion |
LCD, Tastendruck, GPS. |
| Nutzungsdauer der „Terminal“-Batterie |
Verwenden Sie beispielsweise die Batterie Nummer eins „ER34615M“, ihre Kapazität beträgt 14,5 Ah, die Arbeitsfrequenz „System“ ist Arbeit einmal pro Stunde: Das GXPS609 (GPS)-Terminal kann etwa 120 Tage arbeiten. |
| Batteriemodell auswählen |
Wir empfehlen die Verwendung der Batterie Nr. 1 „ER34615M“. Wenn der Benutzer die Batterie selbst auswählen möchte, richten Sie sich bitte nach dem folgenden Batteriestandard. Batteriespannung: 3,0 VDC ~ 3,6 VDC; Maximaler Dauerausgangsstrom: mehr als 0,5 A; Impulsausgangsstromkapazität: mehr als 1A.
|
| Stromversorgung leuchtet |
Das „Terminal“ kann mit einer Batterie oder einer externen Stromversorgung betrieben werden. Siehe die Klemmenstrukturzeichnung, die Position der externen Stromversorgung in der „Externen elektrischen Schnittstelle“, in der Schnittstelle ist „1“ die Anode, „2“ die Kathode.
|
