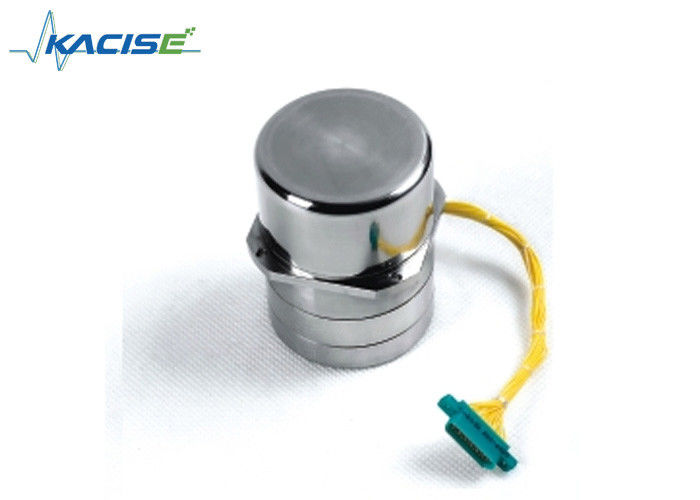

Leichtgewichts-Schnellstartsensor mit hoher Genauigkeit

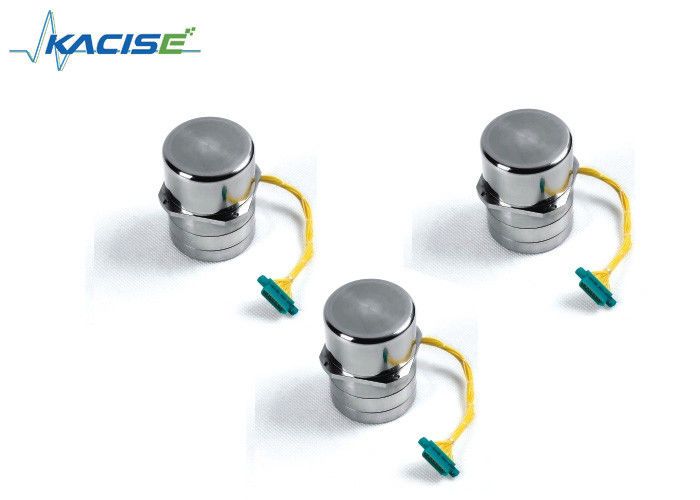

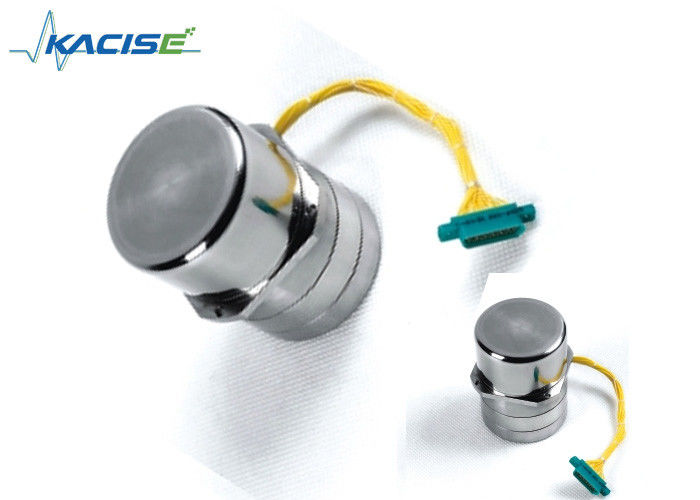

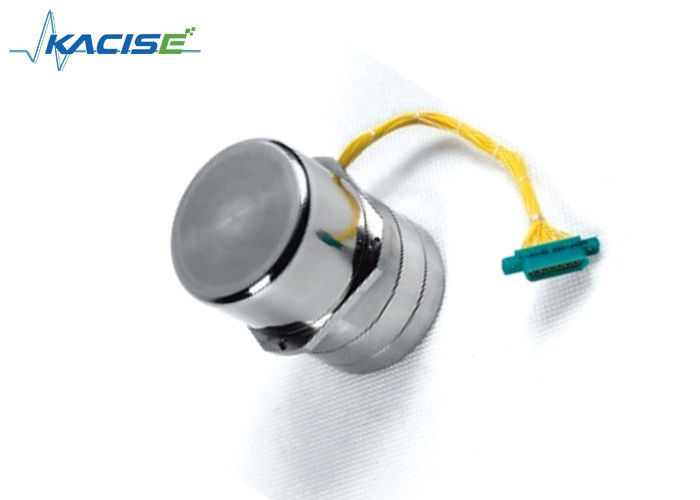

KTG-50 Hochpräzises, dynamisch abgestimmtes Gyroskop für das Land-Strap-Down-System

Besonderheit

• Geringes Gewicht
• Kleine Größe
• Schnellstart
• Wird in Umgebungen mit hohen Temperaturen verwendet

Einführung

Im Bohrbereich sind Trägheitsgeräte größer und anpassungsfähiger als Fluggeräte. Aufgrund der schlechten Arbeitsbedingungen, der hohen Umgebungstemperaturen, der Anpassungstemperatur und der Lebensdauer sind die Anforderungen sehr anspruchsvoll. Der dynamisch abgestimmte Kreisel KTG-M5 ist für den Einsatz im Bohrbereich konzipiert.

Parameter

Installation

Die Produkte sollten so installiert werden, dass die X-(Y)-Achse und die Messreferenzachse übereinstimmen. Der Installationsfehler sollte weniger als 5 Fuß betragen.

Betrieb

1. Nur Produkte, die mit der entsprechenden Strom- und Regelkreisplatine übereinstimmen, benötigen eine Leiterplatte, um ordnungsgemäß zu funktionieren. Bitte erläutern Sie dies im Voraus.
2. Wenn das Produkt normal verwendet wird, sollten Sie den Strom einschalten, um den Motor etwa 40 Sekunden lang zu starten, und dann den Einschaltkreis einschalten, damit sich die Produkte im geschlossenen Regelkreiszustand befinden. Herunterfahren, trennen Sie den Regelkreis, sodass sich das Produkt im offenen Regelkreis befindet, und trennen Sie dann die Stromversorgung.
3. Das Produkt wird mit Strom versorgt und in 40 Sekunden heruntergefahren. Erschütterungen des Produkts sollten vermieden werden. Der Installationsvorgang sollte leicht sein, aufleuchten, das Produkt sollte nicht kollidieren und erschüttert werden.
4. Bei der Verwendung des Produkts ist es strengstens untersagt, den Stecker zu ziehen.
5. Produkt im Einsatz des Prozesses kann keinen Kurzschluss zwischen externer Stromversorgung verursachen.
6. Wenn während des Gebrauchs eine Anomalie auftritt, sollte der Strom sofort abgeschaltet und der Fehler isoliert werden. Wenn das Produkt einen internen Fehler aufweist, muss der Kunde mein Unternehmen umgehend benachrichtigen und die Reparatur wird von meinem Unternehmen organisiert.

Dimension

J30J-15T

Connector-Definition

Der Sockeltyp: J30J-15T (Kabellänge 160–175 mm).

HINWEIS: Das Gleiche gilt für J30J-21T. Wenn Sie einen anderen Sockel verwenden, erklären Sie dies bitte im Voraus.

Werkstatt

Anwendung
