Reihen-Neigungs-Sensor der hohen Präzisions-RS232/RS485 IP67 des Digitalergebnis-QJJ200
Produkteinführung

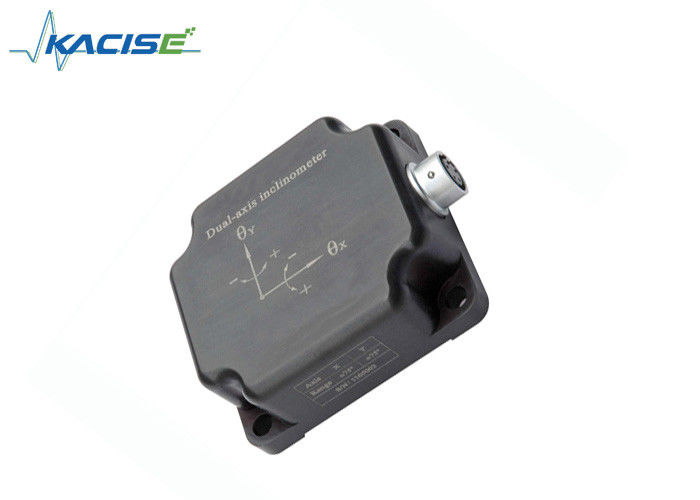

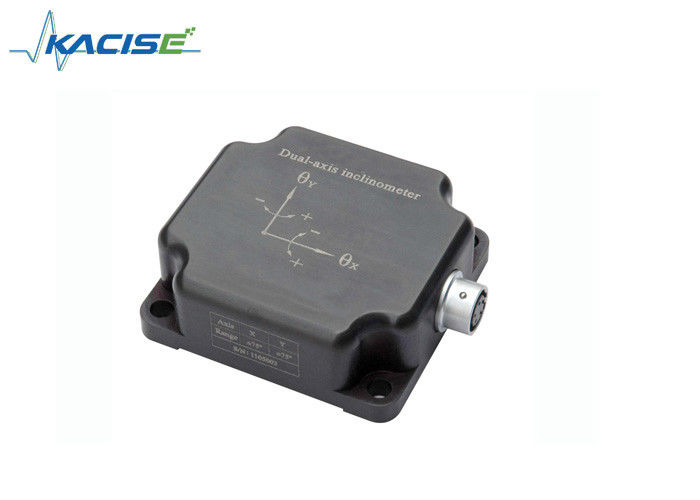

Neigungs-Sensor der Reihe QJJ200 ist MEMS-Neigungs-Sensor für das Messen des Winkels zwischen der gemessenen Oberfläche und der Horizontalebene. Eingebettetes MCU-Kontrollsystem, die AusgleichsTemperaturspanne die nichtlineare zweitenskorrektur innen (- 45 ℃ ~+85 ℃), unterdessen tuend, um die Gesamtgenauigkeit des Sensors zu verbessern.
Für Doppel-achsenneigungs-Sensor nehmen QJJ200 die Definition der Trägheitsnavigationsanlage des Neigungswinkels und der Rollwinkelberechnungsmethode, anders als eine einfache mechanische Kombination mit 2 Achsen an, um den Maßbedarf einer Vielzahl von Kontrollzonen zu erfüllen.
Dieser Sensor nehmen zur empfindlichen Gravitationstheorie, die den gegenwärtigen relativen horizontalen Haltungswinkel in der Realzeit ausgeben kann, einfach zu installieren und zu verwenden, Widerstand zur externen elektromagnetischen Störung an, können der rauen Umwelt und der langfristigen Arbeit im industriellen angepasst werden. Diese Art des Neigungs-Sensors ist für industrielle Automatisierung und Steuerung, Plattformen und andere Bereiche der Einstellungsmessung ideal. Die Sensoren sind hauptsächlich Klage für das Messen des statischen und dynamischen Maßes der langsamen Änderung, nicht Klage für dynamische Maße für schnelle Änderung.
Eigenschaften
- Breite Leistungsaufnahmestrecke, DC 8 | 30V
- Breite Betriebstemperatur, ℃ -45 | ℃ +85
- Entschließung besseres als 0,1 °
- Langzeitstabilität besseres als 0,3 °
- Klasse des Schutzes IP67
- Hohes Erschütterung resistance> 10000g
- Strecke ± 30 °, ± 90 °, ± 180 °, 0 ° | ° 360 (Rotation der vertikalen Fläche) optional
- Ertrag: Analogspannung 0 | 5V, Strom 4 | 20mA, RS232, RS485 optional
- Ertragprotokoll: Modus des Digitalergebniss RS232/RS485 für das Produkt, das Ausgabedatenprotokoll entsprechend userneeds, ein Standard-Modbus-RTUprotokoll oder verbraucherbestimmtes Protokoll vorgewählt.
Spezifikation
|
Leistung
Parameter
|
Strecke |
± 30 °, ± 90 °, ± 180 °, 0 ° | ° 360 |
| |
Entschließung |
<0>
|
| |
Nullfehler |
<0>
|
| |
Nullwiederholbarkeit |
<0>
|
| |
Nachdem der nullfehler entfernt worden ist |
<0>
|
| |
Bandbreite |
≥ 10 Hz |
| |
Datenaktualisierungsfrequenz |
5 | 100 Hz (optional) |
|
Elektrisch
Spezifikationen
|
Versorgungsspannung |
DC 8 | 30 V |
| |
Energie |
<0>
|
| |
Ausgabeschnittstelle |
RS485/RS232/Analogspannung 0-5V/analoger Strom 4-20mA
(optional)
|
|
Umweltsmäßig
Indikatoren
|
Lagertemperatur |
-55 ℃ | ℃ 100 |
| |
Betriebstemperatur |
-45 ℃ | ℃ 85 |
| |
Schock |
10000 g |
| |
Maße (Millimeter) |
55 × 37 × 24 |
| |
Gewicht (g) |
<100>
|
Einrichtungsinformationen
Einzelteil: QJJ200
Messende Achse: 1). einzeln,
2). zweiachsig,
3). Rotation der vertikalen Fläche
Messbereich: 030: ±30°
090: ±90°
180: ±180°
360: ±360°
Ertrag: AOV: Spannung 0~5V AOI: gegenwärtiges 4~20mA 232: Schnittstelle RS232
485: Schnittstelle RS485 KANN: KANN anschließen
Zum Beispiel: QJJ200-2) - 090-485, Neigungs-Sensor der Schnittstelle Biaxial/±90°range/RS485
Maß
Wohnungsmaterial: Aluminiumoxyd schwarze Mattinstallation: 4 Schrauben M4
Verbindungsstück: 50cm gerade Führung
