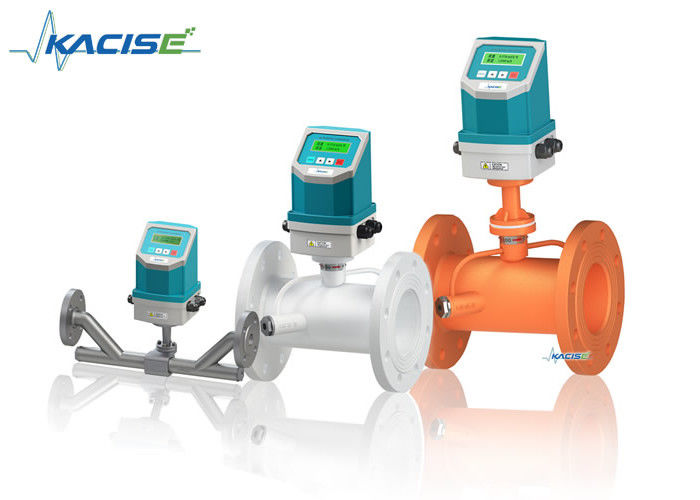

Hochgenaue Ultraschall-Durchflussmesser mit RS485 Modbus für DN15~6000mm-Rohre

Gastgeberteil

Grundsätze

Ultraschallzeitlücke

Genauigkeit

± 1%

Anzeige

2×20 Zeichen LCD mit Hintergrundbeleuchtung

Ausgang des Signals

Einweg 4~20mA Ausgang, elektrischer Widerstand 0~1K, Genauigkeit 0,1%

1-Wege-OCT-Puls-Ausgabe ((Pulsbreite 6 ~ 1 0 0 ms, Standard ist 2 0 0 ms)

Einweg-Relee-Ausgang

Eingangssignal

3 Wege 4 ~ 20mA Eingang, Genauigkeit 0,1%, Erfassung Signal wie Temperatur, Druck und Flüssigkeitsniveau

Verbinden Sie den Temperaturwandler Pt100, kann die Wärme/Energie-Messung beenden

Datenoberfläche

Isolieren Sie die RS485-Serienoberfläche, aktualisieren Sie die Durchflussmesser-Software per Computer, unterstützen Sie den Modbus, Meter-Bus usw.

Kabel

Kabel mit verdrehten Paaren, in der Regel mit einer Länge von weniger als 50 m;

Wählen Sie die RS485-Kommunikation aus. Die Übertragungsdistanz kann über 1000m betragen.

Zustand der Rohre

Rohrmaterial

Stahl, Edelstahl, Gusseisen, Kupfer, Zementrohr, PVC, Aluminium, Glas, Stahlprodukte, Liner sind erlaubt.

Rohrdurchmesser

DN15 ~ 6000 mm

Rohr in gerader Länge

Die Anlage des Wandlers sollte erfüllt sein: vor der Pumpe 10D, nach der Pumpe 5D, 30D.

Mittelfristig

Art der Flüssigkeit

Wasser, Meerwasser, Abwasser, Öl, Chemikalien (Alkohol, Säuren usw.), Pflanzenabfälle und andere Flüssigkeiten

Temperatur

-30 bis 160°C

Trübung

10 Uhr abends nicht so viel Blasen.

Durchflussgeschwindigkeit

0 ~ ± 10 m/s

Umwelt

Temperatur

Gastgeber: -20~60°C; Sensor: -30~160°C

Luftfeuchtigkeit

Gastgeber: 85% RH; Durchflusssensor: IP68, weniger als 2 m unter Wasser

Stromversorgung

DC8~36V oder AC85~265V oder Batterie

Verbrauch

1.5W
