Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA

Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA

  • Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA
  • Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA
Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA
Produktdetails:
Herkunftsort: China
Markenname: KACISE
Zertifizierung: ISO / CE / Explosion-proof
Modellnummer: KVF-Reihe
Zahlung und Versand AGB:
Min Bestellmenge: 1PC
Preis: Negotiable
Verpackung Informationen: Karton/Holzkiste
Lieferzeit: 7 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Kontakt
Ausführliche Produkt-Beschreibung
Druck: 1,6 Mpa, 2.5Mpa, 4.0Mpa (speziell) Durchmesser: DN15 | DN1800
Temperatur: -20°C - °C +160 Stromversorgung: 24VDC, 220VAC
Kommunikation: RS-485/MODBUS, HIRSCH Genauigkeit: ±1.0% (Standard)
Ausgangssignal: 4~20mA Installation: Einschraubgewinde/Flansch/Drei-Klammer
Sprache: Chinesisch, Englisch
Markieren:

komprimiertes Luftströmungsmeter

,

Einfügungsart Strömungsmesser

Flansch-Klammer Connecations-Turbulenz-Strömungsmesser-Gas-Strömungsmesser für Druckluft vom Luftkompressor

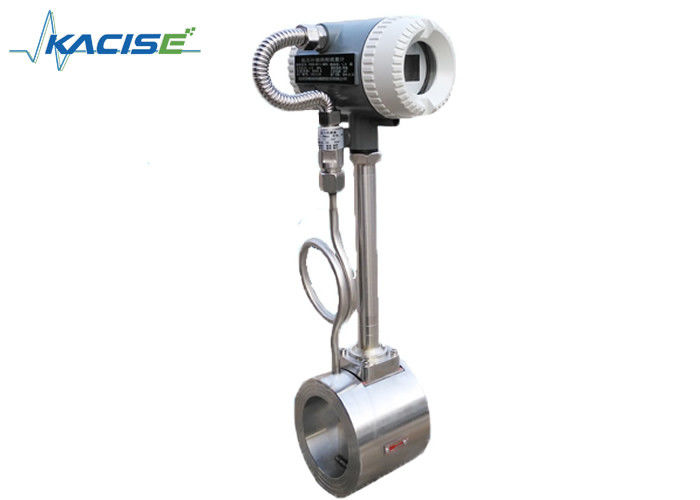

Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA 0



Einleitung

Karman-Turbulenzströmungsmesser, das in der Industrie weitverbreitet ist, ist eine Art Strömungsmesser gemacht, indem es das Phänomen von Carmen-Turbulenz verwendet. Wenn der Turbulenzgenerator vertikal in die Flüssigkeit eingefügt wird, wird Karman-Turbulenzstraße wenn die flüssigen bypades der Generator gebildet. Unter bestimmten Bedingungen kann der asymetrische Turbulenzzug stabil bleiben. In diesem Fall ist die Frequenz f der Turbulenz direkt zu v der Strömungsgeschwindigkeit der Flüssigkeit proportional, und umgekehrt proportional zu d der vorderen Breite des Turbulenzgenerators.

KVF-Strömungsmesser ist ein Karman-Turbulenzströmungsmesser unter Verwendung des Prinzips des Carmen-Turbulenzströmungsmessers, kann für Luft, Sauerstoff, Gas, Erdgas und anderes chemisches Gasmaß verwendet werden. Das Produkt nahm moderne differenziale Technik, zusammen mit dem Maß der Isolierung an und abschirmte und filternd, hatte es besitzt bessere Anti-Vibrationsleistungs- und Signalstabilität. Es wird durch kleinen Druckverlust, große Strecke, die hohe Präzision gekennzeichnet, fast unberührt durch flüssige Dichte, Druck, Temperatur, Viskosität und andere Parameter, wenn man Volumenfluss in Arbeitsbedingungen misst. Keine beweglichen mechanischen Teile, so hohe Zuverlässigkeit, kleine Wartung. Instrumentparameter können stabil für eine lange Zeit sein.



Eigenschaften



1. Flange&body: integral geschmiedete Stücke, vermeidet es, in pieces.100% Material SS304 aufzugliedern, wir kann materiellen Bericht zur Verfügung stellen.

2. Leiterplatte: Das Digitalschaltungsbrett, das höchst von der analogen Leiterplatte des Lieferantengebrauches, Digitalschaltungsbrett Anti ist, genießen die Vorteile von Anti-Vibrations- und von Entstörungs.

3. Flusskonverter: Unterscheidende Modularbauweise, Amateure kann funktionieren, auseinanderzubauen und leicht zusammenzubauen, vermeidet sie Unfallrisiken.

4. Schweißen: nehmen Sie die moderne Fischschuppetechnologie an, die die schweißende Naht schaut nett und glatt macht.

5. OVALE Technologie Japans mit einbetten-artigem Sensor, dreieckiges Prisma fällt nicht, wir beantragen bereits Patent herunter.

6. Unser mittlerer Temperaturfühler kann Höchsttemperatur um 350℃ messen, normal es ist -40~250℃.



Parameter



Rohr-Durchmesser DN15~DN1800
Meter-Materialien 1Cr18Ni9Ti
Nenndruck (Mpa) 1.6Mpa; 2.5Mpa; 4.0Mpa
Gemessene mittlere Temperatur (℃) -40~+250℃; -40~+350℃
Umweltbedingungen Temperatur: - 10~+55℃, Feuchtigkeit 5%~90%, Druck: 86~106Kpa
Genauigkeitsklasse Flüssigkeit: Lesung ±0.5
Messendes Gas oder Dampf: reading±1.0, ±1.5
Ablehnungsverhältnis 1:10; 1:15
Druckverlustkoeffizient CD<2>
Ausgangssignal 4-20mA oder Impuls
Stromversorgung

Sensor: +12VDC, +24VDC

Übermittler: +24VDC

Auf Standortanzeige: Batterie 3.2V

Signalübertragungslinien STVPV3×0.3 (Dreidraht), 2×0.3 (Zweidraht)
Installation Integrierter festklemmender Flansch oder Flanschverbindung
Getriebeabstand ≤500m
Bus-Leitungs-Schnittstelle Mann threadM20×1.5
Explosionsniveaus ExdIIBT6
Schutzklasse IP65
Erlauben Sie Erschütterungsbeschleunigung 1.0g























































Vorbildliche Auswahl



KVF                     Parameter
Nenndurchmesser DNXX                   DN15~DN1800 (Millimeter)
Struktur F                 Fernart mit Anzeige
Y                 Kompakte Art mit Anzeige
Genauigkeit               Rohrart: Klasse 1,0
B               Einfügungsart: Klasse 2,5
Nenndruck 16             1.6Mpa
XX             Kundenbezogenheit
Max. Temp. vom Medium M           <250>
H           >250℃
Andere Funktion P         Mit Druckausgleich
T         Mit Temperaturausgleich
Pint         Mit Druck- und Temperaturausgleich
Energie 1       12~28VDC
2       85~265VAC (Fernanzeige)
3       Lithium-Batterie 3.6V (auf Standortanzeige)
Ertrag     4-20mA
M     Spannungsimpuls
H     HIRSCH
R1     RS232
R2     RS485
Installation 1   Flansch
2   Klammernflansch
3   Einfügung
4   Faden
5   Klammer
Explosionssicher Kein explosionssicheres
B Tatsächliches explosionssicheres
G Flammenbeweis



Fertigung und Aktien

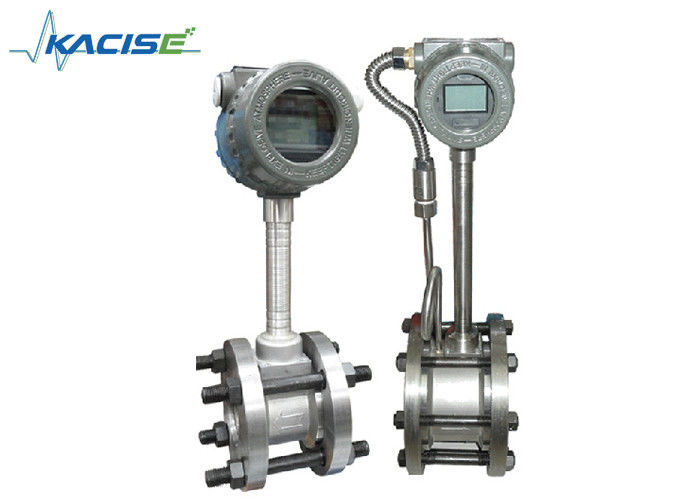

Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA 1



Paket



Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA 2

Anwendung



Flansch-Klammern-Druckluftwirbelablösungs-Strömungsmesser, Turbulenzgas-Strömungsmesser 4 - 20mA 3
