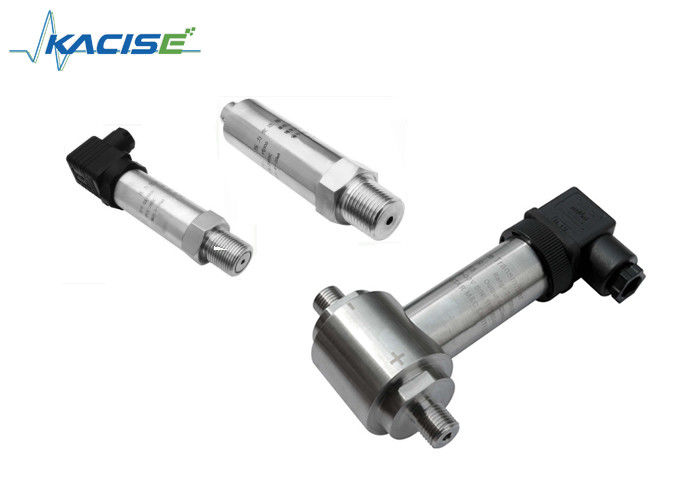

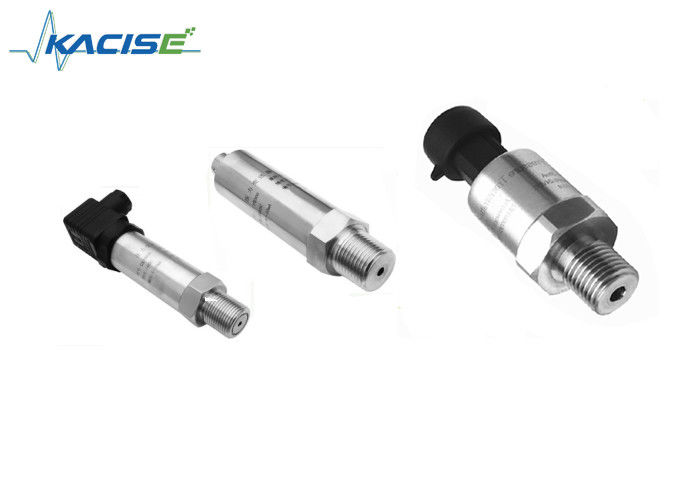

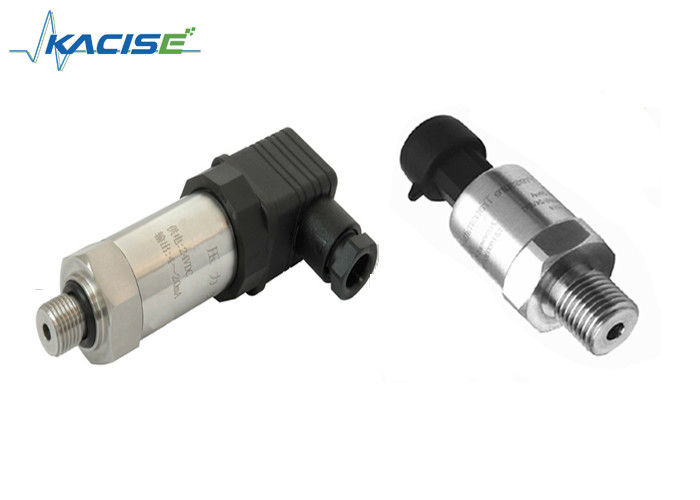

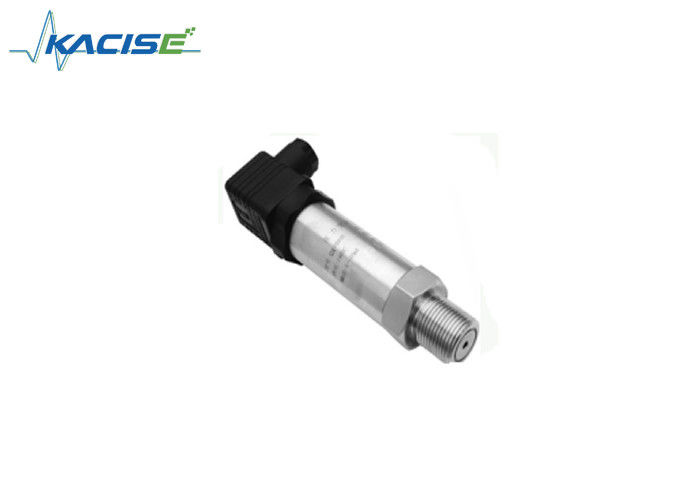

Explosionssichere, hochgenaue Drucksensoren der GXPS800-Serie mit breitem Temperaturbereich für Baumaschinen

Anwendung

• Baumaschinen
• Automobilmotor
• Hochdruck-Common-Rail-Motor
• Hohe Temperatur und kalte Umgebung
• Öldruckmessung in Tiefbrunnen
• Kesseldruckprüfung
• Erdgasspeichergerät
• Hydraulische Schmierung

Besonderheit

• ±0,1, ±0,25, ±0,5 % FS
• Sputterfilmkern
• Beständig gegen hohe Temperaturen von 150℃
• Vollständig verschweißt, kein „O“-Ring
• Eine Vielzahl von Anschlüssen und Druckanschlüssen
• Nicht polarisierter Zweidraht-Stromausgang
• DC- und AC-Ausgang
• Eigensicher, explosionsgeschützt, CE-Zertifikat
• RoHS-konform

Einführung

Der Sputterfilm-Drucktransmitter der GXPS800-Serie ist ein Hochtemperaturprodukt mit großer Reichweite und hoher Präzision. Weit verbreitet bei der Druckerkennung von Gasen und Flüssigkeiten wie Wasser, Öl, leicht korrosiven Flüssigkeiten und Gasen.

Der Begriff „Sputterfilmkern“ bezieht sich auf die Verwendung chemischer Methoden. Dabei wird der Kernkörper durch chemische Methoden auf den elastischen Körper aufgesputtert, eine Isolatorschicht aufgesputtert, anschließend wird eine Reihe von Messungen auf dem Isolator durchgeführt, bei denen eine dünne Metall-Wheatstone-Brücke und Temperaturkompensationswiderstände verwendet werden, und schließlich wird der Metallfilmwiderstand mit einer Schicht aus isolierendem Material überzogen. Wenn der Kernkörper durch Druck eine Elastomerverformung im elastischen Körper auftritt, entsteht ein dünner Metallfilm, eine Sputtering-Wheatstone-Brücke entsteht zusammen mit der Verformung, um einen linearen Ausgang zu erzeugen.

Definition elektronischer Schnittstellen und Signale

Parameter
