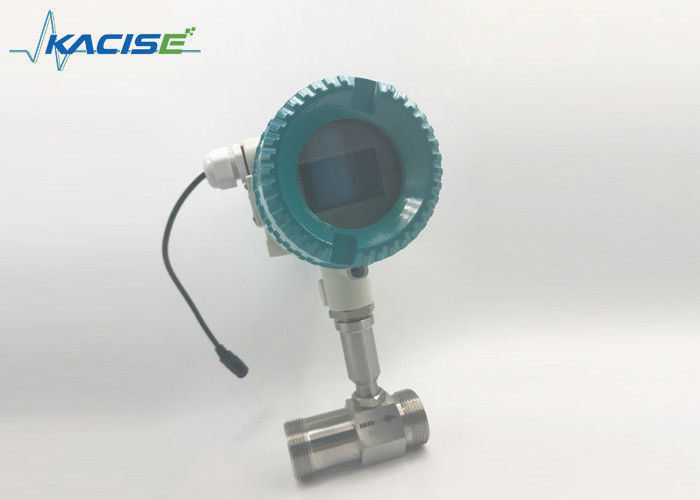

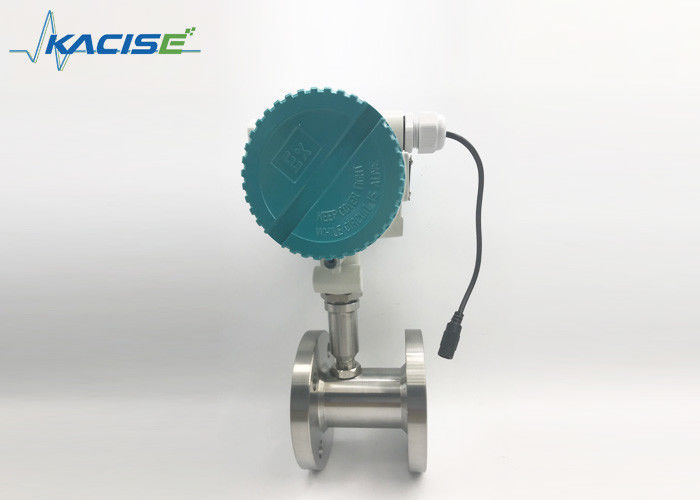

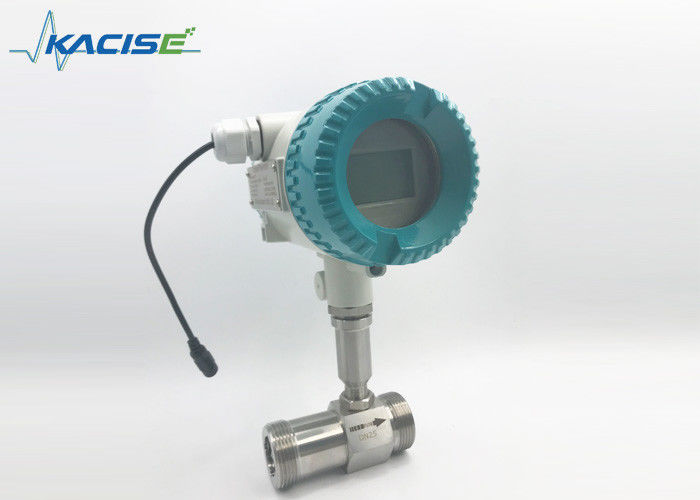

Edelstahl-Turbinen-Strömungsmesser LWGY-25 4-20mA gab Druck 1.6-6.3Mpa aus

Turbinen-Strömungsmesser des Analogergebnis-4-20mA des Edelstahl-LWGY-25





Beschreibung



Gesundheitliche Art Turbinenfluß metera Strömungsmesser, die weit in den Industrien von pharmazeutischem zutraf, Nahrung, Getränk für Maß, Aufstapeln, Steuerung, Füllung, drehendes Teil etc. vom Strömungsmesser wird vom speziellen Material gemacht, das gute Rostschutzmittel- und Rostbeweisleistung besitzt. Struktur des Strömungsmessers ist entworfene und groß genehmigte Genauigkeit des Special und Wiederholbarkeit des Strömungsmessers. Produkt auch mit einfacher Wartungsverbindung, die für die pharmazeutische und Getränkeindustrien passend ist.



Eigenschaften

 Hohe Genauigkeit, im Allgemeinen bis zu ±1%R, ±0.5%R, hohe Genauigkeit bis zu 0.2%R
Gute Wiederholbarkeit, kurzfristige Wiederholbarkeit bis zu 0,05% | 0,2%, in der Geschäftsregelung ist die bevorzugte Wahl des Strömungsmessers.
 Ertrag des Impulsfrequenzsignals, passend für Zählwerk und Verbindung mit PC; keine Nullpunktverschiebung und starke Störung widerstehen
 Hochfrequenzsignal (3~4KHz) kann erhalten werden, die Signalentschließung ist stark.
 Mittleren und großen Durchmesser der breiten Palette, bis zum 1:20, kleines Kaliber 1: 10.
 Kompaktbauweise u. bequeme Wartung



Spezifikationen



Paremeter		Wert	Einheit
Durchmesser	Faden	4, 6, 10, 15, 20, 25, 32, 40	Millimeter
	Flansch (Klammer)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200	Millimeter
Genauigkeit		±1, ±0.5, ±0.2 (besonders angefertigt)	%R
Streckenverhältnis		1:10, 1:15, 1:20
Sensor-Material		304, 316 (L) Edelstahl etc.
Arbeiten Umwelt	Mittlerer Temp.	-20~120	°C
	Umgebender Temp	-10~55	°C
	Relative Luftfeuchtigkeit	5%~90%
	Atmosphärendruck	86~106	KPa
Signalausgabe		Sensor: Impulsfrequenzsignal, niedriges elektrisches level≤0.8V, hohe Stufe ≥8V Übermittler: Zweidraht, 4-20 MA DC-Stromsignal
Comm-Schnittstelle		RS485
Stromversorgung		Sensor: +12V DC, +24V DC (optional) Übermittler: +24V DC Lokale Anzeichenart: eingebaute Zelle des Lithiums 3V oder +24VDC-External
Signalübertragungs-Draht		STVPV3×0.3 (3 Draht), 2×0.3 (Draht 2)
Getriebe-Abstand		Nicht mehr als 1000	m
Bus-Leitungs-Schnittstelle		Grundlegende Art: Hausman-Verbindungsstück oder Draht mit 3 Kernen; Explosionssichere Art: M20 × 1,5 (f)
Explosiv-sicherer Grad		Grundlegende Art: Nichtexplosionsbeweis; explosionssichere Art: ExdIIBT6
Schutzniveau		IP65



























































Messbereich u. Funktions-Druck



Durchmesser (Millimeter)	Standardstrecke (m3/h)	Ausgedehnte Strecke (m3/h)	Normale Verbindung u. Druck-Bewertung (MPa)	Spezielle Druck-Bewertung (MPa) (Flansch-Verbindung)
DN4	0.04~0.25	0.04~0.4	Faden connection/6.3	10, 16, 25
DN6	0.1~0.6	0.06~0.6	Faden connection/6.3	10, 16, 25
DN10	0.2~1.2	0.15~1.5	Faden connection/6.3	10, 16, 25
DN15	0.6~6	0.4~8	Faden connection/6.3	4,0, 6,3, 10, 16, 25
			Flansch connection/2.5
DN20	0.8~8	0.45~9	Faden connection/6.3	4,0, 6,3, 10, 16, 25
			Flansch connection/2.5
DN25	1~10	0.5~10	Faden connection/6.3	4,0, 6,3, 10, 16, 25
			Flansch connection/2.5
DN32	1.5~15	0.8~15	Faden connection/6.3	4,0, 6,3, 10, 16, 25
			Flansch connection/2.5
DN40	2~20	1~20	Faden connection/6.3	4,0, 6,3, 10, 16, 25
			Flansch connection/2.5
DN50	4~40	2~40	Flansch connection/2.5	4,0, 6,3, 10, 16, 25
DN65	7~70	4~70	Flansch connection/2.5	4,0, 6,3, 10, 16, 25
DN80	10~100	5~100	Flansch connection/2.5	4,0, 6,3, 10, 16, 25
DN100	20~200	10~200	Flansch connection/2.5	4,0, 6,3, 10, 16, 25
DN125	25~250	13~250	Flansch connection/1.6	2,5, 4,0, 6,3, 10, 16
DN150	30~300	15~300	Flansch connection/1.6	2,5, 4,0, 6,3, 10, 16
DN200	80~800	40~800	Flansch connection/1.6	2,5, 4,0, 6,3, 10, 16

Einrichtungsinformationen



Modell								Anmerkungen
KTF
DN	4							4 Millimeter
	6							6 Millimeter
	10							10 Millimeter
	15							15 Millimeter
	20							20 Millimeter
	25							25 Millimeter
	32							32 Millimeter
	40							40 Millimeter
	50							50 Millimeter
	65							65 Millimeter
	80							80 Millimeter
	100							100 Millimeter
	125							125 Millimeter
	150							150 Millimeter
	200							200 Millimeter
Art		N						Sensor-Art: Energie +12V oder 24V, gab System-Impulskennzeichen mit 3 Drähten aus
		A						Übermittlerart: +24V-Energie, gab 2 Draht 4-20 MA aus
		B						Intelligente Art: Lithiumzelle, lokaler Indikator, ohne Signalausgabe
		C						Intelligente Art: +24V-Energie, lokaler Indikator, 2 Ertrag des Drahtes 4-20mA/pulse
		C1						Intelligente Art: +24V-Energie, lokaler Indikator, Kommunikation RS485
								Protokoll
		C2						Intelligente Art: +24V-Energie, lokaler Indikator, HIRSCH-Protokoll
Genauigkeit			05					0,5
			10					1,0
			02					0,2 (Sonderauftrag, lange Lieferfrist)
Strecke				W				Ausgedehnter Messbereich
				S				Standardmessbereich
Körper-Material					S			304 SS
					L			316 (L) SS
Explosionssicher						N		Nicht explosionssicher
						E		Explosionssicher, ExdIIBT6
Druck-Bewertung							N	Normal
							H (X)	Hochdruck
