Antikorrosive Keramikkernen Präzisionsdrucktransmitter
Merkmal
- Mehrere Druckbereiche optional, kleiner Messbereich verfügbar
- 0/4-20mA, 0/1-5V, 0-10V Ausgang optional
- Unterwasser- und Gewindeinstallationsmethode optional
- Nichtpolaritäts 2-Leitungstrom-Ausgang
- Wechselspannungs- und Gleichspannungsausgang
- Nichtpolarität des Blei-Drahtes in einem Zweidrahtsystem
Anwendung
- Feuerfähige Mittelklasse
- Explosionssicherer Standort
- Messung des Niveaus von stark ätzenden Flüssigkeiten
- Messung des Edelflüssigkeitsniveaus
- Korrosionsmedium
- Chemieversuch
- Ein Hochtemperaturfeld
Anweisungen
GXPS440 Präzisionsdrucktransmitter für korrosionsfeste Keramikkerne ist ein hoch zuverlässiger, stabiler, hochpräziser Keramikkern für die empfindlichen Komponenten des Niveausenders.
Weit verbreitet bei der Messung von Niveaus in kleinem Maßstab, wie Wasser, Öl, Erdgas, verflüssigtes Erdölgas und andere ätzende Flüssigkeiten und Gase.

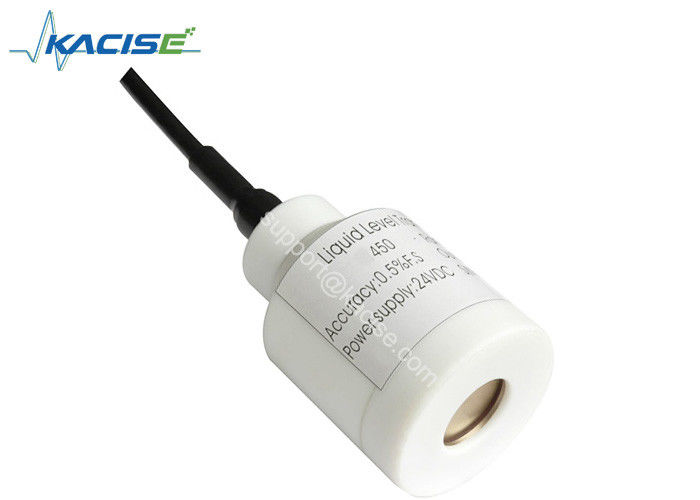

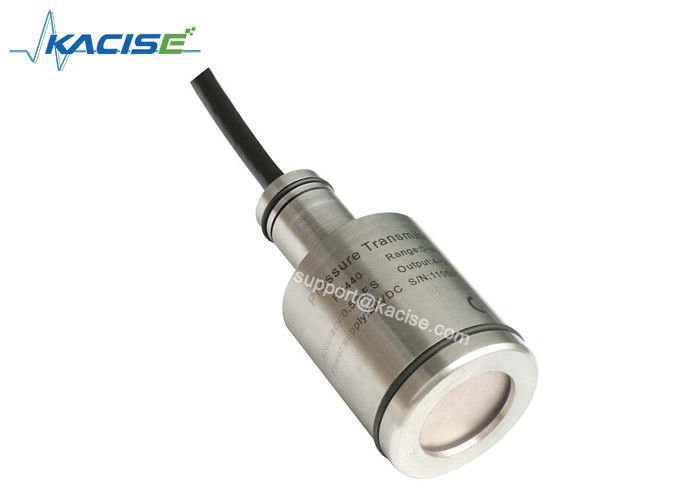

GXPS440 ist die 316L SS-Hülle plus der Keramikkondensator-Kernkörper, GXPS450 ist verwendet eine Titanlegierung + PTFE-Hülle, Keramikkernen verwendet international renommierte Marken,Programmierbare Transmitterumwandlungsschaltung, und erleichtert die Kalibrierung und leichte Verschiebung in Null- und Vollskala.
Nach unterschiedlicher Nutzung des Standorts können wir die Verschleißfestigkeit, Ölbeständigkeit, Säure- und Alkalibeständigkeit, hohe Festigkeit des speziellen Luftleitkabeln konfigurieren.
Explodieren verhindern ist intrinsisch sicher, Isolierung explodierungssicher, Explosionssicher, CE-Zertifizierung.
Zwei Leitersysteme für die Umlaufleistung, nichtpolarer Leiter; drei Leitersysteme für die Spannungsausgabe von Wechselstrom und Gleichstrom
Definition der elektronischen Schnittstelle und der Signale
| Ausgangssignal |
| Zwei Drähte |
4 bis 20 mA |
| Drei Drähte |
4 bis 20 mA, 0 bis 20 mA |
0/1 ~ 5V, 0 ~ 10V(dc)
|
| Elektrische Verbindung |
| Kabel |
Zwei Leitungen |
Drei Leitersystem |
| Rot |
Macht |
Leistung |
| Blau/Grün |
Null |
Ausgabe |
| Schwarz |
Ausgabe |
Kraftbefestigung |
| Gelb |
Schirmleiter |
Schirmleiter |
Parameter
| Spezifikationen. |
Zahlenwert |
| Druckbereich |
0~0,5......50 mH2O |
| Überlastdruck |
1.5 mal Nennwert |
| Sekundäre Eindämmung |
3 mal Nennwert |
| Genauigkeit |
±0,25% F.S., ±0,5% F.S., ±1,0% F.S. wählbar |
| Stabilität |
Typischer Bereich: ± 0,25% F.S., Max. Wert: ± 0,5% F.S. |
| Betriebstemperatur |
-20°C bis 80°C (oder -20°C bis 120°C) |
| Kompensationstemperatur |
-10°C bis 70°C (digitale Kompensation aller Temperaturbereiche) |
| Mittlere Kompatibilität |
Alle Kaustischen Medien Kompatibel mit Keramik und PTFE |
| Elektrische Leistung |
Linie 2 |
Linie 3 |
| Ausgangssignal |
4 bis 20 mA |
0/1 ~ 5V |
0 bis 10 V |
0 bis 20 mA |
| Stromversorgung |
24 VdC Nennwert 10 ~ 30 Vdc |
24 VdC Nennwert 6 ~ 24 Vdc |
24VDC Nennwert 11~30Vdc |
24VDC Nennwert 11~30Vdc |
| Belastungswiderstand |
(U-10)/0.02 (Ω) |
> 100k Ω |
| Isolierung |
> 100M Ω @50V |
| Elektrische Leistung |
500 V @ 60 Sekunden |
| Schwingung/Einschlag |
10g/5~2000Hz, Achsen X/Y/Z 20g Sinus 11ms |
| Elektrische Verbindung |
Dichtung 6 Grad, Schutz IP68 |
| Reaktionszeit |
10 ms |
| Druckart |
Druckmessgerät |
| Bescheinigung |
von Natur aus sicher, explosionssicher, Isolierung, Explosionssicherheitsbescheinigung CE |
| Elektromagnetische Kompatibilität |
Elektromagnetische Strahlung:EN50081-1/-2; elektromagnetische Empfindlichkeit: EN50082-2 |
| Verteidigen Sie den Blitz |
Luftleitungsdrucksicherheit 8000V, Kabelleitungsdrucksicherheit 4000V |
Bestellinformationen
GX-Typ-Bereich-Ausgabe-Genauigkeit-Leistung-Kabellänge-Paket
- Typ: PS440= Piezwiderstandskeramischer Kern, PS450= Piezoelektrische Kapazität Keramischer Kern, RSV=Reserved
- Reichweite: 0,5 m......50 m= die obere Grenze des Bereichs
- Ausgabe■ A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Genauigkeit:0.25=±0.25% F.S., 0.5=±0.5% F.S., 1.0=±1.0% F.S.
- MachtDies ist der Fall, wenn die Leistung von DC24=24VDC, AC110=110VAC@60Hz, AC220=220VAC@50Hz ist.
- Kabellänge: XXm=XX Meter 1-150m
- Paket:1 Stück pro Verpackung mit Bb, Schaum
Z.B.GXPS450-2,5-m-A-0,5-DC24-5m-Schaum
PS450 mit piezoelektrischem Keramikkern, Prüfbereich 0-2,5mH2O, 24Vdc-Stromversorgung 4-20mA Ausgang, mit 5m Kabel, Schaum verpackt.
