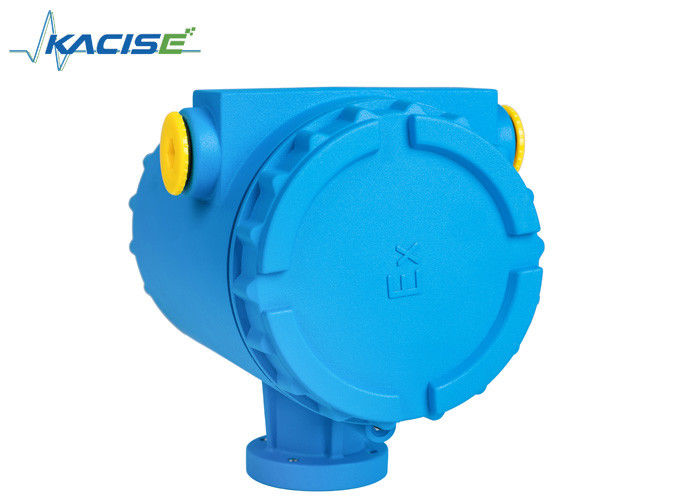

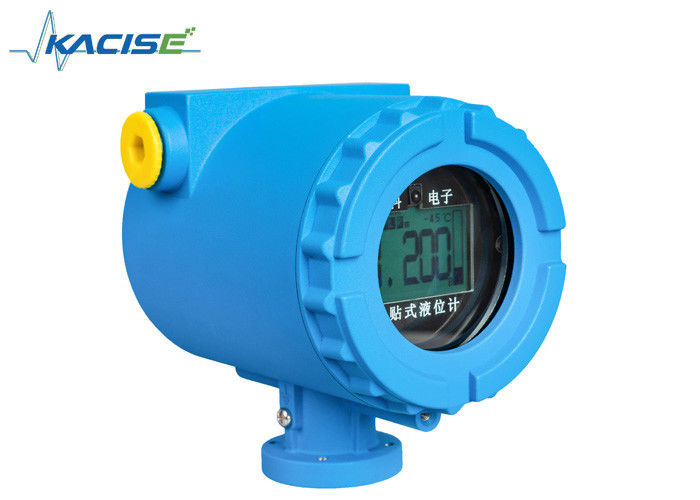

KXEUL01 Außenmontierte Behälter zur Überwachung des Flüssigkeitsniveaus für stark ätzende Flüssigkeiten
1 Funktionsprinzip
Externer Flüssigkeitshebelsensor mit Sonar-Bereichsprinzip, mit dem Temperatur-Integrationssensor, um das Sonarsignal zu verarbeiten. Der Sensor ist in die Außenwand des Tanks eingefügt.Mit dem patentierten Algorithmus die Höhe der Flüssigkeit im Tank berechnen und an ein Fernbedienungssystem senden (z.B..DCS) durch (4-20) mA, HART, RS-485, Modbus.
Nach der Abbildung rechts wird die Zeit berechnet, in der das Signal von der Flüssigkeitsoberfläche aus übertragen und empfangen werden soll.Die Signale des Wandlers werden in den Prozessor eingespeist und dann durch einen patentierten Algorithmus verarbeitet, um die Höhe der Flüssigkeit nach der Formel zu berechnen:
Schnelle Details
Herkunftsort:
Shaanxi, China (Festland)
Markenbezeichnung:
Kacise
Modellnummer:
KXEUL01
Verwendungszweck:
Niveausensor
Die Theorie:
Ultraschallsensor
Ausgabe:
(4-20) mA, HART, RS-485, Modbus
Wiederholbarkeitsfehler:
±5 mm
Leistung:
24V Gleichspannung ± 5% ((Zwei-Draht-System))
Außenmaterial:
aus gegossenem Aluminium
Eintrittsschutz:
IP67
Explosionssichere Markierung:
ExdmIICT6
Anwendbare Standorte:
alle explosionsfähigen Gasatmosphären mit Ausnahme der Kohlengrube
Umgebungstemperatur für das Bedienfeld:
-40°F bis +140°F
Umgebungstemperatur für die Ultraschallsonde:
-40°F bis +212°F
Messbare Tankwandstärke:
max. 70 mm
Versorgungsfähigkeit
Versorgungsfähigkeit: 300 Stück/Stück pro Monat
Verpackung und Lieferung
Verpackungsdetails
1 Satz in 1 Karton mit der Größe 770*290*200 (mm) oder 600*290*200 (mm)
Hafen
Lian Yungang/Shanghai/Tianjin oder anderer Hafen auf Wunsch des Kunden
Außen montierte Behälter Überwachung des Flüssigkeitsniveaus für stark ätzende Flüssigkeiten
- Es gibt keine zerstörungsfreien Installationen, keine Bohrungen an der Tankwand, man befestigt die Sonde einfach mit einem Magnetsauger, einem Klebstoff oder einem Träger, kein Schweißen und keine Störungen beim normalen Gebrauch.speziell für Behälter mit giftigen, starke ätzende, alkalische Flüssigkeit im Inneren.
- Die Montage stört die normale Benutzung des Tanks nicht.
- Keine besonderen Anforderungen an Mittel- und Behältermaterial.
- Explosionssicher.
- Anwendbar unter verschiedenen komplizierten Bedingungen.
- Selbstregelungstechnologie zur Sicherstellung stabiler Leistung
- Autokalibrierung.
- Eine starke Störungssicherung.
Was kann die fortschrittliche TechnologieNichtzerstörende AnlagenIch gebe dir?
Das ist es.Sicherheit und BequemlichkeitundKosteneinsparungen.
Sie müssen sich nicht darum kümmern, ob in dem Tank hoher Druck, giftige oder stark ätzende Flüssigkeit vorhanden ist.
Parameter
| Wiederholbarkeitsfehler |
2 mm |
| Messbare Tankwandstärke |
Maximal 50 mm |
| Tankmaterial |
Stahl, Edelstahl, Glas, Kunststoffe ohne Schaumstoff und andere kompakte Stoffe
die Materialien.
|
| Messmedium |
Reine Flüssigkeit, milchige Flüssigkeit, Suspensionflüssigkeit |
| Umgebungstemperatur: |
-4°F~140°F ((die maximale Temperatur für den Hochtemperaturtyp beträgt 302°F) |
| Umgebungsfeuchtigkeit |
15% bis 100% RH |
| Leistung: |
Gleichspannung 24V 0,05A |
| Ausgang des Signals |
Relais-Ausgang |
| Relaiskapazität |
Gleichstrom 30V 6A / Wechselstrom 250V 6A |
| Durchmesser des Gewindeloches |
Φ8 mm (Adaptivkabeldurchmesser Φ6~8 mm) |
| Muscheldrüsen |
Aluminiumguss |
| Schutz vor Eintritt von Schalen |
IP65 |
| Explosionssicher |
ExdmIICT6 |
| Anwendbare Standorte |
Explosionsfähige Gasatmosphäre mit Ausnahme von Kohlengruben |
| Sensor (Sonde) - Hülsenmaterial |
Edelstahl Sensor (Sonde) Hülle Material: Edelstahl |
| Standardanschluss |
G1/2 |
Anwendung
Unsere Flüssigkeitskontrolle/Schalterhat eine sehr gute Anwendung für Öl oder gefährliche Chemikalien.
Medium, das bereits in:
| Flüssiges Gas |
Ethylen |
Salzsäure |
Salpetersäure |
Schwefelsäure |
| Propylen |
Aqua Carbolisata |
Speiseöl |
Rohöl |
Lackverdünner |
| Salzlake |
Butadien |
Chlorethylen |
Leichte Kohlenwasserstoffe |
Kaustische Sodaflüssigkeit |
| Methylamin |
|
Leichtöl |
Benzin |
C3 |
| Kerosin |
Xylol |
Oxalsäure |
Oxiran |
* |
| Karbinol |
Ethanol |
Dimethyl * |
Dimethyl * |
Diesel |
Anwendbar für verschiedene Arten von Behältern, wie zum BeispielSpirale Behälter, Standbehälter und horizontale Behälter.
Vergleiche
Also...Warum?ist unsereSteuerung/Schalter für den Flüssigkeitspegelist Ihre beste Wahl anstelle der traditionellen Ebene Steuerung / Schalter?
Lassen Sie uns den Vergleich zwischen unserem Level-Switch und dem traditionellen sehen:
|
Unser Levelwechsel |
Herkömmlicher Niveauschalter |
| Einrichtung |
Keine Bohrungen.
Bequem und sicher.
|
Bohrungen sind erforderlich.
Das ist unbequem.
|
|
Reparatur, Wartung oder
Ersatz für eine neue Höhenmessgerät
|
Keine Störungen beim normalen Gebrauch des Tanks. |
Die Benutzer sollten die gesamte Flüssigkeit in den Tank ablassen und reinigen.
kann nicht für Tage verwendet werden, an denen
Das führt zu Verzögerungen und großen Verlusten.
|
Schlussfolgerung:UnsereFlüssigkeitsgrad
Kontrollschalterhat die absolut ausgeprägte und wettbewerbsfähige
Vorteile bei der Kontrolle des Niveaus, insbesondere bei der Kontrolle gefährlicher Stoffe
Flüssigkeit (giftig, stark ätzend, sauer...) unter hohem Druck und hermetisch versiegelt
Ein Panzer.
Verpackung und Versand
- Einzelverpackung
- Das Produkt wird zwischen zwei Schwämme verpackt.
- Größe: 600 mm*110 mm*290 mm
- Bruttogewicht: ca. 10 kg (Gewicht variiert je nach Länge des Sondenkabeln)
