Herkunftsort:
China
Markenname:
KACISE
Zertifizierung:
CE
Modellnummer:
MPTD-5000

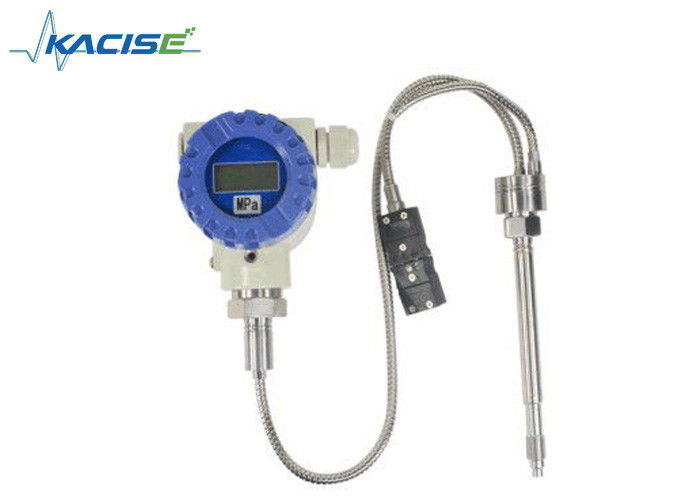

Starrstamm Sanitäre Schmelzdruckwandler Nichtgiftiges Material für Lebensmittelverarbeitungsgeräte
Beschreibung
Der Melt Pressure Transducer der GX MPTD-5000-Serie ((Rigid Stem & Sanitary) kann Druck und Temperatur an einem Punkt messen, was in der Medizin und in der Lebensmittelprozessanlage weit verbreitet sein kann.Das Modell 5000T ist mit Thermoelement. Zero & span kann verstellbar sein; mit verstärktem Signal kann mit PLC verbunden werden. Es hat die Vorteile hoher Präzision und zuverlässiger, guter Qualität, interne 80% Kalibrierung.
Merkmal
Anwendung
Spezifikation
Parameter | |
Reichweite | 0...3,5 MPa bis 0...150 MPa |
Ausgabe | 3.33mV/V, 2.00mV/V |
Genauigkeit | ±1,0% FS, ±1,5% FS |
Stromversorgung | 10VDC (6 bis 12) VDC |
Wiederholbarkeit | ±0,2% FS |
Brückenwiderstand | 350 Ohm ± 10% |
Überlastdruck | 1.5 × FSO |
Interne Kalibrierung | 80% ± 1,0% |
Widerstand gegen Isolierung | 200MΩ @ 100Vdc |
Max. Membrantemperatur | 200°C |
Membranmaterial | 15-5PH beschichtetem Edelstahl |
Elektrische Steckverbinder | 5PIN, 6PIN |
Prozessanschluss | 1/2 ′′-20UNF, M14 × 1.5, M18×1.5 (Kundenentwurf)) |
Abmessung
MPTD-5000
MPTD-5000T
Anleitung zur Bestellung
Modell | Bereich (bar) | Ausgabe | Schraubfaden | Elektrische Verbindung | Andere Anforderungen |
Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 515/2014 aufgeführt. | --- | --- | --- | --- | --- |
Beispiel: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN |
Vorsichtsmaßnahmen bei der Installation
Einrichtung
Das Membran des Sensors ist das am leichtesten beschädigte Teil, bitte lassen Sie die Schutzkappe vor der Montage nicht fallen.und bei der Installation auf den Schutz des Sensordiaphragmas achtenDie Bearbeitung der Montagelöcher ist nach den technischen Anforderungen der Größe und Größentabelle der Montagelöcher vorzunehmen.um zu vermeiden, dass die Installation des Lochs nicht Standard verursacht den Kratzer die Membran des Sensors und beeinflussen den Sensor normale Arbeit.
Abbau
Um sicherzustellen, dass beim Einbauen des Lochs keine metallischen Fremdkörper oder Kunststoffe zurückbleiben, sollten alle Sensoren vor dem Reinigen des Extruders aus der Maschine entfernt werden.Der Sensor kann nur entfernt werden, wenn das Polymer in einem heiß geschmolzenen Zustand ist., entfernen und sofort mit einem weichen Tuch die Sensorsonde Zwerchfell abwischen.kann das Installationsloch des speziellen Reinigungswerkzeugs zur Bereitstellung des Restmaterials im Loch zur Erleichterung der nächsten Installation bereinigen.
Anlauf
Vor dem Einsatz der Ausrüstung muss eine ausreichende Erwärmungs- und Schmelzzeit gewährleistet werden.um sicherzustellen, dass alle Materialien im Membranteil des Sensors vor der Extrusionsmaschinenarbeit im Schmelzzustand sind.
Standort
Die Sonde des Sensors kann hohen Temperaturen widerstehen, aber die Temperatur der Hülle muss unter 80°C liegen.Der Benutzer muss darauf achten, dass der im Raumtemperaturumfeld befestigte Sensorgehäuseteil installiert wird.Die Isolierung der Hülle und des Hochtemperaturbereichs ist vorteilhaft, um die Messgenauigkeit und die Lebensdauer des Sensors zu verbessern.
Überlastungseffekt
Bei der tatsächlichen Druckregelung, vorzugsweise innerhalb des Nenndrucks, obwohl der Sensor eine gewisse Überlastkapazität aufweist,Aber die lange Überlastung beeinträchtigt die Messgenauigkeit und Lebensdauer des Sensors.
Elektrische Verbindung
Bei der elektrischen Verbindung muss das Verbindungskabel zum Ausgangssignal des Senders separat durch den Verkabelungsslot angeschlossen werden, um Störungen durch die Szene zu vermeiden.
Richtiges und falsches Schema für die Größe des Montierloches
Montageöffnung
Flächensiegelt | |||||
![]() |
D1 | M18 × 15 | M22 × 15 | G3/8 | G3/4 |
D2 | Φ10.2 | Φ16.1 | Φ10.2 | Φ18.3 | |
D3 | Φ15.5 | Φ20.1 | Φ14.5 | Φ24.2 | |
M | Φ19 | Φ23 | Φ17 | Φ28 | |
Eine | 11 | 11 | 9 | 11 | |
B | 13 | 13 | 10 | 14 | |
C | 40 | 25 | 25 | 40 | |
45° Steigung versiegelt | |||||
![]() |
D1 | M12x1.5 | M14x1.5 | 1 / 2 - 20 UNF | M18x1.5 |
D2 | F8.1 | F8.1 | F8.1 | Φ10.2 | |
D3 | Φ10.8 | Φ12.5 | Φ11 | Φ15.5 | |
D4 | Φ13 | Φ15 | Φ14 | Φ19 | |
Eine | 6 | 6 | 6 | 6 | |
B | 9 | 9 | 9 | 11 | |
C | 16 | 16 | 16 | 20 |
Schematisches Diagramm der elektrischen Verbindung
