Herkunftsort: | China |
Markenname: | KACISE |
Zertifizierung: | CE |
Modellnummer: | KXTUF |
Min Bestellmenge: | 1-teilig |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton/Holzetui oder Kundenanträge |
Lieferzeit: | 5-8 Werktagen |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Versorgungsmaterial-Fähigkeit: | 10000pcs/month |
Genauigkeit: | ±1, ±0.5, ±0.2 (besonders angefertigt) | Strecken-Verhältnis: | 1:10, 1:15, 1:20 |
---|---|---|---|
Comm-Schnittstelle: | RS485 | Signalübertragungs-Draht: | STVPV3×0.3 (3 Draht), 2×0.3 (Draht 2) |
Getriebe-Abstand: | Nicht mehr als 1000 | Schutz-Niveau: | IP65 |
Sensor-Material: | 304, 316 (L) Edelstahl etc. | ||
Markieren: | Turbinenwasserstrommeter,Dieselkraftstoff-fluß Meter |

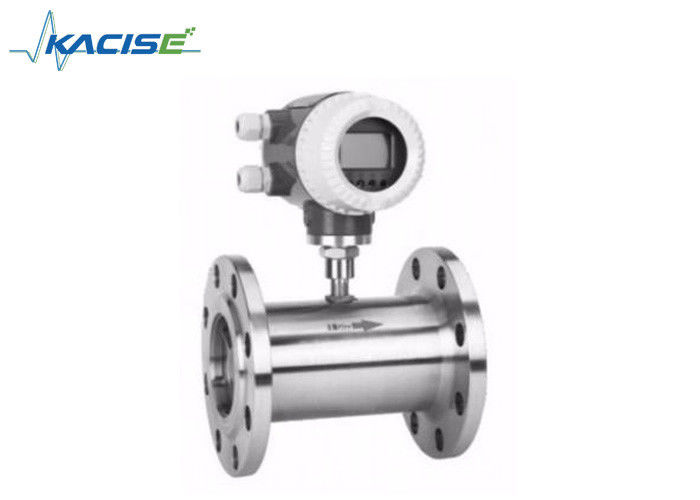

KXTUF-Reihen-Turbinen-Strömungsmesser
Beschreibung
KXTUF-Turbinen-Strömungsmesser ist der Gebrauch des moderne Niederleistungsturbinen-Strömungsmesswertgebers des Einchipprozessors Technologie entwickelten und Anzeigenzählwerkintegration des neuen intelligenten Meters, mit einer Kompaktbauweise, intuitive Lesungen klar, hohe Zuverlässigkeit, ohne Außenseitenmachtstörung, Antiblitz, offensichtlicher Vorteil der niedrigen Kosten, ist er weit verbreitet, das geschlossene Rohr zu messen und Edelstahl 1Cr18Ni9Ti, 2Cr13 und Korund Al2O3, Karbid, und keine Fasern, Partikel und andere Verunreinigungen, kinematische Viskosität nicht bei der Betriebstemperatur zu korrodieren ist kleiner, als 5 × 10-6m ²/s der Flüssigkeit, für kinematische Viskosität mehr als 5 × 10-6m ²/s der Flüssigkeit, kann quantitative Steuerung, übermäßige Warnung sein, etc., ist ein idealer Strömungsmesser- und Energiemeter.
Maßgegenstände: ölen Sie, organische Flüssigkeiten, anorganische Flüssigkeit, verflüssigtes Erdölgas, Erdgas, Kohlengas und Flüssiggase.
Eigenschaften
☆ hohe Genauigkeit, im Allgemeinen bis zu ±1%R, ±0.5%R, hohe Genauigkeit bis zu 0.2%R
☆Good Wiederholbarkeit, kurzfristige Wiederholbarkeit bis zu 0,05% | 0,2%, in der Geschäftsregelung ist die bevorzugte Wahl des Strömungsmessers.
☆ Ertrag des Impulsfrequenzsignals, passend für Zählwerk und Verbindung mit PC; keine Nullpunktverschiebung und starke Störung widerstehen
☆, das Hochfrequenzsignal (3~4KHz) erhalten werden kann, die Signalentschließung, ist stark.
Mittleren und großen Durchmesser ☆ breiter Palette, bis zum 1:20, kleines Kaliber 1: 10.
☆ Kompaktbauweise u. bequeme Wartung
Anwendungen
☆ verflüssigtes Erdölgas, raffiniertes Öl und heller Rohöltransport und -Sammelstationen, die erste und Endstelle der großen groben Ölpipeline für Geschäftsregelung.
☆ weit verbreitet im Erdöl, in Chemikalie, in Metallurgie, in Papier und in anderen Industrien, zum des Volumens des flüssigen Flusses und des Gesamtvolumens zu messen.
Spezifikationen
Messbereich u. Funktions-Druck
Instrument-Klassifikation
1. entsprechend Instrumentfunktion, kann KXTUF-Turbinen-Strömungsmesser zu zwei Arten klassifiziert werden, der ist:
☆ Turbinen-Strömungsmesswertgeber/Übermittler
☆ intelligenter integraler Turbinen-Strömungsmesser
Beschreibung 2.Function
☆ Turbinen-Strömungsmesswertgeber/Übermittler
Dieses Produkt selbst hat keine lokale Anzeichenfunktion, nur Ferngetriebe des Flusssignals. Flusssignal kann zum Impulskennzeichen oder zum gegenwärtigen Signal (4-20mA) geteilt werden; niedriger Preis, hohes Integrationsniveau, Bändchen, besonders passend für die Anwendung zusammen mit Sekundärindikator, PLC, DCS und anderen Kontrollsystemen mit dem Computer.
Entsprechend Ausgangssignal kann die Art des Produktes zu KXTUF-N Art und ZU KXTUF-A Art geteilt werden.

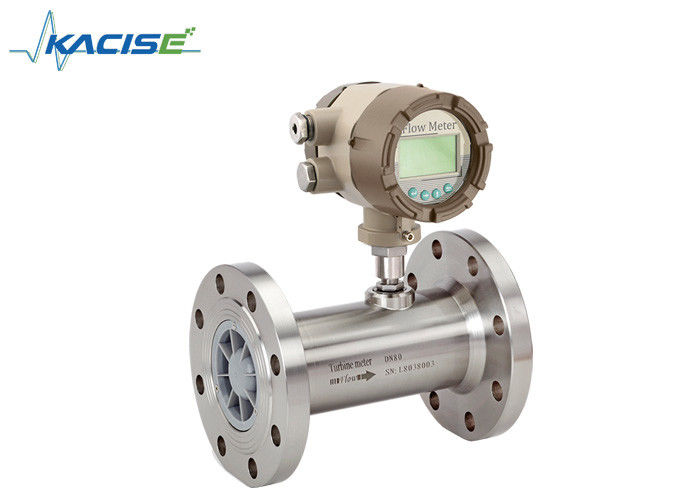

☆ intelligenter integraler Turbinen-Strömungsmesser
Dieses Produkt selbst mit lokaler Anzeigenfunktion, zwei Display-Units verfügbar, entsprechend Stromversorgungsmodus, ob mit Fernsignalübertragung, sie zu KXTUF-B Art und ZU KXTUF-C Art geteilt werden kann.
KXTUF-B: Lithiumzelle der Stromversorgungs-3.2V 10AH (4 Jahre Nutzungsdauer), ohne Signalausgabe.
KXTUF-C: Externe Versorgung DC-24V, gab 4-20 MA das Standardgegenwärtige Zweidrahtsignal, RS485- oder HIRSCH-Kommunikation aus, die optional sind.
Maß
Diagramm 1 (DN4~DN10): Verlegter Verbindungsartturbinen-Strömungsmesswertgeber (einschließlich gerader Rohrabschnitt).
Diagramm 2 (DN15~DN40): Faden verbundene Strömungsmesswertgeber-Größenzeichnung.
Diagramm 3 (DN4~DN10): Flansch verbundene TurbinenStrömungsmesswertgeberzeichnung.
Sensor-Installationsmethode entsprechend verschiedenen Spezifikationen, nehmen Faden an, oder Flanschverbindung, die Installationsmethode wird in Diagramm 1, 2, 3. gezeigt.
Installationsmaße
Einrichtungsinformationen
Modell | Anmerkungen | |||||||
KXTUF- | ||||||||
DN | 4 | 4 Millimeter | ||||||
6 | 6 Millimeter | |||||||
10 | 10 Millimeter | |||||||
15 | 15 Millimeter | |||||||
20 |
|
20 Millimeter | ||||||
25 | 25 Millimeter | |||||||
32 | 32 Millimeter | |||||||
40 | 40 Millimeter | |||||||
50 | 50 Millimeter | |||||||
65 | 65 Millimeter | |||||||
80 | 80 Millimeter | |||||||
100 | 100 Millimeter | |||||||
125 | 125 Millimeter | |||||||
150 | 150 Millimeter | |||||||
200 | 200 Millimeter | |||||||
Art | N | Sensor-Art: Energie +12V oder 24V, gab System-Impulskennzeichen mit 3 Drähten aus | ||||||
A | Übermittlerart: +24V-Energie, gab 2 Draht 4-20 MA aus | |||||||
B | Intelligente Art: Lithiumzelle, lokaler Indikator, ohne Signalausgabe | |||||||
C | Intelligente Art: +24V-Energie, lokaler Indikator, 2 Ertrag des Drahtes 4-20mA/pulse | |||||||
C1 | Intelligente Art: +24V-Energie, lokaler Indikator, Kommunikation RS485 | |||||||
Protokoll | ||||||||
C2 | Intelligente Art: +24V-Energie, lokaler Indikator, HIRSCH-Protokoll | |||||||
Genauigkeit | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (Sonderauftrag, lange Lieferfrist) | |||||||
Strecke | W | Ausgedehnter Messbereich | ||||||
S | Standardmessbereich | |||||||
Körper-Material | S | 304 SS | ||||||
L | 316 (L) SS | |||||||
Explosionssicher | N | Nicht explosionssicher | ||||||
E | Explosionssicher, ExdIIBT6 | |||||||
Druck-Bewertung | N | Normal | ||||||
H (X) | Hochdruck |
