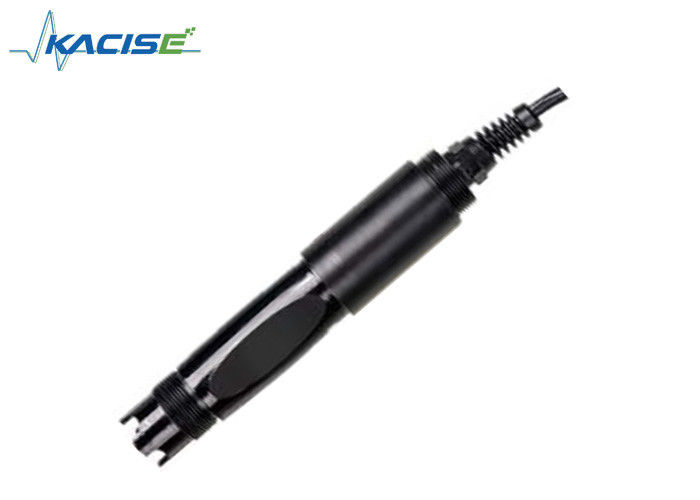

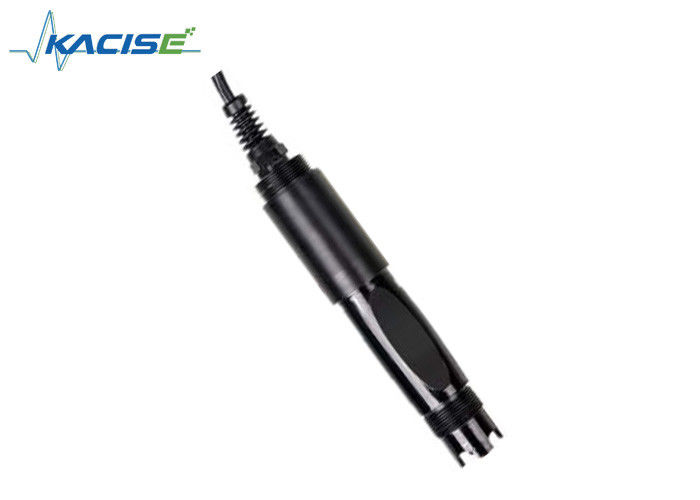

Korrosionsbeständiger Online-pH-Sensor mit einem Messbereich von 0 bis 14 pH und RS-485-Ausgang zur Überwachung der Wasserqualität

Der Online-pH-Sensor KWS-700 wird zur Überwachung der Wasserqualität in der Umwelt, von Säure-/Laugen-/Salzlösungen, chemischen Reaktionsprozessen und industriellen Produktionsprozessen eingesetzt und kann die Anforderungen der Online-pH-Messung für die meisten industriellen Anwendungen erfüllen.

• Signalausgang: RS-485 (Modbus/RTU-Protokoll).
• Bequeme Verbindung zu Geräten von Drittanbietern wie SPS, DCS, industriellem Steuerungscomputer, allgemeiner Steuerung, papierlosem Aufzeichnungsgerät oder Touchscreen.
• Doppelter hochohmiger Differenzverstärker mit starker Entstörung und schneller Reaktion.
• Bei der patentierten pH-Sonde sickert die interne Referenzlösung unter einem Druck von mindestens 100 kPa (1 bar) sehr langsam aus der mikroporösen Salzbrücke und strömt mehr als 20 Monate lang weiter. Ein solches Referenzsystem ist sehr stabil und die Elektrodenlebensdauer verlängert sich im Vergleich zu herkömmlichen Industrieelektroden um den Faktor zwei.
• Einfache Installation: 3/4 NPT-Rohrgewinde für einfache Tauchinstallation oder Installation in Rohren und Tanks.

Hinweis: Der Sensor sollte bei der Installation nicht verkehrt herum oder horizontal installiert werden, mindestens jedoch in einem Winkel von 15 Grad oder mehr.

1. Rote Linie – Netzkabel (12 ~ 24 V)
2. Schwarze Linie – Masse (GND)
3. Blaue Linie - 485A
4. Weiße Linie - 485B
5. Blanker Draht – abgeschirmter Draht

Nachdem die Verkabelung abgeschlossen ist, sollte sie vor dem Einschalten sorgfältig überprüft werden, um falsche Anschlüsse zu vermeiden.

Kabelspezifikation: Wenn man bedenkt, dass das Kabel längere Zeit in Wasser (einschließlich Meerwasser) eingetaucht oder der Luft ausgesetzt ist, weist das Kabel eine gewisse Korrosionsbeständigkeit auf. Der Außendurchmesser des Kabels beträgt Φ6 mm und alle Schnittstellen sind wasserdicht.

Bei der Messung des pH-Sensors sollte dieser in destilliertem Wasser (oder entionisiertem Wasser) gereinigt werden und das Filterpapier sollte zur Aufnahme von Feuchtigkeit verwendet werden, um zu verhindern, dass Verunreinigungen in die zu testende Flüssigkeit gelangen. 1/3 des Sensors sollte in die zu testende Lösung eingetaucht werden.
Der Sensor sollte bei Nichtgebrauch gewaschen, in eine Schutzhülle mit einer 3,5 mol/L Kaliumchloridlösung gesteckt oder der Sensor in einen Behälter mit einer 3,5 mol/L Kaliumchloridlösung eingesetzt werden
Kaliumchloridlösung.
Prüfen Sie, ob das Terminal trocken ist. Wenn es fleckig ist, wischen Sie es mit reinem Alkohol ab und trocknen Sie es. Vermeiden Sie längeres Eintauchen in destilliertes Wasser oder Proteinlösung und verhindern Sie den Kontakt mit Silikonfett. Bei einem längeren Sensor kann die Glasfolie durchscheinend werden oder Ablagerungen aufweisen, die mit verdünnter Salzsäure abgewaschen und mit Wasser abgespült werden können. Der Sensor wird lange verwendet. Wenn ein Messfehler auftritt, muss dieser mit dem Messgerät zur Kalibrierung kalibriert werden.
Wenn die Kalibrierung und Messung nicht durchgeführt werden kann, während der Sensor auf die oben beschriebene Weise gewartet und gewartet wird, ist der Sensor ausgefallen. Bitte ersetzen
Der Sensor.

Der tatsächliche Messwert und der Standard des Instruments weisen manchmal einen Fehler von ±1 Ziffer auf.

Hinweis: Der Sensor wurde im Werk kalibriert. Wenn der Messfehler nicht überschritten wird, sollte die Kalibrierung nicht zufällig erfolgen.

Geben Sie 250 ml destilliertes Wasser in einen Messzylinder, gießen Sie es in ein Becherglas, fügen Sie eine Packung Kalibrierungspulver mit einem pH-Wert von 6,86 hinzu, rühren Sie gleichmäßig mit einem Glasstab um, bis sich das Pulver vollständig aufgelöst hat, stellen Sie die Lösung auf einen pH-Wert von 6,86 ein, legen Sie den Sensor in die Lösung und warten Sie 3 bis 5 Minuten. Nachdem der Wert stabil ist, prüfen Sie, ob der angezeigte Wert 6,86 beträgt. Wenn nicht, müssen Sie eine Nullkalibrierung durchführen. Anweisungen zur Kalibrierung finden Sie im Anhang.

Für eine saure Lösung: Nehmen Sie 250 ml destilliertes Wasser in einen Messzylinder, gießen Sie es in ein Becherglas, fügen Sie eine Packung Kalibrierungspulver mit einem pH-Wert von 4,00 hinzu, rühren Sie gleichmäßig mit einem Glasstab um, bis sich das Pulver vollständig aufgelöst hat, und stellen Sie die Lösung auf einen pH-Wert von 4,00. Warten Sie 3 bis 5 Minuten in der Lösung. Nachdem der Wert stabil ist, prüfen Sie, ob der Wert 4,00 beträgt. Wenn nicht, ist eine Steilheitskalibrierung erforderlich. Anweisungen zur Kalibrierung finden Sie im Anhang.

Für eine alkalische Lösung: Nehmen Sie 250 ml destilliertes Wasser in einen Messzylinder, gießen Sie es in ein Becherglas, fügen Sie eine Packung Kalibrierungspulver mit einem pH-Wert von 9,18 hinzu, rühren Sie gleichmäßig mit einem Glasstab um, bis sich das Pulver vollständig aufgelöst hat, und stellen Sie die Lösung auf einen pH-Wert von 9,18 ein. Warten Sie 3 bis 5 Minuten in die Lösung. Nachdem der Wert stabil ist, prüfen Sie, ob die Anzeige 9,18 beträgt. Wenn nicht, ist eine Steilheitskalibrierung erforderlich. Anweisungen zur Kalibrierung finden Sie im Anhang.

Die Qualitätskontrollabteilungen verfügen über standardisierte Prüfverfahren mit fortschrittlichen Erkennungsgeräten und -instrumenten und in strikter Übereinstimmung mit den Testverfahren für Produkte, die einen 72-Stunden-Alterungstest, einen Stabilitätstest und keine minderwertigen Produkte im Werk durchführen.

Der Empfänger sendet die Produktcharge direkt mit einer Fehlerquote von 2 % zurück und alle anfallenden Kosten werden vom Lieferanten getragen. Der Referenzstandard bezieht sich auf die Produktbeschreibung des Lieferanten.

Garantieren Sie die Warenmenge und die Versandgeschwindigkeit.

Das Unternehmen bietet innerhalb eines Jahres ab Verkaufsdatum einen lokalen Kundendienst an, schließt jedoch keine Schäden ein, die durch unsachgemäßen Gebrauch verursacht wurden. Wenn eine Reparatur oder Anpassung erforderlich ist, senden Sie es bitte zurück, die Versandkosten müssen jedoch übernommen werden. Sollte das Instrument unterwegs beschädigt werden, repariert das Unternehmen den Schaden am Instrument kostenlos.

Das Standarddatenformat für die Modbus-Kommunikation ist: 9600, n, 8, 1 (Baudrate 9600 Bit/s, 1 Startbit, 8 Datenbits, keine Parität, 1 Stoppbit).

Parameter wie die Baudrate können individuell angepasst werden.

1. Befehlsrahmen zum Lesen von Daten

06 03 xx xx xx xx xx xx

Adresse Funktionscode Registeradresse Anzahl der Register CRC-Prüfcode (niedriges Byte zuerst)

2. Datenantwortrahmen lesen

06 03 xx xx...... xx xx xx

Adresse Funktionscode Bytes Antwortdaten CRC-Prüfcode (niedriges Byte zuerst)

3. Datenbefehlsrahmen schreiben

06 06 xx xx xx xx xx xx

Adresse Funktionscode Registeradresse Daten schreiben CRC-Prüfcode (niedriges Byte zuerst)

4. Datenantwortrahmen schreiben (gleicher Datenbefehlsrahmen)

06 06 xx xx xx xx xx xx

Adresse Funktionscode Registeradresse Daten schreiben CRC-Prüfcode (niedriges Byte zuerst)

Notiz:

1. Modbus-Registeradresse gemäß dem Protokoll, das mit der Registertyp-Register-Startadresse definiert ist (16 Hex stellt das tatsächliche Startadressenregister in Klammern dar).
2. Bei einer Änderung der Sensoradresse ist die Sensoradresse im Return-Befehl die geänderte neue Adresse.
3. Die Datendefinition, die beim Lesen von Daten den Messwert zurückgibt:

xx xx xx xx xx xx Xx xx

2-Byte-Messung 2 Bytes-Messung 2 Bytes Temperaturwert 2 Bytes Temperaturskala

Wertskalennummer

Der Datentyp ist standardmäßig: Doppelbyte-Ganzzahl, High-Byte zuerst; andere sind als Gleitkommatypen optional.

Funktion: Ermitteln Sie den pH-Wert und die Temperatur der Messsonde. die Einheit des pH-Werts ist pH; Die Einheit der Temperatur ist °C.

Anforderungsrahmen: 06 03 00 00 00 04 45 BE ;

Antwortrahmen: 06 03 08 00 62 00 02 01 01 00 01 24 59

Lesebeispiel:

pH: 00 62 gibt den hexadezimalen pH-Wert an, 00 02 gibt an, dass der pH-Wert 2 Dezimalstellen hat und in einen Dezimalwert von 0,98 umgewandelt wird.

Temperaturwert: 01 01 gibt den hexadezimalen Temperaturwert an, 00 01 gibt an, dass der Temperaturwert 1 Dezimalstelle hat und in einen Dezimalwert von 25,7 umgewandelt wird

Funktion: Stellen Sie den pH-Nullkalibrierwert der Elektrode ein. Der Nullwert basiert auf dem pH-Standard 6,86. Die Beispiele sind wie folgt;

Anforderungsrahmen: 06 06 10 00 00 00 8C BD

Antwortrahmen: 06 06 10 00 00 00 8C BD Steilheitskalibrierung
Funktion: Stellen Sie den pH-Steilheitskalibrierungswert der Elektrode ein; Die Steilheitskalibrierung ist in Hochpunkt- und Tiefpunktkalibrierung unterteilt, und die alkalische Lösung wird am Hochpunkt gemessen. Die saure Lösung wird am Tiefpunkt gemessen, wo die Standardlösung hier hoch ist. Punkt 9,18 pH, niedrige 4,00 pH-Standardlösung der Kalibrierungsreferenz, Beispiele sind wie folgt:

Hochpunkt-Standardlösung 9,18 pH-Kalibrierung: Anfragerahmen: 06 06 10 04 00 00 CD 7C
Antwortrahmen: 06 06 10 04 00 00 CD 7C Niedrige Standardlösung 4,00 pH-Kalibrierung: Anforderungsrahmen: 06 06 10 02 00 00 2D 7D
Antwortrahmen: 06 06 10 02 00 00 2D 7D

Rolle: Einstellen der MODBUS-Geräteadresse der Elektrode; Ändern Sie die Geräteadresse 06 auf 01. Das Beispiel sieht wie folgt aus: Anforderungsrahmen: 06 06 20 02 00 01 E3 BD
Antwortrahmen: 06 06 20 02 00 01 E3 BD

Wenn der Sensor den Host-Befehl nicht korrekt ausführt, gibt er die folgenden Formatinformationen zurück:

a) CODE: 01 – Funktionscodefehler

03 – Daten sind falsch

b) COM: Empfangener Funktionscode
