Herkunftsort:
China (Festland)
Markenname:
KACISE
Zertifizierung:
CE
Modellnummer:
KUS550
Dokument:

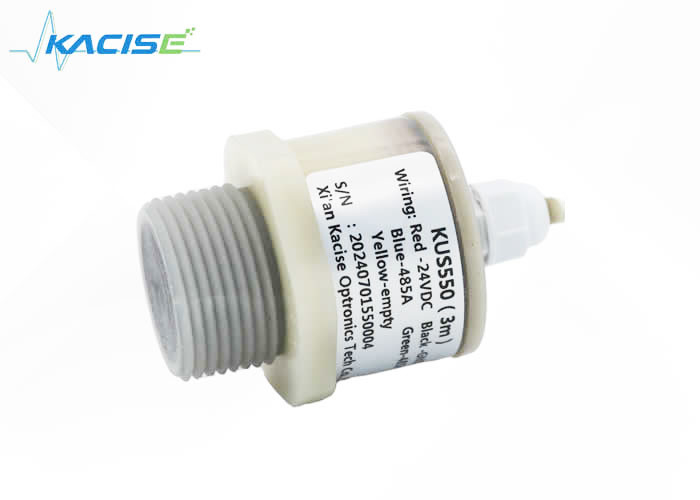

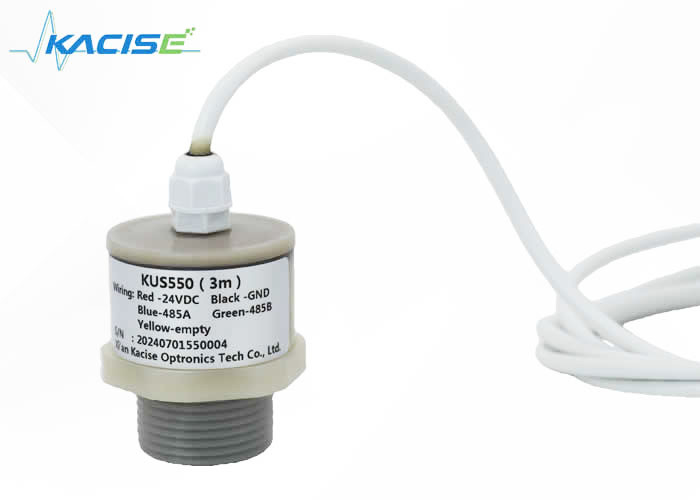

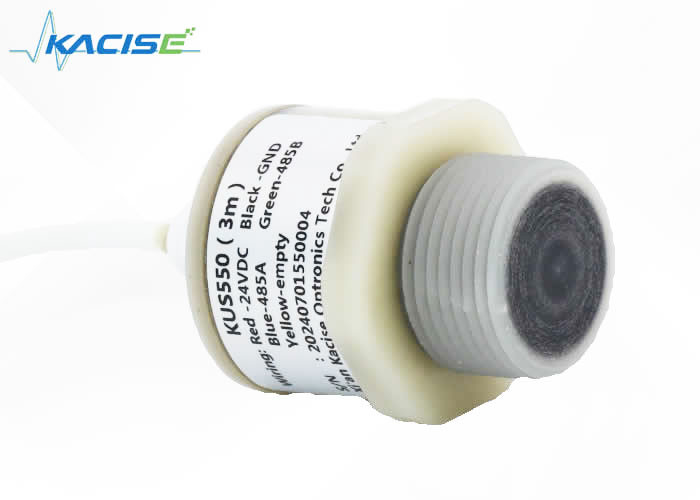

Der Ultraschallpegel KUS550Zählerist ein erstklassiges Gerät. Es hat eine Reichweite von 3 m, was eine effektive Niveauserkennung ermöglicht. Mit sowohl RS485 als auch Analog-Ausgängen bietet es vielseitige Konnektivitätsoptionen.Der geringe Stromverbrauch und die IP68-Qualität machen ihn für verschiedene Umgebungen geeignetIdeal für Anwendungen, bei denen eine genaue und zuverlässige Spiegelerkennung entscheidend ist.
Eigenschaften
. für Außen- oder Innenräume ausgelegt
. Hohe Empfindlichkeit
Die Messwerte können bis zu alle 50 mS (20 Hz) innerhalb von 2 Metern auftreten.
. Freilaufbetrieb kann kontinuierlich Messen und Ausgabe Ranger Informationen
. 13-30 Versorgung mit sehr geringer durchschnittlicher Stromzufuhr
. 0-10V mit RS485-Schnittstelle.
Der Sensor arbeitet bei 125KHz.
Der Sensorstrahlwinkel beträgt 7 Grad.
Der analoge Ausgang kann zwischen 0 und 10 V eingestellt werden.
Parameter
GEnergiesPECInKatzeIchon
Modell: KUS550 | |
Messbereich |
0.25m~3m (5m anpassbar) KUS550A 0.15m-0.6m ((1m anpassbar) KUS550B; |
Blinder Fleck | Die tote Zone von KUS550A beträgt 0... 250 mm (innerhalb von 250 mm ist eine instabile Arbeitszone, es wird nicht empfohlen, in diesem Bereich zu arbeiten); die tote Zone von KUS550B beträgt 0-150 mm; |
Versorgungsspannung | 3.3... 30 VDC, Wellenwelle 10 % SS |
Betriebsstrom | ≤ 45 mA (schnellste Messgeschwindigkeit), typischer Stromverbrauch ≤ 10 mA; |
Ausgangssignal | 0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 Analog-Ausgang |
Messgenauigkeit | ≤ 1% F.S. |
Temperaturkompensation | - Ja, das ist es. |
Auflösungsbereich | 0.1 mm; |
Arbeitsbedingungen
Betriebstemperatur | -40...85°C (233...358K) |
Lagertemperatur | -40...85°C (233...358K) |
Weitere Anweisungen

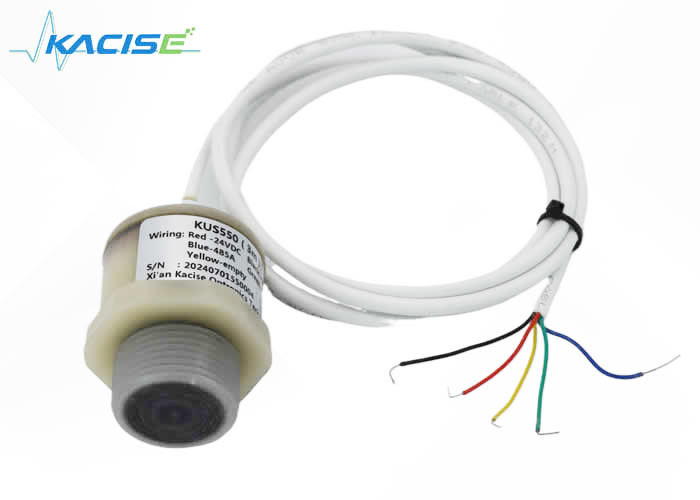

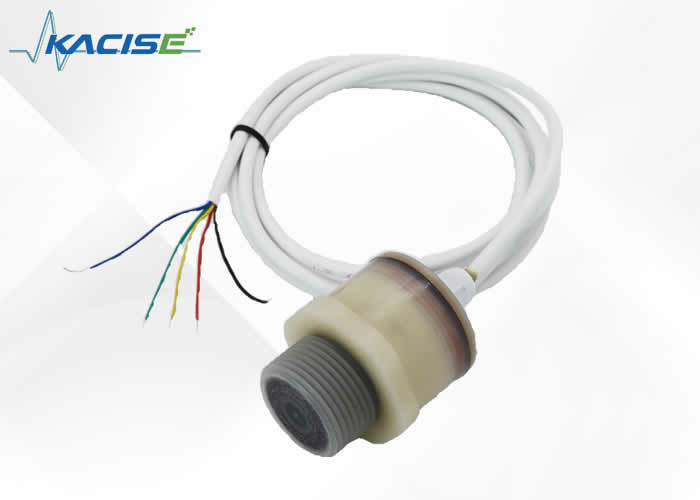

Elektrische Verbindung | 5-Kernkabel (Analog-Ausgang), 6-Kernkabel (Switch-Ausgang). |
Schutzklasse | IP68 |
Schalenmaterial | PVC/PVDF/PTFE/ABS |
Definition der elektronischen Schnittstelle und der Signale
Analog-Ausgabe-Diagramm
.
Schalter-Ausgabe-Typen-Verkabelungsdiagramm
Abmessungen
KUS-amerikanische | Modell | OAusgabe | Maximaler Bereich | Beschreibung |
550 | ||||
Individualisiert | ||||
SW-1 | Schalter-Ausgang, SW-1 für einen Schalter-Ausgang, SW-2 für zwei Schalter-Ausgänge | |||
mA | 3 Leitungen 4-20mA Ausgang | |||
10 V | Ausgang ist Vout 0-10V | |||
5V | Ausgang ist Vout 0-5V | |||
3V | Ausgang ist Vout 0-3V | |||
RS485 | Ausgang ist RS485 | |||
TTL | UART-TTL-Ausgabe | |||
XX m | XX m ist die maximale Reichweite erkannt werden kann, die maximale Reichweite ist 5 Meter. | |||
KUS | 550 | RS485 | 2 m |
