Großhandel Hohe Qualität Hochgenauigkeit Hochdruck Anwendungen Coriolis Massenflussmesser
Beschreibung des Produkts

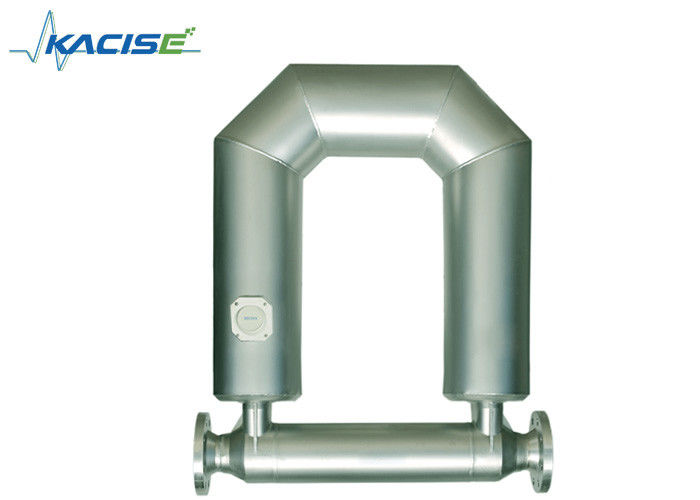

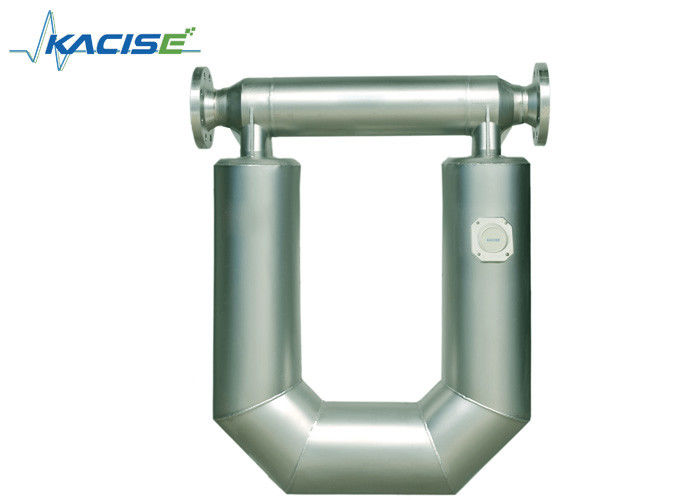

Der Coriolis-Massendurchflussmesser der KMF-Serie misst direkt die "Masse" des Mediums mit hoher Genauigkeit basierend auf dem Coriolis-Prinzip (Coriolis-Kraft).Die Genauigkeit würde nicht von Faktoren wie der Temperatur beeinflusst werdenDas Coriolis-Massendurchflussmesser besteht aus zwei Teilen: dem Sensor und dem Sender.Der Corioils Massenflussmesser wurde nach dem nationalen Standard für Explosionssicherheitsnormen entwickelt und hergestellt.Der Explosionssicherheitsstandard ist Ex d ib IIC T5 Gb.
Grundsätze der Messung
Die Struktur des Coriolis-Massendurchflussmessers bestand aus einem Paar gebogener Röhren.
Eine neue Kraft Coriolis-Kraft erscheint, wenn zwei Bedingungen erfüllt sind: (1) Schwingung mit normaler Frequenz in einem Paar gebogener Rohre, (2) Flüssigkeit, die in Rohren fließt.Diese Kraft entsteht durch Synthese von Schwingungskraft und Strömungskraft durch Flüssigkeit in Rohren.Zwei Versetzungssensoren an den Seiten der Rohre erkennen die Kraft und senden elektrische Signale aus.Massenfluss direkt erzeugt.
Parameter
| Modul |
DN |
Umfang der Messung |
Arbeitsdruck (MPa) |
Anschlussart ((mm) |
| KMF-1-1AB |
1.5 |
0 ◄ 4 ◄ kg/h |
04 |
Schweißverbindungen Φ6 × 1.5 |
| KMF-1-1A |
3 |
0 ̊40 ̊ (kg/h) |
04 |
Schweißverbindungen Φ6 × 1.5 |
| KMF-1-1B |
6 |
0 ‰ 100 ‰ kg/h |
04 |
Schweißverbindungen Φ10×2 |
| KMF-1-2A |
8 |
0 ¢200 (kg/h) |
04 |
Schweißverbindungen Φ10 × 1 |
| KMF-1-3A |
10 |
0 ¢ 500 ((kg/h) |
04 |
Flansche DN10 |
| KMF-1-3B |
15 |
0 ‰ 1000 (kg/h) |
04 |
Flansche DN15 |
| KMF-1-4 |
20 |
0?? 3000 ((kg/h) |
04 |
Flansche DN20 |
| KMF-1-5A |
25 |
010 ((T/h) |
04 |
Flansche DN25 |
| KMF-1-5B |
40 |
020 ((T/h) |
04 |
Flansche DN40 |
| KMF-1-6A |
50 |
030 (T/h) |
04 |
Flansche DN50 |
| KMF-1-6AB |
65 |
0 ¢ 50 (T/h) |
04 |
Flansche DN65 |
| KMF-1-6B |
80 |
0 ‰ 100 t/h |
0 ¢ 2.5 |
Flansche DN80 |
| KMF-1-6C |
100 |
0 ¢ 150 t/h |
0 ¢ 2.5 |
Flansche DN100 |
| KMF-1-6CD |
125 |
0 ¢ 200 t/h |
0 ¢ 2.5 |
Flansche DN125 |
| KMF-1-6D |
150 |
0 ¢ 400 t/h |
0 ¢ 2.5 |
Flansche DN150 |
| KMF-1-6E |
200 |
0 ¢ 500 t/h |
0 ¢ 2.5 |
Flansche DN200 |
Anwendung
Die KMF Coriolis-Durchflussmesser-Familie misst die direkten Massendurchflussraten von Flüssigkeiten und Gasen in nahezu allen Anwendungen ohne spezielle Kalibrierung.und unsere innovativen Technologien ermöglichen es uns, ein breites Spektrum an branchenspezifischen Produkten und Dienstleistungen bereitzustellen und das Fachwissen zu haben, um diese für Sie zu nutzen.
- Alternative Energie
- Öl und Gas
- Chemische
- Lebensmittel und Getränke
- Industrieenergie
- Biowissenschaften
- Marine!
- Metalle und Bergbau
- Macht
- Zellstoff und Papier
- Veredelung
- Wasser und Abwasser
- Andere
Geflügel
- Verkürzte Füllzeit bei höherer Durchflusskapazität
- Kompaktes Design ohne bewegliche Teile, ohne spezielle Montage und ohne Strömungskonditionierung
- Schnelle Lieferung und weltweiter Support
Auswahl der Instrumente
| Code.kmf-1-Produktdurchflussmesserauswahl |
|
Code |
DN/Messbereich |
|
1A |
Durchmesser: 3 mm, 0-40 kg/h |
|
1B |
Durchmesser:6 mm,0-100 kg/h |
|
2A |
Durchmesser:8 mm,0-200 kg/h |
|
3A |
Durchmesser:10 mm,0-5000 kg/h |
|
3B |
Durchmesser:15 mm,0-1000 kg/h |
|
4 |
Durchmesser: 20 mm, 0-3000 kg/h |
|
5A |
Durchmesser:25 mm, 0-10th/h |
|
5B |
Durchmesser: 40 mm, 0-20th/h |
|
6A |
Durchmesser: 50 mm, 0-30th/h |
|
6AB |
Durchmesser: 65 mm, 0-50th/h |
|
6B |
Durchmesser: 80 mm, 0-100th/h |
|
6C |
Durchmesser: 100 mm, 0-150th/h |
|
6CD |
Durchmesser: 125 mm, 0-200th/h |
|
6D |
Durchmesser: 150 mm, 0-500th/h |
|
6E |
Durchmesser:200 mm, 0-800th/h |
|
6F |
Durchmesser: 250 mm, 0 - 1 000th/h |
|
|
Ausgang des Code-Senders |
|
|
Eine |
4-20mA ((Instantane Durchfluss oder Dichte ist optional);0-10Khz ((Instantane Durchfluss-Impulssignal);RS485 Modbus RTU; HART |
|
|
|
Gehäuse des Code-Senders |
|
|
|
B |
Druckguss-Aluminium-Alliegehülle5 |
|
|
|
|
Code Druckbewertung |
|
|
|
|
16 |
1.6Mpa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
XX |
Spezielle Anpassung: Bitte informieren Sie die Druckklasse, indem Sie diesen Brief verwenden, um die Anpassung anzufordern. |
|
|
|
|
|
Code Temperaturbewertung |
|
|
|
|
|
Eine |
-50°C bis 150°C |
|
|
|
|
|
B |
-50°C bis 250°C |
|
|
|
|
|
C |
-50°C bis 350°C |
|
|
|
|
|
D |
-200°C bis 150°C |
|
|
|
|
|
|
Codierungsgenauigkeit |
|
|
|
|
|
|
N |
0.20% |
|
|
|
|
|
|
M |
0.15% |
|
|
|
|
|
|
H |
00,10% |
|
|
|
|
|
|
|
Code Druckverbindung |
|
|
|
|
|
|
|
F |
Standardflansche GB/T 9123.1-2000 ANSI Schweißhalsflansche-ANSI B16.5 |
|
|
|
|
|
|
|
W |
Gesundheitsart |
|
|
|
|
|
|
|
L |
Schweißfaden |
|
|
|
|
|
|
|
T |
Anpassung |
|
|
|
|
|
|
|
|
Zertifikat für die Codeinspektion |
|
|
|
|
|
|
|
|
F |
Fabrikstandard:Fabrikprüfbescheinigung |
|
|
|
|
|
|
|
|
Ich... |
GB:Überprüfungsbescheinigung eines Dritten |
|
|
|
|
|
|
|
|
|
Code-Material |
|
|
|
|
|
|
|
|
|
Eine |
Messröhre: 316L |
|
|
|
|
|
|
|
|
|
C |
Messröhre: Hastellov |
|
|
|
|
|
|
|
|
|
F |
Messröhre:PTFE (für großen Durchmesser) mit Sprühstoff an der Innenwand |
|
|
|
|
|
|
|
|
|
T |
Spezielle Anpassung: Bitte informieren Sie die Druckklasse, indem Sie diesen Brief verwenden, um die Anpassung anzufordern. |
|
|
|
|
|
|
|
|
|
|
Code-Sender |
|
|
|
|
|
|
|
|
|
|
Eine |
Integrierter Typ |
|
|
|
|
|
|
|
|
|
|
B(XX) |
Split-Typ (Kabellänge) mit Halterung |
|
|
|
|
|
|
|
|
|
|
|
Code Explosionssichere Markierung |
|
|
|
|
|
|
|
|
|
|
|
Eine |
Ausnahme für die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Erzeugnisse: |
| Kmf-1- |
3b ((0 ‰ 800 kg/h) |
Eine |
B |
40 |
Eine |
N |
F |
F |
Eine |
B(10) |
Eine |
Typische Informationen für Ordes |
Anwendungsbereich
Unsere Produkte werden in den Bereichen Erdöl, Chemie, Metallurgie, Elektrizität, Lebensmittel, Pharmazeutika, Umweltschutz und Energie weit verbreitet.und Ausfuhren in einigen Ländern.
Unser Dienst
1F: Darf ich mein eigenes Logo auf das Produkt setzen?
A: Natürlich. Das Logo kann auf das Gehäuse gedruckt und der Firmenname auf das Namensschild eingraviert werden.
2F: Wie sieht es mit der Qualitätskontrolle aus?
A: Alle Produkte werden vor dem Verpacken dreimal getestet.
3F: Darf ich einen Versuchsbefehl erteilen, beispielsweise 1 PC?
A: Sicher, Versuchsbestellung ist akzeptabel. Im Allgemeinen haben wir gängige Modelle auf Lager. Die Probe wird innerhalb von 1 Woche nach Erhalt der Zahlung gesendet.
4F: Könnten Sie nach meinen Anforderungen entwerfen?
A: Natürlich wird unser Team für Sie entwerfen, damit unser Massenflussmessgerät für Coriolis-Rohre in Lebensmittelqualität an Ihrem Ende perfekt funktioniert.
Details zur Lieferung
7 Werktage schnelle Lieferung. / Expressfirma: DHL.
