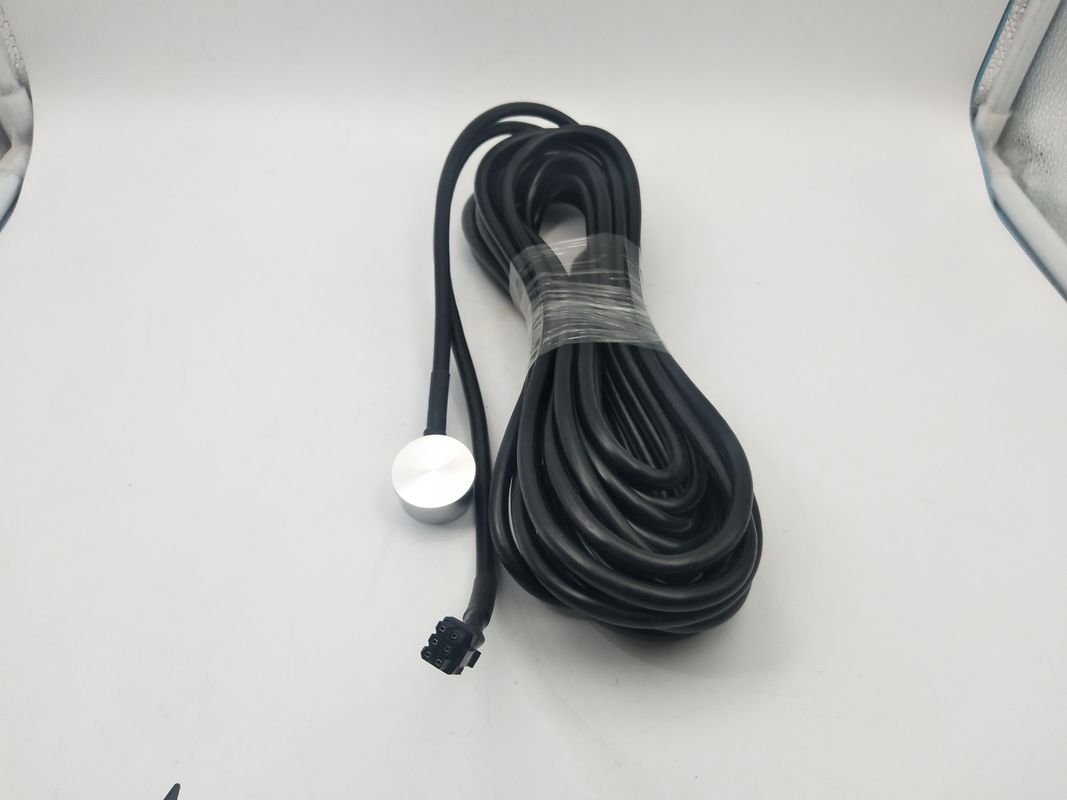

Nicht-invasiver Ultraschallflüssigkeitspegelsensor mit 0,5% FS-Genauigkeit und Explosionssicherheitszertifizierung

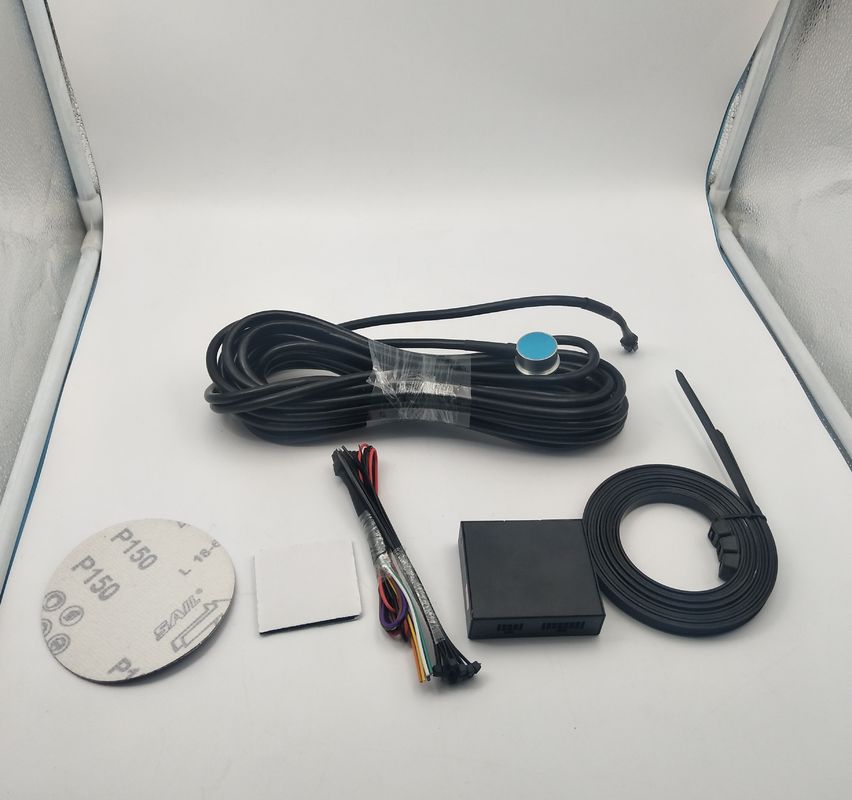

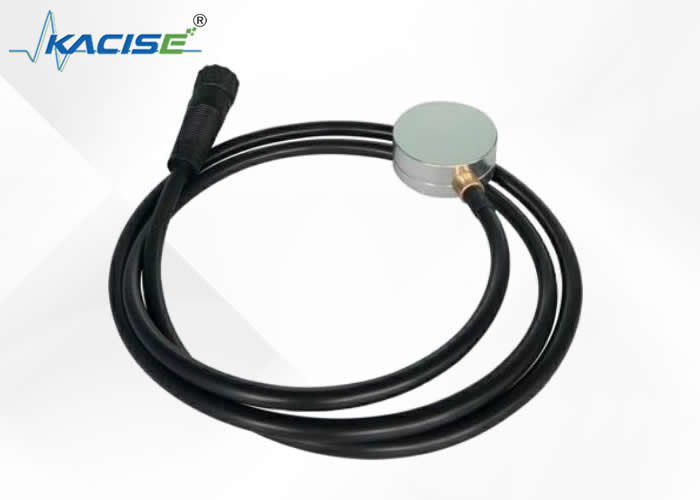

Nicht-invasiver Ultraschallflüssigkeitsniveausensor Temperaturintegrierte Sensor

1. Funktionsprinzip

Externer Flüssigkeitshebelsensor mit Sonar-Bereichsprinzip, mit dem Temperatur-Integrationssensor, um das Sonarsignal zu verarbeiten. Der Sensor ist in die Außenwand des Tanks eingefügt.Mit dem patentierten Algorithmus die Höhe der Flüssigkeit im Tank berechnen und an ein Fernbedienungssystem senden (z.B..DCS) durch (4-20) mA, HART, RS-485, Modbus.

Nach der Abbildung rechts wird die Zeit berechnet, in der das Signal von der Flüssigkeitsoberfläche aus übertragen und empfangen werden soll.Die Signale des Wandlers werden in den Prozessor eingespeist und dann durch einen patentierten Algorithmus verarbeitet, um die Höhe der Flüssigkeit nach der Formel zu berechnen:

H=αV(t-t1)/2

• H: Höhe der Flüssigkeit
• v: Schallgeschwindigkeit in der Flüssigkeit
• t: Zeit zwischen dem übermittelten und dem empfangenen Signal
• t g: Ausbreitungszeit in der Behälterwand
• α: Liquiditätskompensationsfaktor

2. Anwendungen

• Flüssiggasbehälter
• Flüssiges Ammoniakbehälter
• Flüssiges Propanbehälter
• Kraftstoffbehälter
• Säure/Lösungsmittelbehälter
• Konzentrierte Schwefelsäure ((98%) Behälter
• Behälter für Stickstoffsäure
• Salzsäurebehälter

3. Merkmale

• Wahre nicht-invasive Sensorik
• Der Sensor klebt an der Außenseite des Tankbodens
• Für die meisten Formen und Größen von Dosen geeignet
• Ausgang zum Telemetriesystem - verschiedene Optionen
• CNEX-Zulassung für den Einsatz in gefährlichen Bereichen (Prozessor und Sensor)
• Ein integrierter Temperatursensor
• Niedrige Kosten, zuverlässige und genaue Tankmessung
• Nicht durch Druck betroffen
• Einfache Montage - kein Einbruch des Tanks
• Einfache Rückführung in bestehende Tanks
• Keine Ausfallzeiten während der Installation
• Keine beweglichen Teile – keine Wartung

3. Parameter
