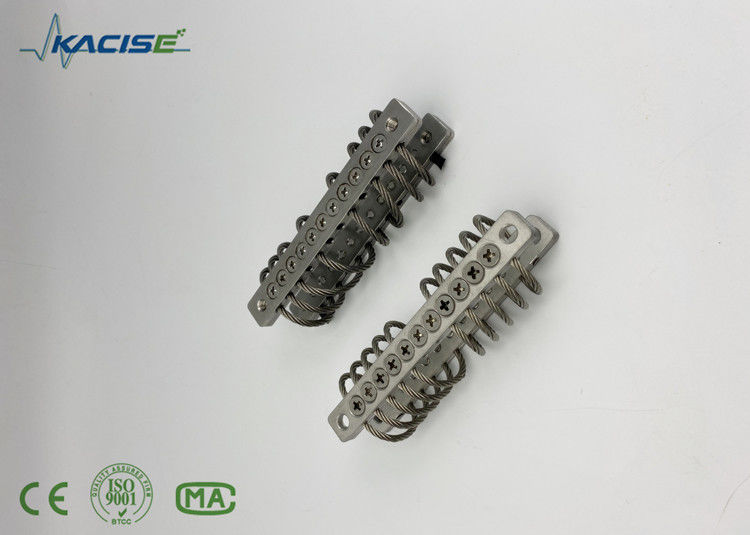

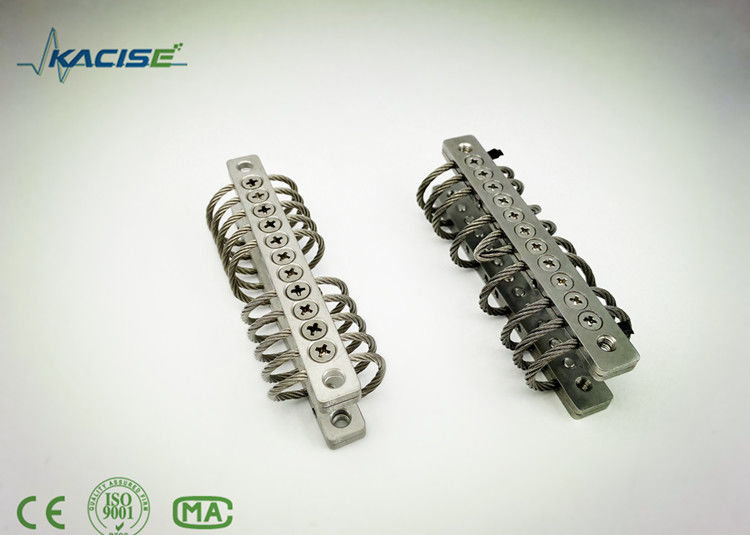

178 mm hochtemperaturbeständig ISO9001-zertifizierter Drahtseil-Vibrationsisolator für Industrieanlagen

Der Drahtseil-Vibrationsisolator besteht aus einem Rahmen aus Kohlenstoffstahl oder Edelstahl und entspricht dem Standard eines Edelstahlkabels gemäß der Berechnung eines bestimmten Elastizitätsmoduls sowie der Konstruktion und Herstellung eines Vibrations- und Stoßdämpfungsgeräts. Kann Vibrationen und Aufprallenergie effektiv absorbieren, das Schutzgerät, Lärm reduzieren. Der Zweck besteht darin, eine hohe Gerätelebensdauer und Systemzuverlässigkeit zu gewährleisten. Unser Unternehmen produziert Vibrationsisolatoren aus Stahldrahtseilen, die Vibrationen und Stöße wirksam absorbieren und Geräusche reduzieren können. Wir verwenden Materialien und Oberflächenbehandlung, Methoden zur Qualitätskontrolle, die Eigenschaften des Produkts selbst, garantieren die Produkte in der Umgebung mit hohen niedrigen Temperaturen, chemischer Korrosion, starke Oxidationsreduktionseigenschaften, viel Staub und Umgebung mit hoher Reibung, hervorragende Leistung, stabil und zuverlässig. Mein Unternehmen wird häufig in den Bereichen Drahtseilschwingungsisolatoren, kommerzieller Transport, Navigationsluftfahrt, Chemieingenieurwesen, Landesverteidigungsbau und anderen Bereichen eingesetzt.

Drahtseilkabel, wir haben den internationalen Standard 304 Edelstahl, Sperrholzmaterial übernommen, es gibt drei gewöhnliche Stahl-, 304-Edelstahl- und Aluminiumlegierungsmaterialien 6061-T6. Alle Oberflächen bestehen aus Sperrholz mit Oberflächenbehandlung, um sicherzustellen, dass sie den relevanten Industriestandards und Standardanforderungen entsprechen. Durch die Wahl eines oberflächenverzinkten Drahtseils oder eines Oberflächenbeschichtungsmaterials wie Nylon kann die Leistung des Produkts in rauen Umgebungen effektiv gesteigert werden.

016-Der Durchmesser des Drahtseils beträgt 1,6 mm

024-Der Durchmesser des Drahtseils beträgt 2,4 mm

032-Der Durchmesser des Drahtseils beträgt 3,2 mm

048-Der Durchmesser des Drahtseils beträgt 4,8 mm

064-Der Durchmesser des Drahtseils beträgt 6,4 mm

095-Der Durchmesser des Drahtseils beträgt 9,5 mm

127-Der Durchmesser des Drahtseils beträgt 12,7 mm

159-Der Durchmesser des Drahtseils beträgt 15,9 mm

222-Der Durchmesser des Drahtseils beträgt 22,2 mm

286-Der Durchmesser des Drahtseils beträgt 28,6 mm

318-Der Durchmesser des Drahtseils beträgt 31,8 mm

0—10 Drahtseilschlaufen

8-- 8 Schlaufen Drahtseil

6-- 6 Schlaufen Drahtseil

Leer:Die Standardeinstellung des Kohlenstoffstahlmaterials

C1A:Die Oberfläche ist verzinkt weiß

C2B:Die Oberfläche ist aus verzinktem Blau und Weiß

C2C:Die Oberfläche ist verzinkt

C2D:Die Oberfläche aus verzinktem Armeegrün

C2E:Die Oberfläche aus verzinktem Gold

A:Oberflächenpassivierung von Edelstahl 304

BPassivierung der Oberfläche von Edelstahl :316

L: Grau eloxierte 6061 - T6-Aluminiumlegierung

P:6061 – Oberfläche aus T6-Aluminiumlegierung, hart

CXX: Kundenspezifische Beschaffung

• Kein Kriechen oder Altern.
• Hohe innere Dämpfung.
• Sehr großer Temperaturbereich.
• Große Auswahl an möglichen Ausstattungen.
• Schnelles und wirtschaftliches Prototyping.
• Extrem robuste Konstruktion und lange Lebensdauer.
• Hervorragende kombinierte Stoß- und Vibrationsisolierung.
• Unempfindlich gegenüber Chemikalien, Meerwasser, Ozon, UV-Strahlen usw.

Auswahlhilfe

Bei der grundlegenden Auswahlmethode müssen Sie zunächst das Anwendungsszenario des Produkts kennen.

Die Modellauswahl umfasst mehrere Elemente:

1. Wirkungseigenschaften der Umwelt
2. laden,
3. Spektrale Energiedichte der Umgebung,
4. Installationsanforderungen,
5. andere Anforderungen.

1. Wirkungseigenschaften der Umwelt. Aufgrund der unterschiedlichen Aufprallcharakteristik lässt es sich grob in folgende Szenen einteilen:

1) Relativ häufige kommerzielle Anwendungsszenarien, wie z. B. Straßentransport, zentraler Klimatisierungssockel, Motorsockel, Motorgeräuschreduzierung usw. Unsere herkömmlichen Produkte der JGX-Serie können grundsätzlich die Anforderungen für solche Szenarien erfüllen.

2) Raue Umgebung. Zu den rauen Umgebungen gehören gepanzerte Fahrzeuge, Folgeradar, leistungsstarke und stark vibrierende private Servicesysteme, Bergbauausrüstung, Hochseeschiffe, mobile Einrichtungen der Armee usw. Die Umgebung ist rau, der Aufprallbereich ist groß, der Temperaturbereich ist groß, die Arbeitsbedingungen sind rau. In dieser Umgebung sind die allgemeinen Auswirkungen relativ groß und die Arbeitsbedingungen komplex. Es wird empfohlen, Produkte der GX-, GH- und GN-Serie zu wählen.

3) Es wird empfohlen, unsere JWZ-Serie, JZP-Serie und JMZ-Serie unter der Bedingung eines kleinen Installationsraums zu wählen.

2. Laden

Nachdem wir das Anwendungsszenario bestimmt haben, müssen wir den Bereich der statischen oder dynamischen Belastungen, d. h. das Gesamtgewicht der Ausrüstung, sowie die Vibrationsform der Umgebung, in der sich die Ausrüstung befindet, und die Eigenschaften des Vibrationsenergiespektrums bestätigen. Die statische Belastung beträgt beispielsweise 100 kg. Wenn vier Isolatoren benötigt werden, sollte die statische Belastung mindestens 25 kg betragen.

3. Spektrale Energiedichte der Umgebung

Der Schwingungsisolator hat seine eigene Resonanzfrequenz, daher beziehen wir uns im Auswahlprozess auf die Energiespektrumsdichte der Anwendungsumgebung und wählen die Resonanzfrequenz weit entfernt vom Energiespektrum, um mehrere Frequenzen zu vergleichen, um die Resonanz der Last und des Isolators bei der tatsächlichen Arbeit zu vermeiden, was zu einem Ausfall von Geräten und Isolatoren führen würde.
