Herkunftsort:
CHINA
Markenname:
kacise
Zertifizierung:
CE,FDA
Modellnummer:
KBU601
Online-Turbiditätsmesser für die Wasserbehandlung mit 485 Kommunikationsfunktionen und 4 - 20 mA Ausgang
Produktionseinführung
Der Online-Wasserbehandlungs-Turbiditätsmesser ist ein hochmodernes Gerät, das für eine effiziente Überwachung der Wasserqualität entwickelt wurde.die einfache Integration in verschiedene industrielle Steuerungssysteme ermöglichtDie 4 - 20mA-Ausgabe liefert genaue und stabile analoge Signale, die zuverlässige Trübungsmesswerte gewährleisten.weil es hilft, die Wasserqualität zu erhalten, die sowohl industrielle Prozesse als auch die öffentliche Gesundheit schützen.
Typische Anwendungen
Es wird verwendet, um die Trübung des Wassers bei der Behandlung von kommunalen Abwässern, Industrieabwässern und Industrie-Schlamm zu messen.
Messung der Trübung von Rückwasser des Filters in Wasserwerken.
Messung der Trübung von Wasser- und Sedimentationsbehälter-Abwässern;Industrieller Produktionsprozess,
Wasserqualität des zirkulierenden Kühlwassers.
● Verbreitete und übertragene Lichterkennungstechnik
● Selbstreinigungsfunktion (Luft- oder Wasserspülung)
● Chinesisch/Englisch-Smart-Menü-Betrieb
● Datenaufzeichnung/Datenübertragung
● Verschiedene automatische Kalibrierfunktionen
● Drei Sätze von Relais-Steuerungsschaltern
● Höhere Grenze, niedrigere Grenze, Hysterese-Kontrolle
● 4-20MA / RS485 verschiedene Signal-Ausgangsmodi
● Passwortschutz kann eingestellt werden, um Fehler außerhalb des Personals zu verhindern
Meßprinzip
Das optische System des Turbidimeters besteht aus einer Wolfram-Glühlampe, einem 90°-Detektor zur Überwachung von Streulicht und einem Lichttransmissionsdetektor.Der Turbidimeter-Mikroprozessor berechnet das Signalverhältnis zwischen dem 90°-Detektor und dem Übertragungs-Fotodetektor.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensityDas optische System des Turbidimeters erfordert außerdem eine Verringerung des treibenden Lichts und eine Verbesserung der Prüfgenauigkeit.
Nachdem die vom Sender auf den Turbidimeter-Sensor gesendete Lichtwelle durch die Absorption, Reflexion und Streuung der gemessenen Objekte im Übertragungsprozess geht,ein Teil des übertragenen Lichts kann den Detektor in 180°-Richtung beleuchten und ein Teil des zerstreuten Lichts in 90°-Richtung zum Detektor zerstreut werden.Die auf dem 180° und 90° Richtungsdetektor empfangene Lichtstärke hat einen gewissen Zusammenhang mit der Trübung des gemessenen Abwassers.so kann die Trübung des Abwassers berechnet werden, indem die Intensität des übertragenen Lichts und des verstreuten Lichts gemessen wird.
Eigenschaften:
1Die Verwendung der Mehrstrahl-Kompensationstechnologie kann Messfehler beseitigen, die durch leichte Fensterklebungen sowie durch Temperaturänderungen und Komponenten verursacht werden.
Alterung der Teile und sonstige Auswirkungen

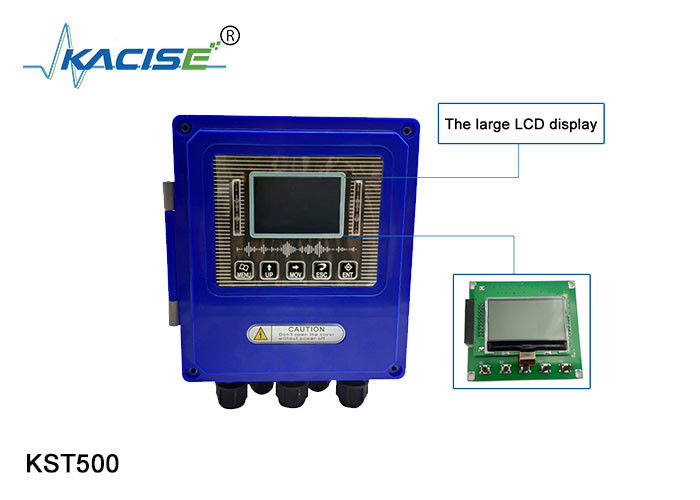

2. LCD-Display, chinesische Menüfunktion, stabile Leistung, hohe Zuverlässigkeit, bequeme Bedienung für Arbeiter
3. Der Einbausensor ist einfach zu installieren, hat hohe Genauigkeit, gute Wiederholgenauigkeit und starke Störungshemmung
4Unterstützung der 485-Kommunikation 4-20mA analoge Ausgabe/Unterstützung des HART-Protokolls/NB.GPRS.LORA-Kommunikation (Funktionsoption)
5- Vollständige Produktreihen mit entsprechenden Sensoren für unterschiedliche Konzentrationsbereiche und einem breiten Messbereich.
Die Sensoren des Trübungsmessgeräts sind nach den unterschiedlichen Messbereichen hauptsächlich in drei Kategorien unterteilt.

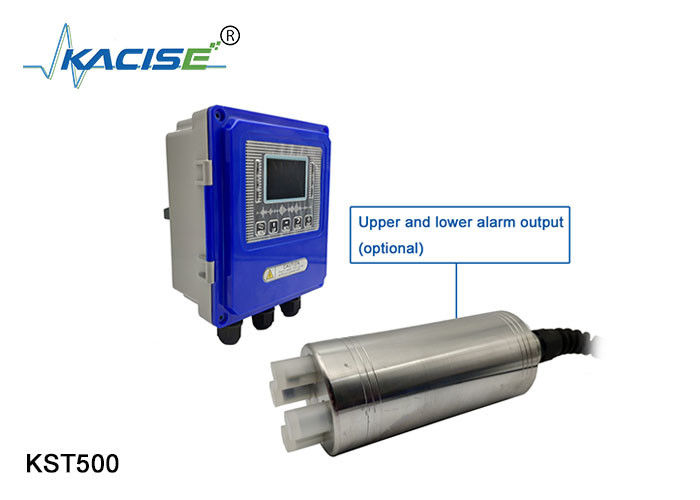

Der Eingangssensor mit vier Lichtstrahlen eignet sich für die Messung hoher Trübungskräfte.
Die Signalübertragung und -empfang sind relativ, wobei die Mehrstrahlkompensationsmethode zur Berechnung des aktuellen Trübungspreises verwendet wird.
Nomenklatur | Reichweite | Entschließung | Präzision |
KST500 | 0.1-5000NTU | 0.1NTU/1NTU | Genauigkeit 2% Kalibrierung |
KST600 | 0-10 g/l | 00,01 g/l | Genauigkeit 2% Kalibrierung |
KST700 | 0 bis 50 g/l | 00,01 g/l | Genauigkeit 2% Kalibrierung |
KST800 | 0 bis 200 g/l | 00,01 g/l | Genauigkeit 2% Kalibrierung |
Es kann auch verwendet werden, um die Schlammkonzentration zu messen, verschiedene Einheiten, verschiedene Anpassungsbereiche zu unterstützen.
Strukturdiagramm für die Größe des Trübungsmessers
Technische Parameter des Trübungsmessers
Klasse | Leistung | Parameter |
Gastgeber | Versorgungsspannung | AC220V oder DC24V (wahl einer der beiden) |
Stromverbrauch | < 2 W | |
Anzeige | LCD-Chinesisch-Display/TFT-Farb-LCD (personalisierte Version) | |
Messbereich |
0~100NTU,0~500NTU,0~5000NTU |
|
Entschließung | 00,01 NTU,0.1NTU, 1NTU,00,01 mg/l | |
Präzision | 2-3% Kalibriergenauigkeit | |
Betriebstemperatur | Übertrager -10 ~ 65 °C | |
Material | PVC | |
Schutzniveau | I65/IP67 (personalisierte Fassung) | |
Ausgang des Signals |
485 Kommunikation/4-20mA analoge Ausgabe/HART-Protokoll/NB.GPRS.LORA unterstützen Kommunikation (Funktionsoption) |
|
Installationsmethode | Wandhalter | |
Sensor | Versorgungsspannung | DC5V |
Schutzniveau | IP68 | |
Temperatur | 0 bis 60°C | |
Sensormaterial | 304 Edelstahl (Eingangsart), PVC (Umlaufart) | |
Kabellänge | Standard 10 Meter (erweiterbar) | |
Betriebstemperatur | 0 bis 60°C | |
Speichertemperatur | -10 bis 60°C | |
Installationsmethode | Anlage mit Einbaugruppe/anwandmontierte Anlage mit Durchfluss |
Auswahltabelle für Bestellinformationen
BestellinformationenSWahlenTin der Lage | ||
KXTX00 | PH/ORP-Analysator | |
Stromversorgung | DC24V | |
AC220V | ||
Kabellänge | 5 m | |
10 m | ||
15 m | ||
20 m | ||
Temperaturkompensation | Sensor ohne Temperaturkompensation | |
Sensor mit Temperaturkompensation | ||
Ausgang des Signals | Nur 4-20mA | |
Nur 485 | ||
Auch mit 4-20mA, 485 Signalerzeugung. | ||
Spezielles eigenes Signal | ||
KLT500-DC24V--5m-Sensor ohne Temperaturkompensation-nur 485 | Low Turbidity Host, mit DC 24V Adapter, Kabel zwischen Host und Sensor,Die Kabellange beträgt 5 Meter, der Sensor ist ohne Temperaturkompensation ausgestattet und ist nur 485 Kommunikation. |
