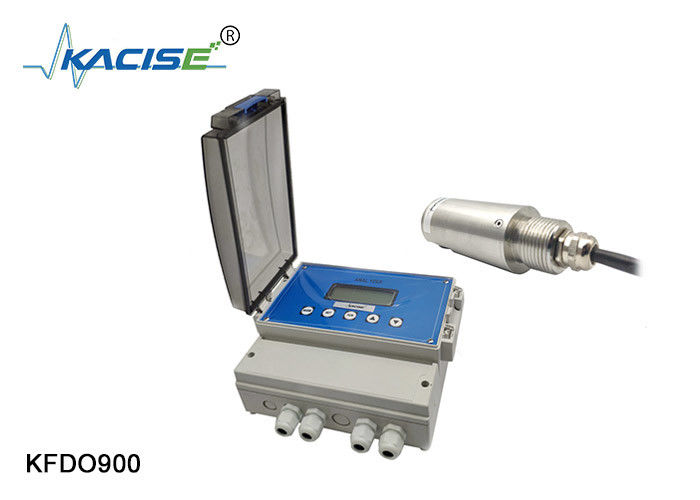

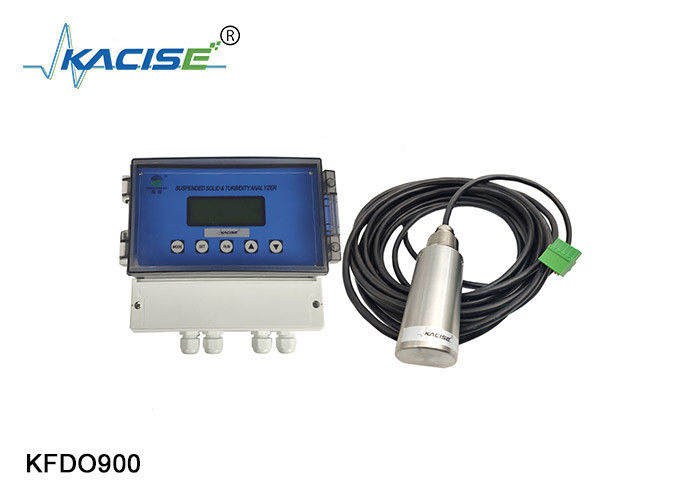

RS485 220VAC-Sonde aus Edelstahl mit gelöstem Sauerstoffsensor zur Überwachung der Wasserqualität

Das Messgerät für gelösten Sauerstoff mit Fluoreszenzmethode basiert auf dem physikalischen Löschprinzip spezifischer Substanzen zur aktiven Fluoreszenz. Die folgende Abbildung ist ein schematisches Diagramm der Funktionsweise des Sensors. Die fluoreszierende Substanz an der Vorderseite des Sensors ist ein spezieller Platin-Porphyrin-Verbundstoff mit Polyesterfolie, der Gasmoleküle durchlässt. Die Oberfläche ist mit einer Schicht aus schwarzlichtbeständigem Material beschichtet, um Störungen durch Sonnenlicht und andere fluoreszierende Substanzen im Wasser zu vermeiden.

Das modulierte blaue Licht scheint auf das fluoreszierende Material und regt es an, rotes Licht auszusenden. Da Sauerstoffmoleküle Energie abführen können (Quenching-Effekt), sind Zeit und Intensität der Anregung mit rotem Licht umgekehrt proportional zur Konzentration der Sauerstoffmoleküle. Wir verwendeten die mit blauem Licht synchronisierte Rotlichtquelle als Referenz, maßen die Phasendifferenz zwischen dem angeregten Rotlicht und dem Referenzlicht und verglichen sie mit dem internen Kalibrierungswert, um die Konzentration der Sauerstoffmoleküle zu berechnen und den Endwert durch Temperaturkompensation auszugeben.

• Es wird kein Sauerstoff verbraucht, daher gibt es keine Strömungsgeschwindigkeit, keine Bewegung und keine Beeinträchtigung durch Substanzen wie Sulfid.
• Blitzsicheres Gehäuse
• flammhemmendes Material
• Das wasserdichte Design für den Außenbereich eignet sich für eine Vielzahl von Installationsumgebungen
• Sonde aus Edelstahl 316L
• professionelles abgeschirmtes Kabel
• Ultraweiter Leistungseingangsbereich: 85–265 VAC, geeignet für viele Länder und Regionen
• Digitales Übertragungssignal, starke Anti-Interenz-Fähigkeit, hohe Stabilität.
• Unterstützt analogen Ausgang: 0–20 mA, 4–20 mA, digitalen Ausgang: RS485, Modbus
• Bis zu drei Relaisausgänge
• Starke Beständigkeit gegen Querinterferenzen verschiedener Substanzen: H2S, PH, CO2, NH3, SO4, CL-, CL2, CLO2, MeOH, EtOH und verschiedene andere Ionen.
• Die Elektrolytlösung muss nicht ausgetauscht werden, Anode und Kathode müssen nicht sauber poliert werden
• Die Folgekosten für den Austausch sind gering, der Elektrodenstab ist langlebig und das Lichtquellensystem von hoher Qualität ist langlebig
• Eingebauter Temperatursensor, automatische Temperaturkompensation
• Der Sensor verfügt über eine integrierte Salzgehaltskompensationskurve mit starker Konsistenz

Oberflächenwasser, Industrieabwasser und kommunales Abwasser

Welche Faktoren beeinflussen gelösten Sauerstoff?

Der Gehalt an gelöstem Sauerstoff im Wasser wird durch zwei Effekte beeinflusst: Der eine ist der Sauerstoffverbrauchseffekt, der den Sauerstoffgehalt reduziert, einschließlich des Sauerstoffverbrauchs beim aeroben Abbau organischer Stoffe und des fortgeschrittenen metabolischen Sauerstoffverbrauchs; der andere ist der Reoxygenierungseffekt, der den Sauerstoffgehalt erhöht, hauptsächlich einschließlich der Auflösung von Sauerstoff in der Luft, Belüftungsmitteln usw. Das gegenseitige Auf und Ab dieser beiden Wirkungsarten führt dazu, dass sich der Gehalt an gelöstem Sauerstoff im Wasser zeitlich und räumlich ändert.

Zu den Umweltfaktoren, die den Gehalt an gelöstem Sauerstoff im Wasser beeinflussen, gehören Wassertemperatur, Sauerstoffpartialdruck, Salzgehalt usw.

1. Das Wasser ist warm

   Bei einem bestimmten Sauerstoffpartialdruck und Salzgehalt nimmt der Sättigungsgehalt an gelöstem Sauerstoff mit steigender Wassertemperatur ab. Der Sättigungsgehalt an gelöstem Sauerstoff bei niedriger Temperatur variiert stärker mit der Temperatur.

2. Salz

   Wenn die Wassertemperatur und der Sauerstoffpartialdruck konstant sind, gilt: Je höher der Salzgehalt des Wassers, desto niedriger ist der gesättigte Gehalt an gelöstem Sauerstoff im Wasser. Der Salzgehalt von Meerwasser ist viel höher als der von Süßwasser, und unter den gleichen Bedingungen ist der gesättigte Gehalt an gelöstem Sauerstoff im Meerwasser viel niedriger als im Süßwasser. Der Schwankungsbereich des Salzgehalts in natürlichem Süßwasser ist sehr klein, sodass der Salzgehalt nur einen geringen Einfluss auf den gesättigten Gehalt an gelöstem Sauerstoff hat, der näherungsweise anhand des gesättigten Gehalts in reinem Wasser berechnet werden kann.

3. Partialdruck von Sauerstoff

   Wenn die Wassertemperatur einen bestimmten Salzgehalt aufweist, steigt der gesättigte Salzgehalt des gelösten Sauerstoffs im Wasser mit der Erhöhung des Sauerstoffpartialdrucks auf der Flüssigkeitsoberfläche.
