KBU601 Wasserqualitätsüberwachung Boje Präzisionssensoren Niedrigleistungskonstruktion Überwachung und Frühwarndatenanalyse: Auto

1.Begriffe und Definitionen

Ein integriertes System zur Überwachung und Datenerfassung, Datenverarbeitung, drahtlose Fernübertragung von Daten, Mobiltelefon-APP,die Computersysteme der PC-Plattform und andere Funktionen, die mit dem Anker in einem der Bojen für die Überwachung der Wasserqualität integriert sind,.

2.Anwendbare Szenen

1Umweltüberwachung von Flüssen, Seen und anderen Oberflächengewässern

2Überwachung der Wasserqualität von Wasserquellen

3.Zweck

Eine kurze Beschreibung der Zusammensetzung, des Erscheinungsbildes und der Funktion des Wasserqualitätsüberwachungssystems KBU601 für den Kunden, die im Fall im inländischen Teil angeführt wird.

4.ErzeugnisDSchriftstück

Das Unternehmen führte die KBU601 Multiple-Parameter-Wasserqualitätsüberwachung Bojen, KBU601 kann eine Vielzahl von gleichzeitigen Messungen der Wasserqualität Parameter, einschließlich gelösten Sauerstoff,pH, ORP, Leitfähigkeit und Trübung, DT-200-Hostcomputer über RS-485 (Modbus/RTU-Protokoll) Busübernahme und Verarbeitung von Messdaten,und dann vom drahtlosen Modul an einen Remote-Server übertragen, kann der Benutzer Echtzeit-Überwachungsdaten erhalten.

Das System der Boje als Trägersystem besteht aus Wasserqualitätsüberwachungsinstrumenten und chemischen Analyse-Sensoren, die eine Vielzahl von Wasseranlagen kombinieren, kombiniert mit modernen Datenerfassung und -verarbeitung,Datenkommunikationstechnologie, Bojenentwicklung und Fertigungstechnologie, um die Überwachung der Wasserqualität im Umweltbereich zu automatisieren, um effektive technische Mittel zur Online-Überwachung zu vernetzen.

5.Eigenschaft

1- Präzisionssensoren.

2. Niedrige Leistung Design, um effektiv zu verhindern, dass ein Kurzschluss oder externe Störung Leistung

Das System stürzt zusammen.

3. Überwachung der Umwelt: Lokale Bedingungen, direkte Erkennung der spezifizierten Qualitätsanforderungen der spezifizierten Wassertiefe, um sicherzustellen, dass die Wasserprobe und die Echtzeitdarstellung.

4- Installation: direkt in die Anlage, feste Verankerung.Verringerung der laufenden Wartungs- und Reparaturkosten.

5. Überwachungsdaten: Präzisionssensoren können in Echtzeit aufgelösten Sauerstoff, Trübung, pH-Wert, Leitfähigkeit, Temperatur usw. überwachen.Nachfolgende Parameter können erweitert werden

6Datenübertragung: Daten über die Überwachung der Wasserqualität in sehr kurzer Zeit.die vom GPRS erhobenen Überwachungspunkte (optional NB-IOT) an den Kunden hochgeladen, um die Aktualität und Gültigkeit der Daten zu gewährleistenIm Vergleich zur traditionellen manuellen Probenahme vereinfacht die Überwachung nicht nur die umständlichen Verfahren, sondern spart auch Zeit.

7. Überwachung und Frühwarnung: P über das System CA Terminal oder Mobiltelefon PP Client, kann der Benutzer die Sicherheitsparameter überwacht Bereich,Sobald der Sensor das vordere Ende als irgendwo sicherer Bereich der Wasserqualitätsparameter erkennt, sendet das System eine Warnmeldung, um den Nutzer zu informieren, damit rechtzeitig eine gute Überwachung der Wasserqualität gewährleistet wird.

8. Datenanalyse: automatische Sammlung, ohne manuelle Betreuung. Das System erzeugt automatisch eine Datentabelle, der Benutzer kann intuitiv die Veränderungen in der Wasserqualität verstehen.Die gesammelten Daten können jederzeit gespeichert werden, um historische Daten anzuzeigen.

6.Zusammensetzung

KBU601 Daten zur Überwachung der Wasserqualität, gesammelt durch die Bojeinheit (Sensor), eine Stromversorgungseinheit, eine Datenverarbeitungseinheit, eine Datenübertragungseinheit und die Ankeranlage Bojenkörperzusammensetzung.

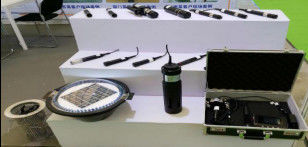

6.1 Datenerfassung (Sensor)

KMPW601A / B Online-Mehrparameter-Sensor - Selbstreinigung - Es kann mit bis zu 4 Sensoren ausgestattet werden (Messbare DO ((Fluoreszenz), elektrische Leitfähigkeit, PH, Trübung, Temperatur) - Ausgang des Signals: RS485 (Modbus / RTU) - Optionale Kabellänge - Schutzklasse IP68
KFDO601 Integrierter Fluoreszenzsauerstoffsensor - Fluoreszenzelektrode - 0-20 mg/l, 0-200% Sättigung - Genauigkeit: Messwert ± 2%, oder ± 0,3 mg/l, je nachdem, welcher Wert größer ist - Ausgang des Signals: RS485 (Modbus / RTU) - Optionale Kabellänge - Schutzklasse IP68
KNN601 Ammoniumsensor - Hochleistungsversion (Gemessene Ammonium-Stickstoff-Ionen NH4+) (Ionenselektive Elektrodenmethode, die medikamentöse Methode) - 0-100 mg/l NH4-N - Genauigkeit: Messwert ± 5%, oder ± 0,3 mg/l, je nachdem, welcher Wert größer ist - Eingebaute Temperaturkompensation - Ausgang des Signals: RS485 (Modbus / RTU) - Optionale Kabellänge - Schutzklasse IP68
KPH601 Online-PH-Sensor - Industriestandard PH-Elektrode - 0-14PH, eingebaute Temperaturkompensation - Genauigkeit: ± 0,02PH-Signal-Ausgang: RS485 (Modbus / RTU) - Optionale Kabellänge - Schutzklasse IP68
KOP601 ORP-Online-Sensor - Industriestandard ORP-Elektrode - -1500-1500 mV-Genauigkeit:± 3 mV-Signal-Ausgang: RS485 ((Modbus / RTU) - Optionale Kabellänge - Schutzklasse IP68
KEC601 Online-Leitfähigkeitssensor - 0-5000uS / cm (konventionell) - 0-400mS / cm ((Elektromagnetische Elektrode, wartungsfrei) - Genauigkeit: ± 1,5% FS-Signal-Ausgang: RS485 (Modbus / RTU) - Optionale Kabellänge - Schutzklasse IP68
KSA601 Online-Salzgehaltssensor - 0-70 PSU ((Elektromagnetische Elektrode, wartungsfrei) - Genauigkeit: ± 1,5% FS-Signal-Ausgang: RS485 (Modbus / RTU) - Optionale Kabellänge - Schutzklasse IP68
KTU601 Onlinesensor für Trübung - Genauigkeit von 0 bis 1000 NTU: ± 3% des Messwerts oder ± 0,3 NTU, je nachdem, welcher Wert größer ist - Ausgang des Signals: RS485 (Modbus) - Kabellänge optional - Schutzklasse IP68
KRC601 Online integrierter Chlorrückstandssensor - 0-10 ppm - Genauigkeit: ± 1% oder 0,05 mg/l - Signalleistung: RS485 (Modbus) - Kabellänge optional - Schutzklasse IP68
KCD602 Online-COD-Sensor (UV-Spektroskopie, chemikalienfrei) - Reichweite: 0-100 mg/l - Genauigkeit: ± 5% F.S. - Signalleistung: RS485 (Modbus/RTU) - Kabellänge optional - Schutzklasse IP68
KCA601 integrierter Chlorophyll-A-Sensor - 0-400 μg/l-Genauigkeit: ±3% F.S.-Signal-Ausgang: RS485 (Modbus) - Schutzklasse IP68
KBG601 integrierter blau-grüner Algensensor - 100-300.000 Zellen/ml - Genauigkeit: ± 5% des Signalpegels von 1 ppb Rhodamin WT Farbstoff - Signalleistung: RS485 (Mod Bus) - Kabellänge optional - Schutzklasse IP68
KSC601 integrierter Schlammkonzentrationssensor -0,01 bis 2000 mg/l, 0,01 bis 45000 mg/l , 0,01-120000 mg / L - Genauigkeit: weniger als ± 5% des Messwerts (je nach Schlammhomogenität) - Ausgang des Signals: RS485 (Modbus) - Kabellänge optional - Schutzklasse IP68
KHL601 hydrostatischer Niveausensor - Reichweite 0 bis 100 m - Genauigkeit: ±1,5% F.S.- Signalleistung: RS485 (Modbus/RTU) - Kabellänge optional - Schutzniveau IP68

6.2Stromversorgungseinheit

Die Stromversorgungseinheit verwendet ein 8 W-Solarpanel mit einem wartungsfreien Lithium-Akku von 60 Ah.Die Daten werden in einer Stunde geschickt, um eine Reihe von Datenmustern für 60 Tage an kontinuierlichen Regentagen zu senden. (Der Überwachungsintervall kann für mindestens 5 Minuten geändert werden)

6.3Datenverarbeitungs- und Datenübermittlungseinheit

Der DT-200-Mastercomputer erhält Messdaten durch RS-485 (Modbus/RTU-Protokoll) Bus-Erfassung und Verarbeitung. Nach der Datenverarbeitung durch die MCU werden die Daten an das drahtlose Modul gesendet,und dann sendet das drahtlose Modul die Daten an den Remote-Server, und der Benutzer kann die Überwachung in Echtzeit erhalten.

6.4Verankerungseinheit

Das Bojesystem verwendet eine Bodenankerfestungsmethode, um das Ankerseil entsprechend der Wassertiefe an den Boden der Boje zu befestigen und das überschüssige Seil an das Ufer zu befestigen.

Abbildung 5: Verankerungseinheit

6.5 Die Boje

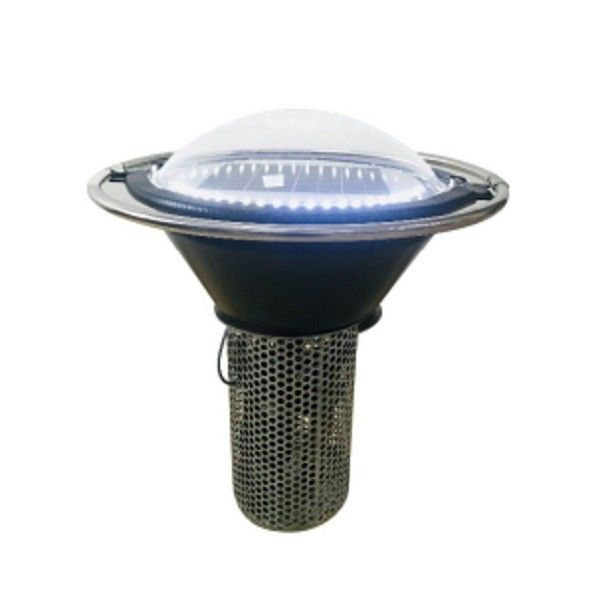

Die Bojenkarosserie ist Kegelart mit einem Durchmesser von 410 mm. Die Oberseite des Standardkarosserys besteht aus PMMA-Material und der Boden aus Aluminiumlegierung.Das Gesamtgewicht der Boje beträgt ca. 10 kg für eine vollständige Dichtung.Das unterste Aluminiumlegierungsmaterial verbessert die Kollisionsschutzfähigkeit, PMMA-Material hat eine Lichtdurchlässigkeit von 96%, kann Sonnenenergie effizienter in Strom umwandeln.Der Filterschild wirkt als Filter für Unkräuter und als Schutz für Sensoren.

7.DieMEinTEchtzeitIch...Indikatoren undCVerhältnisse derUSiehe

7.1 Technische Indikatoren

7.1.1 Solaranlage a) Größe: Durchmesser: 300 mm b) Einspeise: 8 w c) Ausspannung: 18,4 v
7.1.2 Lithiumbatterie (einschließlich Steuerung)
Batterie: 60 Ah
7.1.3 Datenübertragungsmodul a) drahtlose Übertragung 4G (Standardkonfiguration), nb-iot, LoRa-Übertragungsmodul b) Doppelfrequenz 900/1800, Baudrate 9600
7.1.4 Modul zur Datenerfassung
Eintritt: Gleichstrom 12 V 1 A
Durchschnittlicher Stromverbrauch: < 3w
7.1.5 Bojenkörper
PMMA-Material an der Oberseite ist eine halb elliptische Kugel mit einem Durchmesser von 410 mm, und Aluminiumlegierungsmaterial an der Unterseite ist ein Halbkegel mit einem maximalen Durchmesser von 410 mm.
7.1.6 Sensor a) optional gelöster Sauerstoff, elektrische Leitfähigkeit, Trübung, Ammoniak Stickstoff, pH,ORP und andere digitale Sensoren b) mit mechanisch rotierenden Selbstreinigungsvorrichtungen ausgestattet C) digitale Sensoren, RS-485 Bus, Mod Bus/RTU Kommunikationsprotokoll
7.1.7 Messintervall

Fabrikstandardmessintervall 1 Stunde. Das Messintervall kann mit einem Mindestintervall von 5 Minuten geändert werden
7.1.8 Bedienmodus
Unkontrollierter Modus
7.1.9 Datenübertragungszyklus
Der Standardeinstellungszyklus beträgt 1 h.

7.2 BetriebCVerhältnisse

7.2.1 Umgebungstemperatur: 5 °C bis 65 °C

7.2.2 Relative Luftfeuchtigkeit: Die relative Luftfeuchtigkeit innerhalb der Boje ist höchstens 90%

7.2.3 Stromversorgung: Gleichstrom 12 V, kombinierte Stromversorgung durch Sonnenenergie und Batterien d) Luftdruck: 86 ~ 106 K Pa
