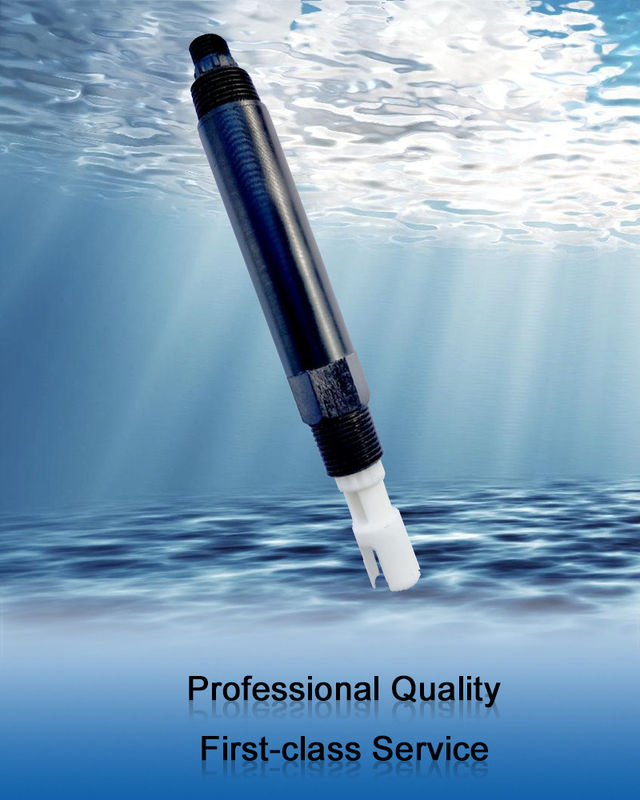

Wasserqualitäts-Monitor-Leitfähigkeits-Sensor des kleinen Entwurfs-KEC601 on-line-für Trinkwasser-Oberflächen-Wasser-verschiedenes Wasser

Umwelt 1.Application

• Trinkwasser/Oberflächenwasser/verschiedene Wasserversorgung/Brauchwasserbehandlung.
• Signalausgabe: RS-485 (Modbus-/RTUprotokoll).
• Bequeme Verbindung zur aus dritter Quelleausrüstung wie PLC, DCS, industriellem Steuerrechner, allgemeinem Prüfer, Schreiber ohne Papier oder Touch Screen.
• Immersionsinstallation mit 3/4 NPT-Rohrgewinde für einfache versenkbare Installation oder Installation in den Rohren und in den Behältern.
• Grad des Schutzes IP68.

Spezifikationen 2.Technical

Zeichnung 3.Dimensional

4.Installation und elektrische Verbindung

4,1 Installation

Anmerkung: 2 cm mindestens von der Unterseite und von den Seitenwänden des Behälters während der Installierung und der Prüfung.

4,2 elektrische Verbindung

a) Rote Linie - Netzanschlusskabel (12 | 24V)

b) Schwarze Linie - Boden (Boden)

c) Blaue Linie - 485A

d) weiße Linie - 485B

e) bloßer Draht - abgeschirmter Draht

Nachdem Verdrahtung abgeschlossen ist, sollte es sorgfältig überprüft werden, um falsche Verbindungen zu vermeiden, bevor man oben antreibt.

Kabelspezifikation: Der Ansicht seiend, dass das Kabel im Wasser (einschließlich Meerwasser) für eine lange Zeit untergetaucht wird oder der Luft ausgesetzt, hat das Kabel bestimmte Korrosionsbeständigkeit. Der Außendurchmesser des Kabels ist Φ6 Millimeter und alle Schnittstellen sind wasserdicht.
