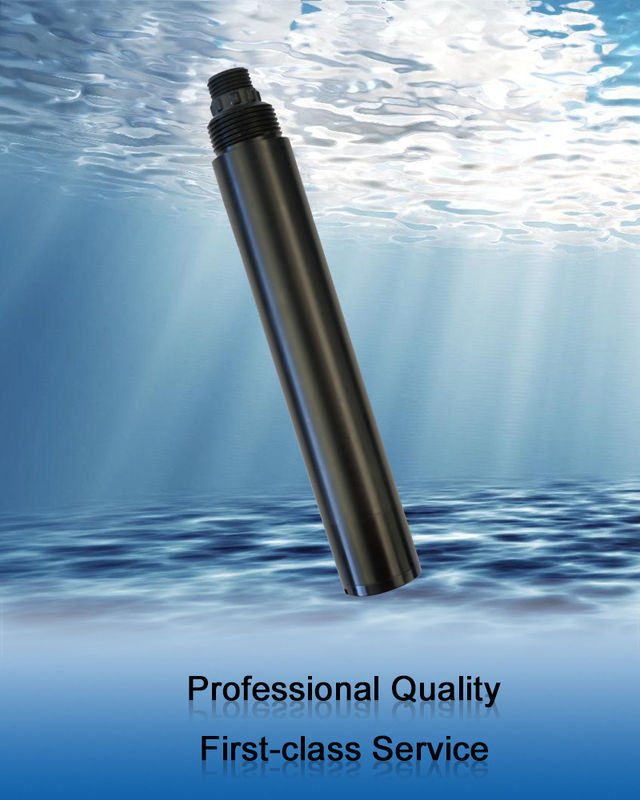

KSS601 Online-Suspensionssensor 90° Streulichtprinzip, integrierte Temperatursensorunterstützung RS-485, Modbus/RTU
1. Betriebsprinzip
Der integrierte Online-Suspensionssensor KSS601 ist nach dem Prinzip der Messung der Streulichtsuspension konzipiert und hergestellt.Das Licht wird durch die Suspension in der Wasserprobe zerstreut., und das Streulicht in der Wasserprobe wird berechnet, indem die Intensität des Streulichts senkrecht zum Einfalllicht gemessen und mit dem internen Kalibrierwert verglichen wird,linearisiert, um den Endwert auszugeben.
2. Merkmal
- 90° Streulichtprinzip, eingebauter Temperatursensor
- Unterstützung von RS-485, Modbus/RTU-Protokoll
- Glasfaserstruktur, starke Widerstandsfähigkeit gegen äußere Lichtstörungen
- Infrarot-LED-Lichtquelle mit hoher Stabilität
- IP68-Schutz, Wassertiefe innerhalb von 20 m
- Bequem, schnell, stabil und leicht zu warten
3. technische Spezifikationen
| Modell | KSS601 |
| Meßprinzip | Streulichtmethode |
| Messbereich | 0 ‰ 2000 mg/l |
| Entschließung | 0.1NTU,0.1°C |
| Präzision | ± 5% |
| Kalibriermethode | Zwei-Punkte-Kalibrierung |
| Temperaturkompensation | Automatische Temperaturkompensation (Pt1000) |
| Ausgangsmethode | RS-485 ((Modbus/RTU) |
| Arbeitsbedingungen | 0 ̊50°C, < 0,2 MPa |
| Lagertemperatur | -5°C bis 65°C |
| Installationsmethode | Untertauchbefestigung, 3/4 NPT-Faden |
| Kabellänge | 5 Meter, andere Längen können angepasst werden |
| Stromverbrauch | < 0,3 W @ 12 V |
| Stromversorgung | 1224VDC ± 10% |
| Schutzgrad | IP68 |
4. Dimensionelle Zeichnung
5Installation und elektrische Anbindung
5.1 Installation
Anforderung an den Anbauraum: bei der Seitenwand mehr als 5 cm und bei der Unterseite mindestens 10 cm.
5.2 Elektrische Verbindung
a) Rote Leitung - Stromkabel (12 ~ 24 V)
b) Schwarze Linie - Boden (GND)
c) Blaue Linie - 485A
d) weiße Linie - 485B
e) Bares Draht - abgeschirmtes Draht
Nachdem die Verkabelung abgeschlossen ist, sollte sie sorgfältig überprüft werden, um vor dem Einschalten falsche Verbindungen zu vermeiden.
Spezifikation des Kabels: In Anbetracht der Tatsache, daß das Kabel lange Zeit in Wasser (einschließlich Meerwasser) eingetaucht oder der Luft ausgesetzt ist, weist es eine gewisse Korrosionsbeständigkeit auf.Der Außendurchmesser des Kabels beträgt Φ6 mm und alle Schnittstellen sind wasserdicht.
6. Wartung
6.1 Wartungsverfahren und -methoden
6.1.1 Wartungsplan
Die Sauberkeit des Messfensters ist sehr wichtig, um genaue Messwerte zu erhalten.
| Instandhaltungsaufgabe | Empfohlene Wartungsfrequenz |
| Kalibrieren des Sensors (falls von der zuständigen Behörde verlangt) | Nach dem von der zuständigen Behörde vorgeschriebenen Wartungsplan |
6.1.2 Wartungsverfahren
- Sensor Außenfläche: Die Außenfläche des Sensors mit Leitungswasser reinigen. Wenn noch Schmutz übrig ist, mit einem weichen, feuchten Tuch abwischen.Fügen Sie etwas Waschmittel in das Leitungswasser, um es zu reinigen..
- Überprüfen Sie das Kabel des Sensors: Das Kabel sollte beim normalen Arbeiten nicht fest sein, da sonst das Kabel im Kabel zerbrochen ist und der Sensor nicht ordnungsgemäß funktioniert.
- Überprüfen Sie das Messfenster des Sensors auf Schmutz.
6.1.3 Anmerkungen
Die Sonde enthält empfindliche optische und elektronische Komponenten. Stellen Sie sicher, dass die Sonde keinem schweren mechanischen Schock ausgesetzt ist. Es gibt keine Teile im Inneren der Sonde, die von dem Benutzer gewartet werden müssen.
6.2 Kalibrierung der Sensoren
- Nullkalibrierung: Verwenden Sie eine große Menge Becher, um eine angemessene Menge Nullsuspension oder eine bekannte Suspensionskonzentration (0 ~ 200,0 mg/l) zu nehmen.Das vordere Ende des Sensors ist mindestens 10 cm vom Boden des Bechers entfernt., 1 Minute Die Nullkalibrierung erfolgt, nachdem der Wert stabil ist.
- Steigungskalibration: Die Sensorsonde wird in eine Suspension mit bekannter Konzentration (200,0 bis 2000,0 mg/l) gelegt.Der Wert wird stabilisiert und die Steigung kalibriert.Die Anleitung bezieht sich auf den Anhang.
Anmerkung: An der Vorderseite der Sonde können keine Blasen entstehen.
6.3 Häufig gestellte Fragen
| Das Problem | Möglicher Grund | Die Lösung |
| Die Betriebsschnittstelle kann nicht angeschlossen werden oder das Messresultat wird nicht angezeigt. | Fehler bei Steuerung und Kabelanschluss | Wiederverbindung von Steuerung und Kabel |
| Ausfall des Kabels | Bitte kontaktieren Sie uns |
| Der gemessene Wert ist zu hoch, zu niedrig oder ständig instabil. | Das Sensorfenster ist mit einem fremden Objekt verbunden. | Reinigung der Fensteroberfläche des Sensors |
7Qualität und Service
7.1 Qualitätssicherung
- Die Qualitätsprüfungsabteilung verfügt über standardisierte Prüfverfahren, fortgeschrittene und perfekte Prüfgeräte und -mittel und ist streng an die Vorschriften gebunden.72-Stunden-Alterungstest und Stabilitätsprüfung des Produkts durchführen, und kein einziges Produkt, das nicht qualifiziert ist, die Fabrik verlassen darf.
- Die Empfängerin gibt die Produktcharge direkt mit einer Ausfallrate von 2% zurück, wobei alle entstandenen Kosten vom Lieferanten getragen werden.Die Referenznorm bezieht sich auf die vom Lieferanten bereitgestellte Produktbeschreibung..
- Garantieren Sie die Warenmenge und die Geschwindigkeit der Lieferung.
7.2 Zubehör und Ersatzteile
Dieses Produkt umfasst:
- 1 Sensor
- 1 Exemplar der Anleitung
- 1 Zertifikat
7.3 Zusage für den Kundendienst
Das Unternehmen bietet einen lokalen Kundendienst innerhalb eines Jahres ab dem Verkaufstermin an, schließt jedoch Schäden aus, die durch unsachgemäße Verwendung verursacht wurden.Aber die Versandkosten müssen eingeschätzt werden.Wenn das Gerät unterwegs beschädigt wird, wird es von der Firma kostenlos repariert.
