Umwelt 1.Application

Trinkwasser/Oberflächenwasser/verschiedene Wasserversorgungen/Brauchwasserbehandlung

2.Feature

• Signalausgabe: RS-485 (Modbus-/RTUprotokoll)
• Bequem, an PLC, DCS, industrieller Steuerrechner, General Controller, Schreibers- oder Touch Screen ohne Papier und andere aus dritter Quelleausrüstung anzuschließen.

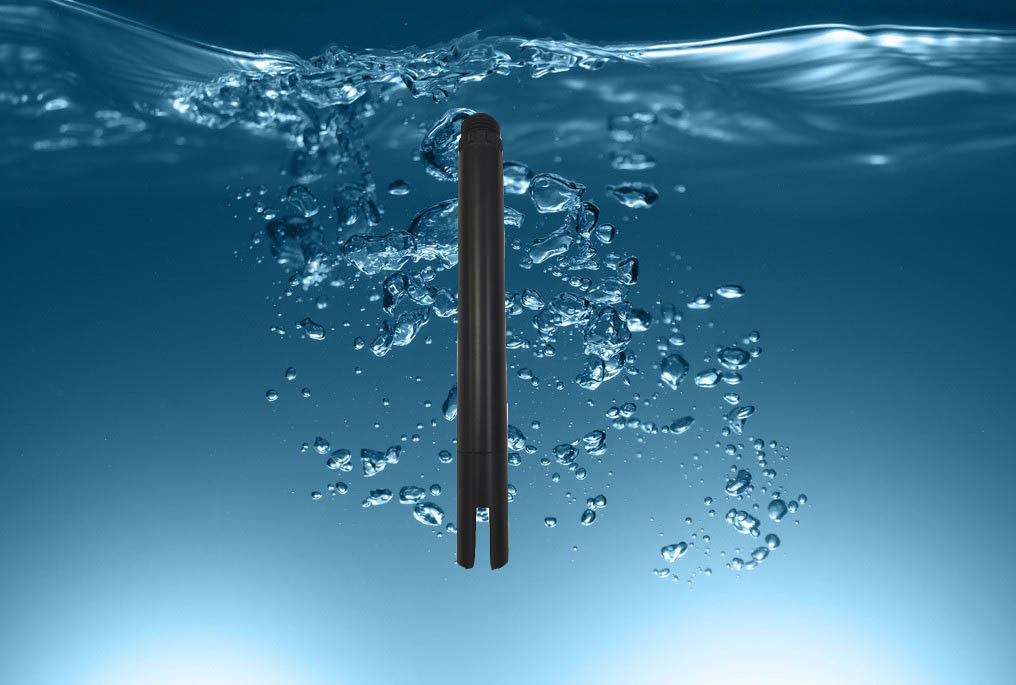

• Einfach zu installieren: versenkte Installation.
• Ip68, Eindämmungsniveau.

Spezifikationen 3.Technical

Zeichnung 4.Dimensional

5.Installation und elektrische Verbindung

5,1 installiert

Anmerkung: 2 cm mindestens weg von der Unterseite und den Seitenwänden des Behälters während der Installation und der Prüfung.

5,2 elektrische Verbindung

Das Kabel ist ein twisted pair mit 4 Kernen abschirmte Draht definiert in der Linie Reihenfolge:

Roter Draht -- Netzanschlusskabel (12V-24VDC)

Schwarze Linie (Boden)

Blue Line -- 485a

Weiße Linie -- 485b

Vor Elektrifizierung sollte die verdrahtende Reihenfolge sorgfältig überprüft werden, um die unnötigen Verluste zu vermeiden, die indem man Fehler verursacht werden, verdrahtet.

Verdrahten von Anweisungen: Halten Sie das Kabel für langfristige Immersion im Wasser (einschließlich Meerwasser), oder herausgestellt, um zu lüften, wird alle Verdrahtung angefordert, um wasserdichte Behandlung, Kunden zu tun, den Kabel eine bestimmte rostfeste Fähigkeit haben sollte.

6.Maintenance

6,1 Gebrauch und Wartung

Die regelmäßige Elektrode muss regelmäßig gesäubert werden und kalibriert werden, und der Wartungszyklus wird vom Kunden entsprechend seiner eigenen Arbeitsbedingung entschieden. Herkömmliche ElektrodenReinigungsmethode: mit einer weichen Bürste, zum des Zubehörs (die Elektrodenoberfläche zu verkratzen, zu vermeiden Sorgfalt) und dann sauber mit destilliertem Wasser zu entfernen, nach der Kalibrierungsoperation.

Reinigungsmethode der induktiven Elektrode:

Induktive Elektrode ist im Allgemeinen wartungsfrei; das Oberteil der Verschmutzung oder der milden Skalierung beeinflußt nicht seine normale Arbeit.

Beim Säubern, mit einer weichen Bürste oder einem Sandpapier, um das Zubehör zu entfernen, und Reinigung des destillierten Wassers, nach der Kalibrierungsoperation dann zu verwenden.

Weil Induktanzart Elektrode häufig in einfachem, oben einzustufen oder in der schmutzigen Umwelt arbeitet, kann Reinigung angebracht sein, die Kraft zu erhöhen. A-Moll-Kratzer auf der Elektrodenoberfläche beeinflußt nicht den Normalbetrieb der Elektrode, aber vermeidet, das Elektrodenoberteil einzudringen.

6,2 Kalibrierung

a) Nullkalibrierung

Spülen Sie den Sensor mit destilliertem Wasser aus und lassen Sie die Flüssigkeit mit Filterpapier ab. Der Sensor wird an die Stromversorgung angeschlossen und legte vertikal in die Luft für ungefähr 3 Minuten. Nachdem der Zahlenwert stabil ist, wird nullkalibrierung durchgeführt. Die Kalibrierungsanweisungen werden im Anhang einzeln aufgeführt.

b) Steigungskalibrierung

Legen Sie die Elektrode vertikal in die Standardlösung (20% Voll) und merken Sie, dass die Steigung der Elektrode 2 cm mindestens von den Unterseiten- und Seitenwänden des Behälters kalibriert wird. Die Kalibrierungsanweisungen werden im Anhang einzeln aufgeführt.

7. Qualität und Service

7,1 Qualitätssicherung

QualitätsKontrollräume haben Kontrollverfahren, mit modernem und perfektem Testgerät und Durchschnitten und in der strengen Übereinstimmung mit den Regeln der Inspektion standardisiert, ein 72-Stunden-Altern von Produkten, Experimente zu tun, Stabilitätsexperimente, lassen keine unqualifizierte Produktfabrik.

Der Empfänger bringt das Los des Produktes mit 2% Nichtübereinstimmungsrate zurück, und alle Kosten werden vom Lieferanten getragen. Der Standard der Erwägung bezieht sich die auf Produktbeschreibung, die vom Lieferanten zur Verfügung gestellt wird.

Garantieren Sie der Quantität und der Geschwindigkeit der Lieferung.

7,2 Ersatzteile

Dieses Produkt schließt ein:

1 Sensor

1 Kopie des Anweisungshandbuches

Zertifikat 1

Kalibrierungsflüssigkeit (optional)

7,3 Kundendienst-Verpflichtung

Unsere Firma erbringt Kundendienst für ein Jahr nach Verkauf, aber umfasst nicht den Schaden, der durch missbräuchliche Verwendung verursacht wird. Wenn Reparatur oder Anpassung erforderlich ist, bringen Sie sie bitte an Ihrer eigenen Ausgabe, die Firma repariert den Schaden des Instrumentes kostenlos zurück.
