Übermittler KWS750 des Sensors pH der Wasserqualitäts-Sensor-on-line-Überwachung pH Signalausgabe: RS-485 (Modbus-/RTUprotokoll)

1. Einleitend

Wasserstoffionglaselektrode und Bezugselektrode wurden benutzt, um eine galvanische Zelle zu bilden. Bei Ionenaustausch zwischen Wasserstoffionen in der Glasschicht und der gemessenen Lösung, wurde die Konzentration von Wasserstoffionen in der Lösung ermittelt, indem man die Spannungsdifferenz zwischen den Elektroden maß, um das pH der gemessenen Flüssigkeit zu messen.

PH-Sensor, allgemein bekannt als pH-Sonde, wird aus Glaselektrode und Bezugselektrode verfasst. Die Glaselektrode besteht einer Glasstützstange, einer Glasschicht, einer internen Referenzlösung, einer internen Bezugselektrode, einer Elektrodenkappe und aus einem Draht. Die Bezugselektrode hat ein bekanntes und konstantes Elektrodenpotential, und Elektroden des Kalomels oder des Silbers/der silbernen Chlorverbindung sind allgemein verwendet. Weil das pH mit Temperatur zusammenhängt, ist es im Allgemeinen notwendig, eine Temperaturelektrode hinzuzufügen, damit Temperaturausgleich eine zusammengesetzte Elektrode des Dreipfostens bildet.

Verwendet für Klimawasserqualitätsüberwachung, Säure-/Alkali-/Salzlösung, Prozess der chemischen Reaktion und industrielles Produktionsverfahren, kann es die Bedingungen on-line-pH-Maßes für die meisten industriellen Anwendungen erfüllen.

2. technische Spezifikationen

3. Maßzeichnung

Anmerkung: Das Sensor-Verbindungsstück ist wasserdichter gemeinsamer männlicher Kopf des Kernes M16-5.

4. Installation und elektrische Verbindung

4,1 Installation

Anmerkung: Der Sensor sollte nicht installiertes umgedrehtes sein oder wann horizontal mindestens schräg installiert, von 15 Grad oder von mehr.

4,2 elektrische Verbindung

a) Rote Linie - Netzanschlusskabel (12 | 24V)

b) Schwarze Linie - Boden (Boden)

c) Blaue Linie - 485A

d) weiße Linie - 485B

e) bloßer Draht - abgeschirmter Draht

Nachdem Verdrahtung abgeschlossen ist, sollte es sorgfältig überprüft werden, um falsche Verbindungen zu vermeiden, bevor man oben antreibt.

Kabelspezifikation: Der Ansicht seiend, dass das Kabel im Wasser (einschließlich Meerwasser) für eine lange Zeit untergetaucht wird oder der Luft ausgesetzt, hat das Kabel bestimmte Korrosionsbeständigkeit. Der Außendurchmesser des Kabels ist Φ6 Millimeter und alle Schnittstellen sind wasserdicht.

5. Wartung

5,1 Gebrauch und Wartung

Wenn man den pH-Sensor, es sollte in destilliertes Wasser gesäubert werden misst (oder entionisierte Wasser) und das Filterpapier sollte benutzt werden, um Feuchtigkeit zu absorbieren, um Verunreinigungen an in die geprüft zu werden Flüssigkeit eingeführt werden zu verhindern. 1/3 des Sensors sollte in die geprüft zu werden Lösung eingefügt werden.

Der Sensor sollte gewaschen werden, wenn nicht verwendet, eingefügt worden in eine Schutzhülse mit einer 3,5 mol-/Lkaliumchloridlösung, oder der Sensor fügte in einen Behälter mit einer 3,5 mol-/Lkaliumchloridlösung ein.

Überprüfen Sie, ob der Anschluss trocken ist. Wenn er befleckt wird, wischen Sie ihn mit absolutem Alkohol ab und trocknen Sie ihn. Vermeiden Sie langfristige Immersion in der Lösung des destillierten Wassers oder des Proteins und verhindern Sie Kontakt mit Silikonfett. Mit einem längeren Sensor seine Glasschicht wird möglicherweise lichtdurchlässig oder mit Ablagerungen, die mit verdünnter Salzsäure gewaschen werden und mit Wasser ausgespült werden können. Der Sensor wird für eine lange Zeit benutzt. Wenn ein Messfehler auftritt, muss er mit dem Meter für Kalibrierung kalibriert werden.

Wenn die Kalibrierung und das Maß nicht durchgeführt werden können, während der Sensor in der oben genannten Art instand gehalten und instand gehalten wird, ist der Sensor ausgefallen. Ersetzen Sie bitte den Sensor.

Standardbezugstabelle des puffer-pH

Die tatsächliche Lesung und der Standard des Instrumentes manchmal einen Fehler von Wörtern ±1 haben.

5,2 Kalibrierung

Anmerkung: Der Sensor ist kalibriert worden, bevor man die Fabrik verließ. Wenn der Messfehler nicht überstiegen wird, sollte er nicht willkürlich kalibriert werden.

a) Nullkalibrierung

Benutzen Sie 250 ml destilliertes Wasser in einem Messzylinder, gießen Sie in einen Becher, fügen Sie ein Paket des Kalibrierungspulvers mit pH=6.86 hinzu, rühren Sie sich gleichmäßig mit einem Glasstab, bis das Pulver vollständig aufgelöst ist, konfigurieren die Lösung mit pH=6.86, setzen den Sensor in die Lösung, Wartung 3 ~5 Minuten, nachdem der Wert stabil ist, sehen, wenn der angezeigte Wert 6,86 ist. Wenn nicht, müssen Sie nullkalibrierung durchführen. Beziehen Sie sich den auf Anhang für die Kalibrierungsanweisungen.

b) Steigungs-Kalibrierung

Für säurehaltige Lösung: Nehmen 250 ml destilliertes Wasser in einem Messzylinder, gießt in einen Becher, hinzufügt ein Paket des Kalibrierungspulvers mit pH=4.00, sich rührt gleichmäßig mit einem Glasstab, bis das Pulver vollständig aufgelöst ist, und konfiguriert die Lösung zu pH=4.00; In der Lösung Wartung 3 bis 5 Minuten. Nachdem der Wert stabil ist, sehen Sie, wenn der Wert 4,00 ist. Wenn nicht, wird die Steigungskalibrierung angefordert. Beziehen Sie sich den auf Anhang für die Kalibrierungsanweisungen.

Für alkalische Lösung: Nehmen 250 ml destilliertes Wasser in einem Messzylinder, gießt in einen Becher, hinzufügt ein Paket des Kalibrierungspulvers mit pH=9.18, sich rührt gleichmäßig mit einem Glasstab, bis das Pulver vollständig aufgelöst ist, und konfiguriert die Lösung zu pH=9.18; In der Lösung Wartung 3 bis 5 Minuten. Nachdem der Wert stabil ist, Kontrolle, wenn die Anzeige 9,18 ist. Wenn nicht, wird die Steigungskalibrierung angefordert. Beziehen Sie sich den auf Anhang für die Kalibrierungsanweisungen.

6.Quality und Service

6,1 Qualitätssicherung

• Der QualitätsKontrollraum hat Kontrollverfahren, modernes und perfektes Testgerät und Durchschnitte und ausschließlich in Übereinstimmung mit den Regelungen, 72-Stunden-Alterntest und Stabilitätstest auf dem Produkt durchzuführen, und standardisiert ein unqualifiziertes Produkt die Fabrik nicht verlassen zu lassen.
• Die Empfängerpartei bringt direkt die Produktreihe mit einer Durchfallquote 2% zurück, und alle Produktionskosten werden vom Lieferanten getragen. Der Referenzstandard bezieht sich die auf Produktbeschreibung, die vom Lieferanten zur Verfügung gestellt wird.
• Garantieren Sie der Quantität von Waren und der Geschwindigkeit des Versandes.

6,2 Zusätze und Ersatzteile

Dieses Produkt schließt ein:

• 1 Sensor
• Kalibrierungspulver 3 Sätze
• 1 Kopie des Handbuches
• 1 Zertifikat

6,3 Kundendienst-Verpflichtung

Die Firma erbringt lokalen Kundendienst innerhalb eines Jahres nach Verkauf, aber umfasst nicht den Schaden, der durch missbräuchliche Verwendung verursacht wird. Wenn Reparatur oder Anpassung angefordert wird, bringen Sie sie bitte zurück, aber die Versandkosten müssen eingebildet sein. Auf dem Weg geschädigt, repariert die Firma den Schaden des Instrumentes für freies.

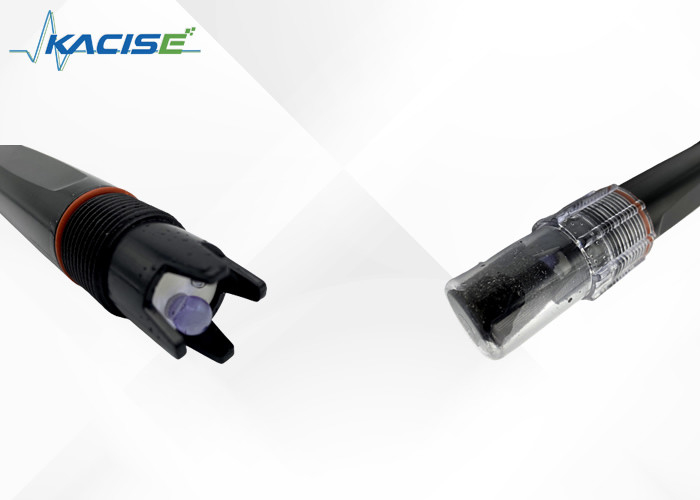

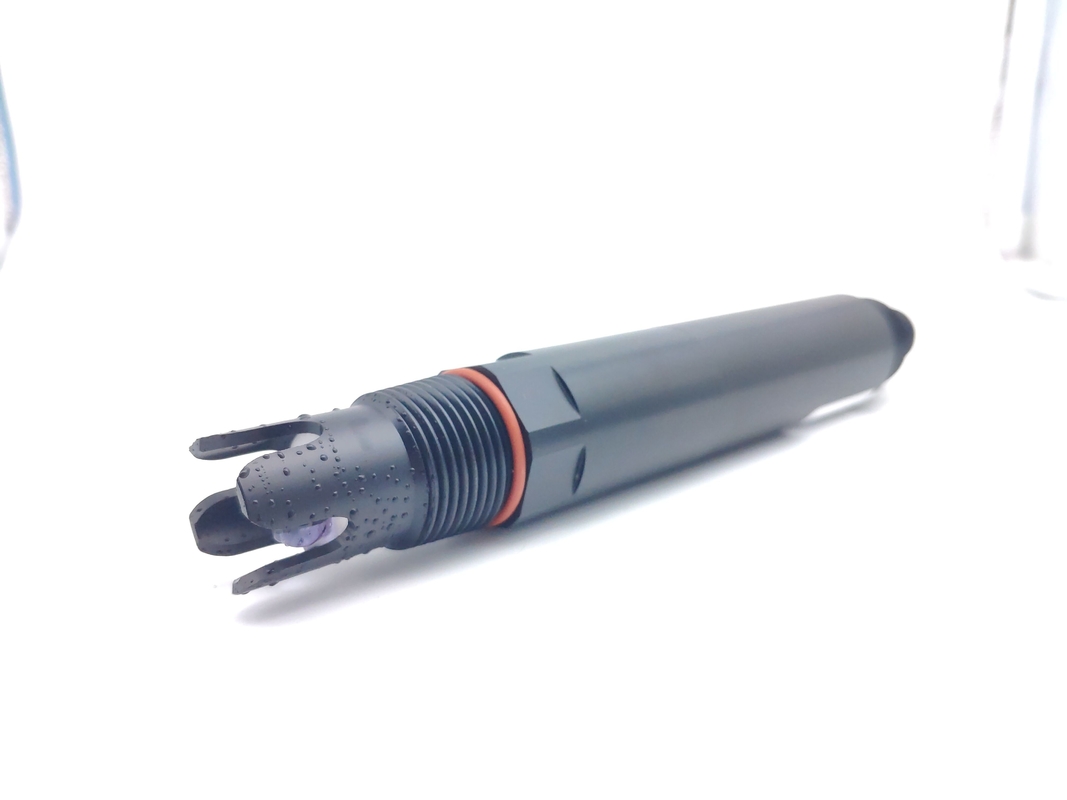

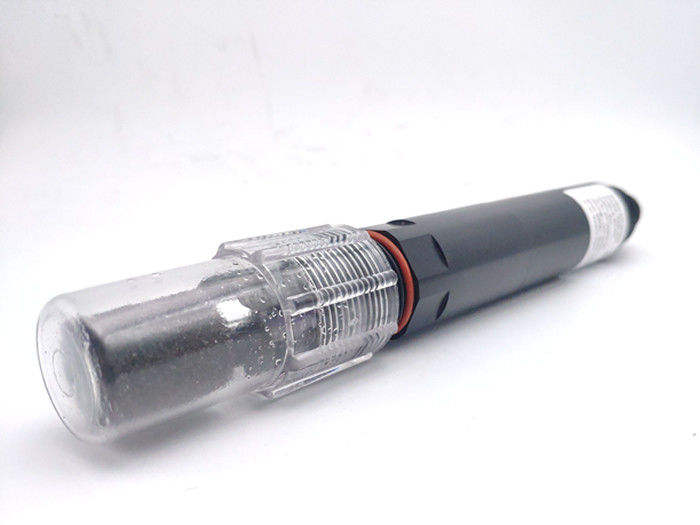

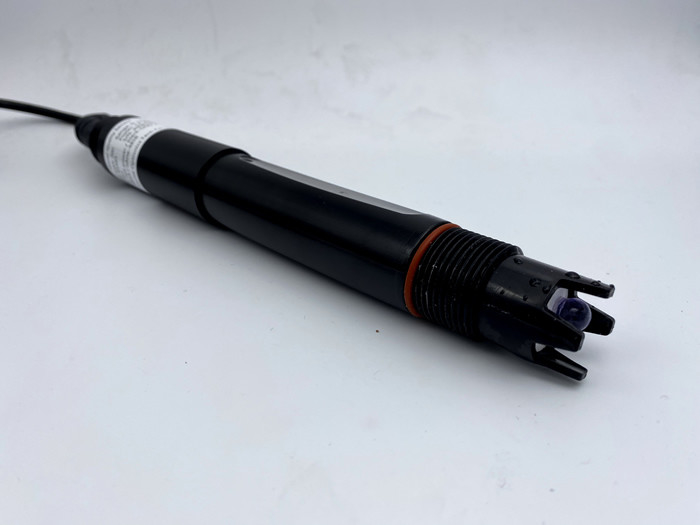

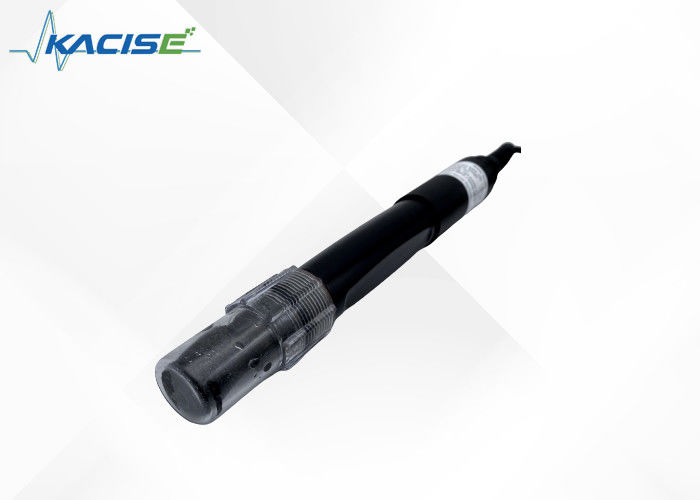

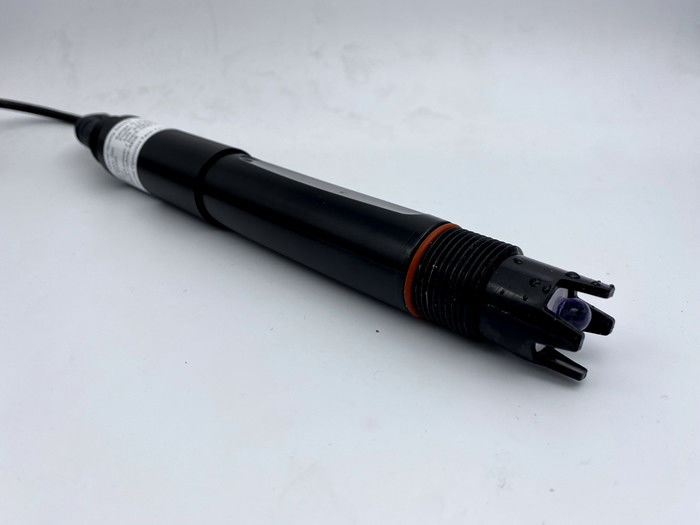

Fotografie
