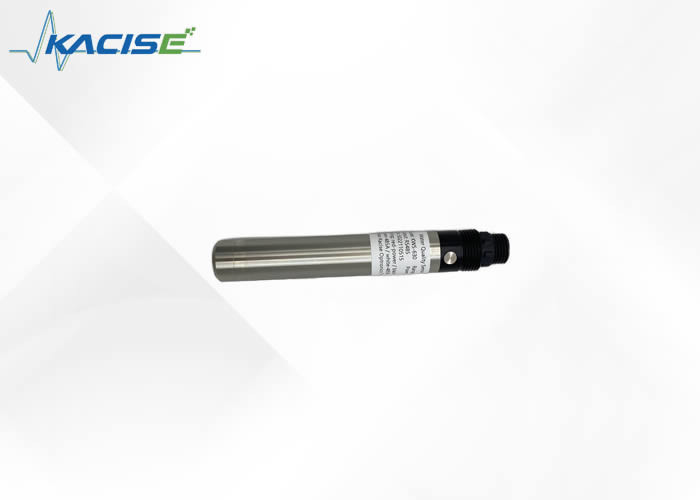

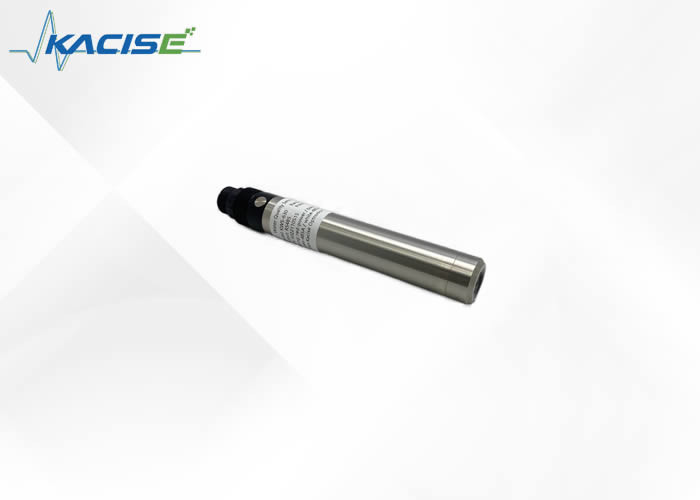

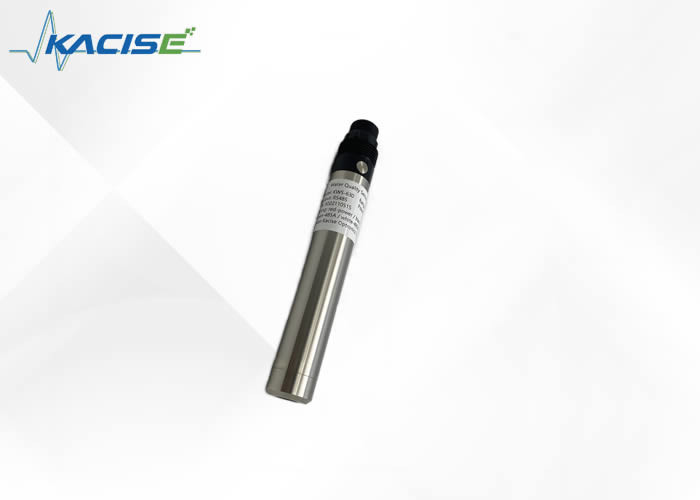

RS485 Schnittstelle gelöster Sauerstoffsensor

KFDO601 Online-Fluoreszenz gelöster Sauerstoff kein Elektrolyt erforderlich und wird nicht polarisiert kein Sauerstoffverbrauch

1Unterschied zwischen polarographischen und fluoreszierenden Messungen von gelöstem Sauerstoff

1: Fluoreszenzverfahren: Das Messgerät für gelösten Sauerstoff basiert auf dem Prinzip der Fluoreszenzlöschung.Das Leuchtstoffmaterial an der Vorderseite des Sensors ist ein spezieller Platin-Porphyrin-Verbundstoff aus einer Polyesterfolie, der es den Gasmolekülen ermöglicht, durchDie Oberfläche ist mit einem schwarzen lichtdämpfenden Material beschichtet, um die Störung durch Sonnenlicht und andere fluoreszierende Stoffe im Wasser zu verhindern.

Das blaue Licht beleuchtet das fluoreszierende Material und bewirkt, daß es sich erregt und rotes Licht ausstrahlt.Zeit und Intensität des erreichten roten Lichts sind umgekehrt proportional zur Konzentration der SauerstoffmoleküleDurch Messung des Phasenunterschieds zwischen dem Aufregungsrotlicht und dem Referenzlicht und Vergleich mit dem internen Kalibrierwert kann die Sauerstoffmolekülkonzentration berechnet werden..Nach der Linearisierung und Temperaturkompensation wird der Endwert ausgegeben.

2: Der polarographische Sensor besteht aus einer silbernen Anode und einer goldenen Kathode mit einem Ring an der Unterseite.kann die Elektrode von außen isolieren und gleichzeitig Gas einlassenDie Unterseite des Sensors ist mit einer kleinen Menge an Tensid-Elektrolyt gefüllt, um die Befeuchtung während des Betriebs zu verbessern.

Wird auf die Elektrode des polarographischen Sensors eine Polarisationsspannung aufgetragen, dringt Sauerstoff in die Membran ein und reagiert an der Kathode und erzeugt einen Strom.

2.Eigenschaft

• Es werden keine Elektrolyte benötigt und sie werden nicht polarisiert.
• Kein Sauerstoffverbrauch, nicht von der Durchflussrate beeinflusst.
• Eingebauter Temperatursensor, automatische Temperaturkompensation.
• Nicht beeinträchtigt durch Chemikalien wie Sulfide
• Kleine Verschiebung, schnelle Reaktion, genauere Messung.
• Lange Betriebsdauer, geringere Betriebskosten.
• Einfacher Austausch der Leuchtstoffkappe.
• RS-485 Schnittstelle, Modbus/RTU Protokoll.
• Niedriger Stromverbrauch, Anti-Interferenz.

3.Technische Spezifikationen

4.Abmessungszeichnung

Anmerkung:Der Sensoranschluss ist ein m16-5-Kern-Wasserdicht-Anschluss, männlich.

5.Installation undEelektrischeCAnschluss

5.1Ich...Installation

Der Sensor ist fest unterhalb der Flüssigkeitsfläche zu installieren; bei der Installation und dem Gebrauch ist ein Zusammenprall oder ein Abkratzen an der Oberfläche des Leuchtstofffilmkopfes zu vermeiden.Der Fluoreszenzfilmkopfteil darf nicht durch den Boden sedimiert werden..Nach Gebrauch entfernen Sie die Gummihülle.

5.2Eelektrischer Anschluss

• Rotdraht-Stromkabel ((12~24 V)
• Schwarzer Draht (GND)
• Blaue Linie-485 A
• Weiße Linie-485 B

Überprüfen Sie vor dem Einschalten sorgfältig die Verdrahtungsfolge, um unnötige Verluste durch Verdrahtungsfehler zu vermeiden.

Anweisungen für die Verdrahtung: Da die Kabel in Wasser (einschließlich Meerwasser) eingetaucht oder lange Zeit Luft ausgesetzt waren, müssen alle Verdrahtungsstellen wasserdicht sein.und die Kabel sollten eine gewisse Korrosionsbeständigkeit aufweisen.

6.Instandhaltung

6.1InstandhaltungSZeitplan undMEthodologie

6.1.1InstandhaltungSZeitplan

Unterscheidet sich von der Technologie der gelösten Sauerstoffsonde durch elektrochemisches Prinzip,Die Fluoreszenz-Sonde für gelösten Sauerstoff verbraucht keinen Sauerstoff und muss nicht häufig gereinigt werden (außer wenn sie in einer viskosen Flüssigkeit verwendet wird).

Anmerkung: Die Wartungsfrequenz in der obigen Tabelle wird nur empfohlen, und das Wartungspersonal muss den Sensor entsprechend der tatsächlichen Verwendung des Sensors reinigen.die Häufigkeit des Austauschs der Leuchtstoffkappe wird einmal jährlich empfohlen..

6.1.2InstandhaltungMEthod

a) Außenfläche des Sensors: Die Außenfläche des Sensors mit Leitungswasser reinigen, wenn noch Schuttreste vorhanden sind, mit einem nassen, weichen Tuch abwischen, um auf hartnäckigen Schmutz zu achten.Sie können etwas Waschwaschmittel in das Leitungswasser geben, um zu reinigen.

b) Oberfläche des Fluoreszenzfilmkopfes: Wenn auf der Oberfläche des Fluoreszenzfilmkopfes Schmutz vorhanden ist, spülen Sie ihn bitte mit sauberem Wasser ab oder wischen Sie ihn sanft mit einem weichen Tuch ab.Achten Sie auf die Reinigungsintensivität, um Kratzer im Messbereich zu vermeiden und die Messgenauigkeit zu beeinträchtigen.

c) Innerhalb des Fluoreszenzfilms: es ist in der Regel nicht notwendig, ihn zu reinigen.

• Schrauben Sie den Fluoreszenzfilmkopf herunter;
• Die innere Oberfläche des Fluoreszenzfilmkopfes und das optische Fenster des Sensors werden gespült.
• Bei öligem Schmutz kann Haushaltsreinigungsmittel verwendet werden.
• Das Wasser mit einem sauberen, flannellfreien Tuch sanft trocknen und trocknen lassen.
• Installieren Sie den Fluoreszenzfilmkopf neu.

d) Überprüfen Sie die Kabel des Sensors: Es sollte keine Beschädigung der Haut und der Wurzel der Kabel geben;Die Endgeräte sollten nicht in Wasser eingetaucht werden;Wenn der Sensor normal installiert ist,Das Kabel sollte nicht angespannt sein., sonst bricht leicht der Kabeldraht und der Sensor kann nicht normal funktionieren.

e) Überprüfen Sie, ob das Gehäuse des Sensors durch Korrosion oder andere Ursachen beschädigt ist.

f) Tägliche Lagerung des Fluoreszenzfilmmantels: Wenn er nicht verwendet wird, sollte eine Schutzhülle aus Gummi mit einem nassen Schwamm bedeckt werden, um die Oberfläche des Messbereichs des Fluoreszenzfilmmantels nass zu halten.Wenn die Oberfläche des Messbereichs des Sensorfluoreszenzfolikopfes chronisch trocken ist, wird ein Messfehler oder eine Dateninstabilität auftreten, und es muss vor dem Gebrauch 48 Stunden lang in Wasser eingeweicht werden.

6.2 F- Ich bitte dich.QFragen

6.3 Kalibrierung vonSsichern

a) Nullkalibrierung

5 g Natriumsulfit mit einer Waage abwägen, 95 ml Wasser in einen 250 ml großen Zylinder geben, das Wasser in einen Becher gießen, das abgewogene Natriumsulfit hinzufügen,mit einer Glasstange gerührt, auflösen und eine Lösung von 5% Natriumsulfit erhalten, den Sensor in eine Lösung stecken, und die Nullpunktkalibrierung erfolgt, nachdem die dreiminütige numerische Stabilität stabil ist.Siehe Anlage zu den Anweisungen

b) Kalibrierung der Steigung

Die Sensorsonde wird in mit Luft gesättigtes Wasser gelegt und die Neigung nach 3 Minuten numerischer Stabilität kalibriert.

c) Zubereitung von Luftgesättigtem Wasser: Das poröse Kunststoffblech auf der Wasseroberfläche zu schwimmen, fügen Sie dem Wasserbad mit konstanten Temperaturen 2% vol. frisches Destillationswasser hinzu (siehe Abbildung unten).Gleichzeitig, wird der Bubbler (Luftpumpe) verwendet, um das Wasser mehr als 1 Stunde lang kontinuierlich zu belüften, die Belüftung zu stoppen und nach etwa 20 Minuten luftgesättigtes Wasser zu erhalten.Legen Sie den Sensor in das Wasser und kalibrieren Sie die Neigung, nachdem der numerische Wert stabil ist.

Anmerkung: Optional kann die Steigungskalibrierung auch in wassergesättigter Luft durchgeführt werden.Legen Sie den Sensor in eine Kalibrierflasche mit einer kleinen Menge Wasser (die Sonde ist 2-3 mm höher als die Wasseroberfläche), um sicherzustellen, dass die Sensorfilmkappe feucht bleibt, aber keine Wassertropfen hat, und der Kalibrierhang wird nach 3 Minuten numerischer Stabilität kalibriert.

6.4 PSalben fürEineVerhaltensweisen

• Vermeiden Sie die Sonneneinstrahlung der Innenfläche der Leuchtstoffkappe.
• Bitte berühren Sie die Leuchtstofffolie nicht mit Ihren Händen.
• Messung und Kalibrierung der Oberfläche von Fluoreszenzfolien, um das Anbringen von Blasen zu vermeiden.
• Vermeiden Sie die direkte Anwendung mechanischer Belastungen (Druck, Kratzer usw.) auf den verwendeten Leuchtstofffilm.
