IP68-Anti-Interferenz-Online-Trübungssensor mit einer Auflösung von 0,1 NTU für die industrielle Überwachung der Wasserqualität

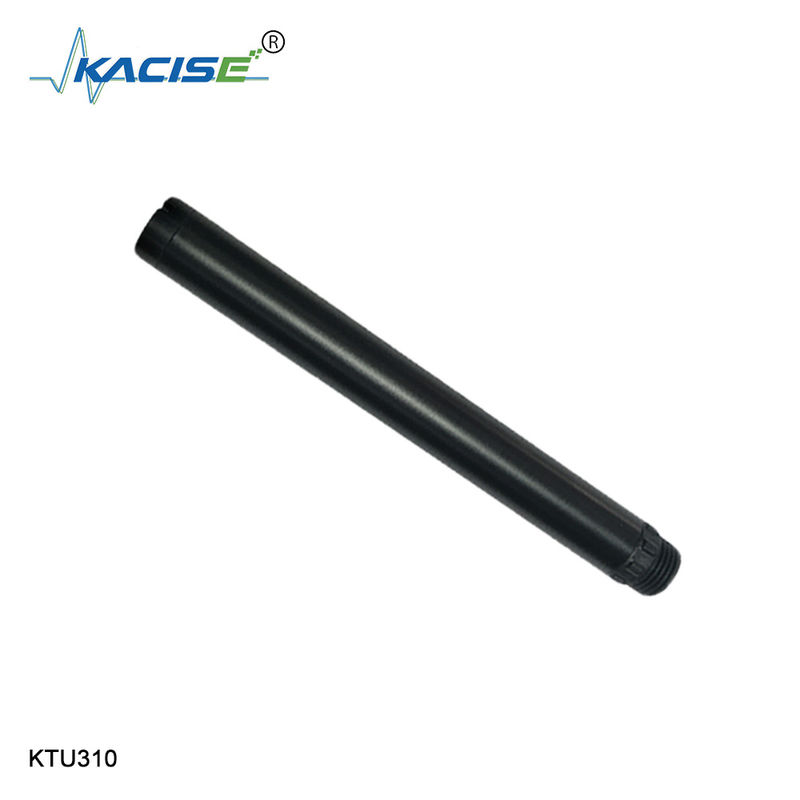

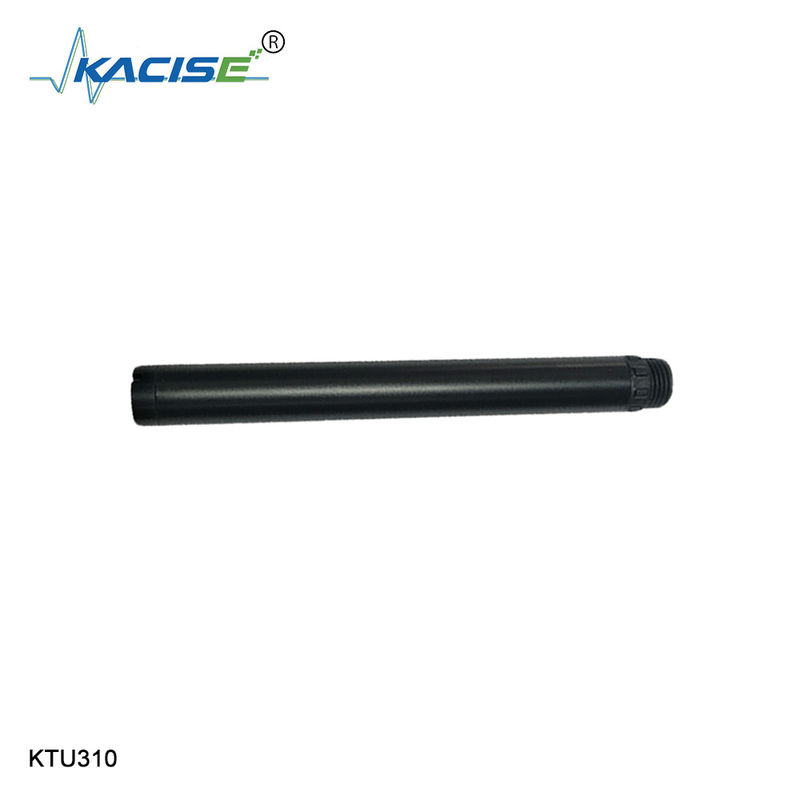

Das integrierte Online-Trübungsmessgerät KTU310 basiert auf dem Prinzip des Streulicht-Trübungsmessgeräts. Wenn ein Lichtstrahl in eine Wasserprobe eindringt, wird das Licht am Trübungsmaterial in der Wasserprobe gestreut. Die Trübung in der Wasserprobe kann berechnet werden, indem die Intensität des Streulichts in vertikaler Richtung des einfallenden Lichts gemessen und mit dem internen Kalibrierwert verglichen wird. Der Endwert wird nach der Linearisierung ausgegeben.

• 90°-Winkelstreuprinzip, eingebauter Temperatursensor
• Unterstützt RS-485, Modbus/RTU-Protokoll
• Faserstruktur, die starke Anti-Interferenz-Fähigkeit von externem Licht
• Die Infrarot-LED-Lichtquelle, hohe Stabilität
• IP68, abgeschirmt, Wassertiefe, 20 Meter
• Bequem, schnell, stabil und leicht zu warten

Tipps:Messung der Trübung mithilfe von Wasserklarheitsmethoden

Während sich bei den meisten Secchi-Scheiben schwarze und weiße Quadranten abwechseln, sind ozeanografische Scheiben in der Regel ganz weiß.

Klarheit und Trübung des Wassers stehen in direktem Zusammenhang. In jedem Gewässer ist die Klarheit des Wassers umso geringer, je höher die Trübung ist. Obwohl der eine Parameter oft ein Indikator für den anderen ist, sind Messungen zwischen den beiden Parametern nicht austauschbar.

Die Klarheit des Wassers wird mit einer Secchi-Scheibe gemessen. Diese nach Angelo Secchi benannten Scheiben sind normalerweise in Schwarz und Weiß geviertelt, obwohl in bestimmten Umgebungen auch einfarbig weiße und einfarbig schwarze Scheiben verwendet werden.

Secchi-Scheiben werden in Seen, Ozeanen und tiefen Flüssen eingesetzt, wo sie in das Gewässer abgesenkt werden, bis sie nicht mehr sichtbar sind. Dann werden sie langsam bis zum letzten sichtbaren Punkt zurückgehoben und diese Tiefe wird aufgezeichnet. Die Tiefe, bei der die Sicht verloren geht, wird als Secchi-Tiefe (7) bezeichnet. Hohe Secchi-Tiefen gehen mit hoher Wasserklarheit und geringer Trübung einher, während niedrige Secchi-Tiefen auf hohe Trübung hinweisen.

Die Messwerte der Secchi-Scheibe basieren auf der Lichtdämpfung im Wasser. Mit anderen Worten: Sie messen die Sichttiefe anhand der Lichteindringung⁹. Wenn sich die Scheibe unter Wasser befindet, wird Licht von ihr reflektiert, wodurch die Scheibe für das menschliche Auge sichtbar wird. Wenn die Scheibe durch Schwebstoffe, Algen oder gelöstes Farbmaterial verdeckt wird, wird das Licht nicht mehr direkt zum Betrachter reflektiert⁹. Stattdessen ist es verstreut und diffus. Je stärker das Licht gestreut wird, desto weniger ist die Scheibe sichtbar, bis sie vollständig verschwindet.
