Herkunftsort: | Porzellan |
Markenname: | kacise |
Zertifizierung: | ce |
Modellnummer: | KUS650 |
Min Bestellmenge: | 1 |
---|---|
Preis: | 1350~1650 RMB |
Verpackung Informationen: | Gemessene Variable |
Zahlungsbedingungen: | D/A, D/P, T/T, Western Union, MoneyGram, L/C |
Versorgungsmaterial-Fähigkeit: | 100+ |
Gemessene Variable: | Füllstand, materielles Niveau | Maximaler Messbereich: | 1.2-30m (kann entsprechend Nachfrage besonders angefertigt werden) |
---|---|---|---|
Umfassende Genauigkeit: | ±0.15%FS/0.15℃ | Temperatur-Ausgleich: | -10℃~70℃ |
Umgebende Temperatur: | -25~+85℃ | Lagertemperatur: | -40~+85℃ |
Schutz-Niveau: | IP68, entsprechend en 60529 | Gewicht: | über 1.35kg |
Gemeinsam: | 1NPT, Edelstahl, Länge 20mm (materielle und gemeinsame Spezifikationen können entsprechend Kundenanf | Parameter: | Einstellung von Knöpfen des Gebrauches 3 |
Einheit: | Die Einheit ist Millimeter und die Nichterfüllungseinheit ist M. | Erschütterungseffekte: | <> |
Anzeige: | SFTN-Flüssigkristall, weiße Hintergrundbeleuchtung, Anzeige mit 5 Stellen. | Grenze: | freie Einstellung des Wertes |
Elektromagnetische Kompatibilität: | Elektromagnetische Kompatibilität |
Handbuch der Anweisungs-KUS650
1. Produktübersicht

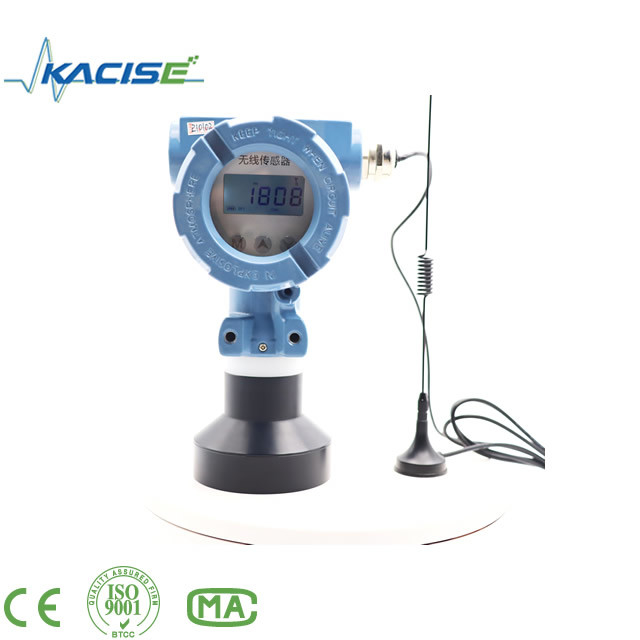

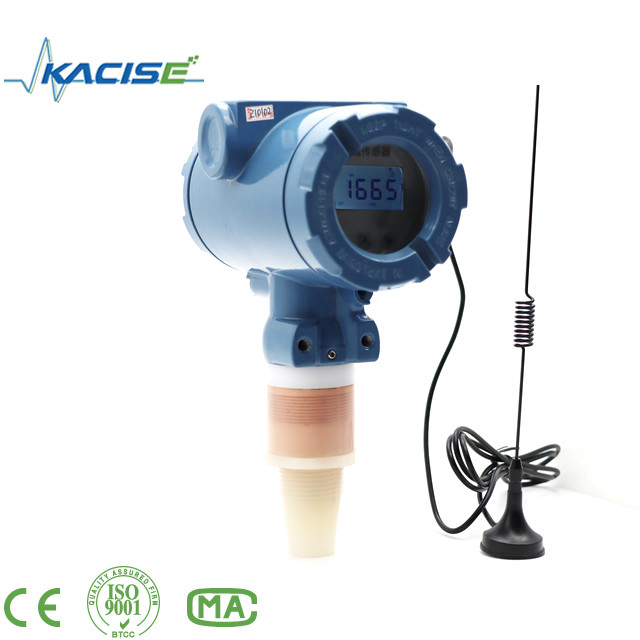

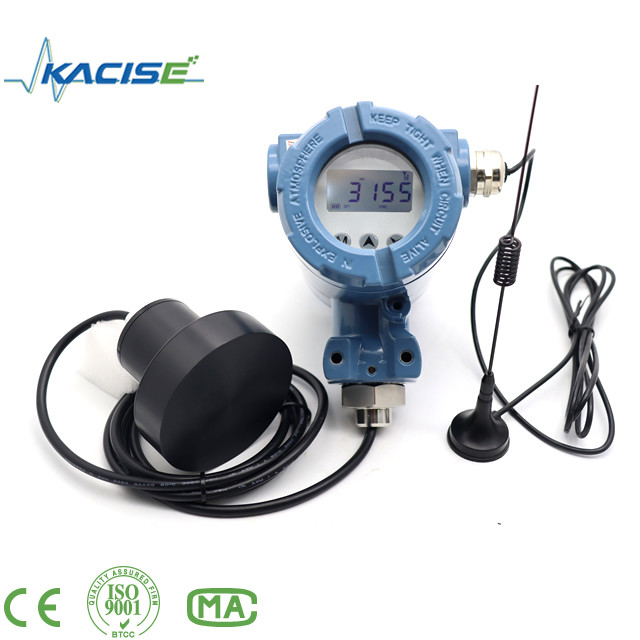

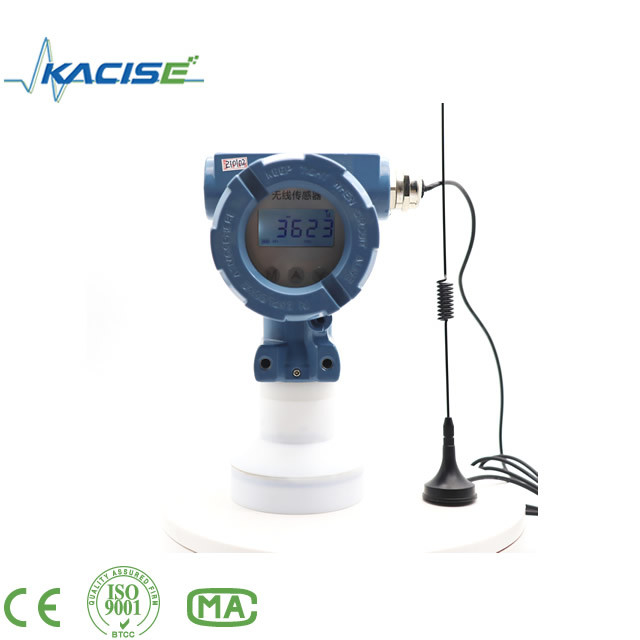

Intelligenter drahtloser digitaler drahtloser Füllstand der Reihe KUS650/Niveauschalter ist ein intelligentes Digitalanzeigenprodukt mit hoher Präzision und hohen der Stabilität, die von unserer Firma eingeführt wird. Passend für Realzeitmaß und Anzeige des Füllstandes/des materiellen Niveaus. Dieses Produkt nimmt spezielle breite Temperaturflüssigkristallanzeige, hohen Stabilitäts-Sensor an und wird sorgfältig durch genauen digitalen Temperaturausgleich und nichtlineare Korrekturtechnologie hergestellt, um die hohe Präzision und die hohe Stabilität des Füllstandes/des waagerecht ausgerichteten Maßes sicherzustellen. Das eingebaute drahtlose Modul benutzt das Netz, um Benutzer mit drahtloser Langstrecken- und Niederleistungsdatenübertragung zu versehen und schickt alle Statusdaten des Sensors zum Wolkenhintergrund-Managementserver in der Realzeit, um Warnungsverknüpfung und statistische Analyse der Daten mit der intelligenten Wolkenplattform zu verwirklichen.
2. Produkt-Eigenschaften
◆Energie: Primärlithiumunterbatterie mit zwei DC3.6V
◆Drahtlose Sendeleistung: <23 dBm="">
◆Empfangen Sie Empfindlichkeit: <-135 dBm="">
◆Theoretische Bandbreite: 200Kbs
◆Stütz-drahtlose Übertragung von Warnungsstatus zum Server, zur konfigurierbaren Serveradresse und zum Hafen
◆Unter Verwendung des genauen digitalen Temperaturausgleiches und nichtlineare Korrekturtechnologie, breite Temperaturspanne und kompletter Präzisionsausgleich;
◆Mehrfaches Datentypanzeichen (Prozentsatz, Ausgangsstromanzeige);
◆Spezielle breite Temperatur LCD-Anzeige (- 30℃~80℃);
◆Stellen Sie eine Vielzahl von Stromversorgungsmethoden gleichzeitig zur Verfügung;
◆Vertikale Installation oder axiale Installation, eine Vielzahl des Füllstandes/der waagerecht ausgerichteten Schnittstellen und der Schnittstellenmaterialien bereitstellend;
◆LCD mit Parameterization und drei Einstellungsknöpfen.
◆Entsprechend Nutzerbedarfen und Standortzuständen können die Sammlungsfrequenz und der Sammlungszeitabstand eingestellt werden.
◆Batterieleistungsüberwachung, wenn die Energie unzulänglich ist, der Meterschirm blitzt und berichtet die zentralisierte Managementplattform gleichzeitig.
◆Wasserdruck-/Wasserspiegelalarmschwelle kann entsprechend tatsächlichem Bedarf eingestellt werden und geändert werden.
◆Wasserdruck-/Wasserspiegelalarmschwelle alarmiert automatisch.
3. Anwendung
Reihe KUS650 wird verwendet, um die Änderungen des Wasserdruck-/Wasserspiegelwertes am Installationsstandort anzuzeigen und zu überwachen und die Echtzeitdaten zur zentralisierten Managementplattform durch das eingebaute Modul der drahtlosen Übertragung lädt, das bequem ist, damit Benutzer intelligent und centralizedly handhaben. Sie wird hauptsächlich in den folgenden Industrien verwendet:
• Löschwassersystem • StadtWasserversorgung
• Abwasseraufbereitung • Langstreckenheizung
• Lebensmittelindustrie • Chemisch, Energie
4. Technische Parameter
Kommen Sie herein | |
Gemessene variable Flüssigkeit |
Niveau, materielles Niveau
|
Maximales Measuremen trange |
1.2-30m (kann entsprechend Nachfrage besonders angefertigt werden)
|
Ertrag | |
Umfassende Genauigkeit | ±0.15%FS/0.15℃ |
Temperaturausgleich | -10℃~70℃ |
Erschütterungseffekte | <> |
Nennbedingungen Umweltbedingungen |
|
Umgebende Temperatur | -25~+85℃ |
Lagertemperatur | -40~+85℃ |
Schutzklasse | IP68, entsprechend en 60529 |
Elektromagnetische Kompatibilität | Anhang A (2001) en 61326/A2 |
Anzeige und Steuerung | |
Anzeige | SFTN-Flüssigkristall, weiße Hintergrundbeleuchtung, Anzeige mit 5 Stellen. |
Grenze | freie Einstellung des Wertes |
Parameter | Einstellung von Knöpfen des Gebrauches 3 |
Einheit |
Die Einheit ist Millimeter und die Nichterfüllungseinheit ist M.
|
Gewicht |
über 1.35kg
|
Materialien von nicht-nassgemachten Teilen | |
Gemeinsam | 1NPT, Edelstahl, Länge 20mm (materielle und gemeinsame Spezifikationen können entsprechend Kundenanforderungen besonders angefertigt werden). |
Elektrische Verbindung |

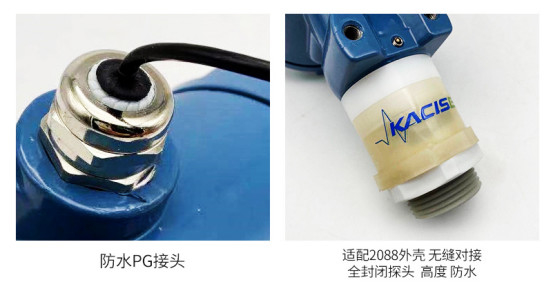

Stellen Sie wasserdichtes Verbindungsstück, Belüftungsöffnungskabeleinführung entsprechend Standard en 175301-803A her
|
Maßzeitraum | ≤ 100ms |
Auswahl-Spitzen: Für spezielle Anforderungen treten Sie bitte mit unserer Firma in Verbindung und zeigen Sie sie im Auftrag an.
Vorkehrungen:
1. Wenn Sie das Instrument kalibrieren müssen, treten Sie bitte mit unserer Firma in Verbindung. Nicht-Fachleuten werden nicht erlaubt, das Instrument zu kalibrieren.
2. Wenn Sie die Uhr kalibrieren, drehen Sie bitte sich auf die Uhr zuerst, und kalibrieren Sie dann nach 1 Stunde der konstanten Temperatur.
5. Parametereinstellung

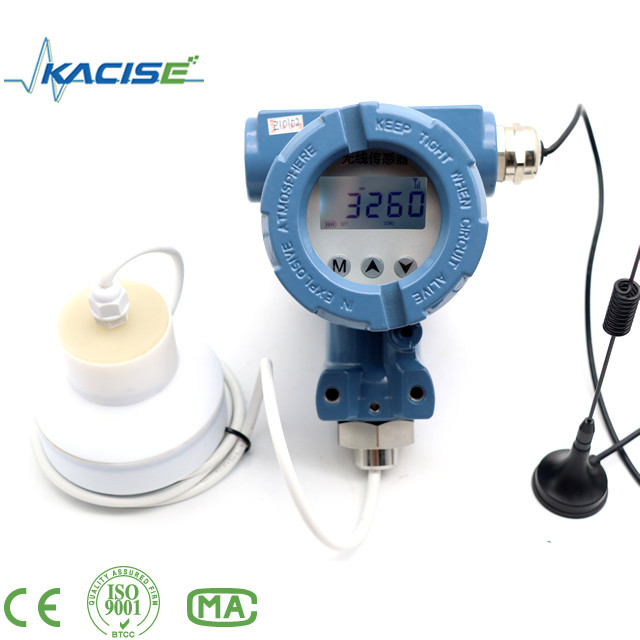

Dreiknopfschnittstelle
1. Senden Sie Zeiteinstellung
Opcode: 2121 Einheiten (Minuten)
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie die „m-“ Taste, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „2121" zu justieren; drücken Sie das „M“ Schlüssel, um zu bestätigen, Anzeige „S_TIM“, Presse „M“ Schlüssel, Anzeige „00000" (der letzte Sollwert,), stellen Sie den Wert ein (Strecke 1) durch „oben“ Schlüssel (Linksverschiebungsschlüssel der Daten) und „unten“ Schlüssel (Datenzunahmeschlüssel) ~09999), nachdem die Anpassung abgeschlossen wird, Presse der „zu bestätigen und zu speichern m-“ Schlüssel.
2. Sammlungszeitabstandeinstellung
Opcode: 2122 Einheiten (Sekunden)
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie die „m-“ Taste, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „2122" zu justieren; drücken Sie das „M“ Schlüssel, um zu bestätigen, Anzeige „S_FrE“, Presse „M“ Schlüssel, Anzeige „00000" (der letzte Sollwert,), stellen Sie den Wert (Strecke 1~09999) auf durch „“ Schlüssel und „unten“ Schlüssel, Presse „M“ nachdem die Anpassung, zum von Einsparung zu bestätigen abgeschlossenes Schlüssel ist.
3. Datenantriebskraft-Methodeneinstellung
Opcode: 2124
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie die „m-“ Taste, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „2124" zu justieren; drücken Sie die „m-“ Taste, um „M“ „oben“ zu bestätigen, Anzeigen„S.MOdE-“, Presseschlüssel, „der letzten Sollwert-“, Gebrauchsschlüssel und „unten“ Schlüssel zum Satz, nachdem Anpassung abgeschlossen ist, Presse „M“ der Anzeige zu bestätigen und zu speichern der Schlüssel.
4. Warnungsabstand-Zeiteinstellung
Opcode: 2125 Einheiten (Minuten)
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie die „m-“ Taste, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „2125" zu justieren; drücken Sie das „M“ Schlüssel, um zu bestätigen, Anzeige „S_ErT“, Presse „M“ Schlüssel, Anzeige „00000" (der letzte Sollwert,), stellen Sie den Wert (Strecke 1~09999) auf durch „“ Schlüssel und „unten“ Schlüssel, Presse „M“ nachdem die Anpassung, zum von Einsparung zu bestätigen abgeschlossenes Schlüssel ist.
5. Einstellung des Füllstandes/der oberer Grenze der waagerecht ausgerichteten Warnung
Opcode: 2311
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie die „m-“ Taste, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „2311" zu justieren; drücken Sie die „m-“ Taste, um zu bestätigen, der Schlüssel der Anzeigen„Ad1H“, Presse „M“, zum des obere Grenzwarnungswertes einzustellen, stellen Sie den Wert durch „“ Schlüssel und „unten“ Schlüssel, Hysteresenwert „Ad1F-“ Warnung obere Grenz, Verzögerung „Ad1d-“ Warnung obere Grenz, alle Anpassung Presse der „m-“ Schlüssel, um Einsparung zu bestätigen auf, wenn Sie beendet werden.
6. Einstellung des Füllstandes/der untereren Grenze der waagerecht ausgerichteten Warnung
Opcode: 2312
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie die „m-“ Taste, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „2312" zu justieren; drücken Sie die „m-“ Taste, um zu bestätigen, Anzeigen „Ad2H“, Presse der „m-“ Schlüssel, zum des obere Grenzwarnungswertes einzustellen, brauchen Sie die „“ auf und „Abstieg“ Schlüssel, zum des Wertes einzustellen, Hysteresenwert „Ad2F-“ Warnung obere Grenz, Verzögerung „Ad2d-“ Warnung obere Grenz, alle Anpassungen drücken die „m-“ Taste, um Einsparung zu bestätigen, wenn er beendet wird.
7. Nullkalibrierung des Instrumentes
Opcode: 1000
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie das „M“ Schlüssel, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „1000“ zu justieren; drücken Sie die „m-“ Taste, um „bd_0“ „auf und ab“ zu bestätigen, der Anzeigen-Presse die vorzuwählenden Schlüssel „NEIN (Ausgang ohne Kalibrierung) oder JA (die Kalibrierung null)“. Drücken Sie die „m-“ Taste, um Einsparung und Ausgang zu bestätigen.
8. Nullpunktabbau des Instrumentes
Opcode: 1511
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie das „M“ Schlüssel, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „1511“ zu justieren; drücken Sie das „M“ Schlüssel, um zu bestätigen, Anzeige „CUTO“, Presse das „M“ Schlüssel, es anzeigt „00000" (der letzte Sollwert), verwendet „oben“ und „unten“ Schlüssel, um den Wert (Strecke 1~29999), Presse „M“ einzustellen, nachdem die Anpassung, zum von Einsparung zu bestätigen abgeschlossenes Schlüssel ist.
9. Meterausgleicheinstellung
Opcode: 1510
Im Maßzustand Presse der „m-“ Schlüssel, zeigt es „- Kabeljau“ an; drücken Sie das „M“ Schlüssel, um zu bestätigen, es anzeigt „00000", die Einheitsstellenblitze, Presse das „auf und ab“ Schlüssel, um bis „1510“ zu justieren; drücken Sie die „m-“ Taste, um zu bestätigen, Schlüssel der Anzeigen„OFSET“, Presse „M“, Anzeige „00000" (der letzte Sollwert,), stellen Sie den Wert (Strecke -19999~29999) auf durch „“ Schlüssel und „unten“ Schlüssel, Presse „M“ nachdem Anpassung der abgeschlossene“ Knopf ist, zum von Einsparung zu bestätigen.
6. Übertragungsverfahren
1. MODBUS-Kommunikation
Es gibt zwei Arten MODBUS-Protokolle: MODBUS-RTU (allgemein verwendet in China)
MODBUS-ASCII
Das Übertragungsprotokoll dieses Instrumentes stimmt mit dem MODBUS-RTU Übertragungsprotokoll überein
Nehmen Sie an, dass die Instrumentparameter sind: die Instrumentadresse wird bis 1 eingestellt; das Kommunikationsbaud ist 9600; die ungültige Prüfziffer; der Dezimalpunkt ist 0; die Einheit ist KPa;
2. Drahtlose Kommunikation (NB-IoT/4G/LoRa)
Entsprechend dem unterschiedlichen Bedarf von Benutzern, hat drahtlose Kommunikation unterschiedliche Getriebemethoden und Protokollinhalt. Erkundigen Sie bitte sich für Details.
7. Installation und Wartung
1. Installation
1) Das Instrument sollte vertikal und horizontal installiert sein.
2) Bei der Anwendung mit anderen Instrumenten, beachten Sie das Zusammenbringen der Strecke.
3) Vor der Installierung des digitalen Meters auf das Gerät, überprüfen Sie, ob der Meterkopf sauber ist. Während des Gebrauches sollte die Rohrleitung sauber gehalten werden.
2. Wartung
1) Das Instrument ist ein Hochpräzisionsinstrument und sollte in einem Platz mit Luftumwälzung vorgewählt werden, einfache Beobachtung und einfache Wartung und Operation.
2) Obgleich der digitale Sensor die Strecke während des Gebrauches übersteigen kann, beeinflußt langfristiger Gebrauch die Genauigkeit des Maßes und schädigt möglicherweise das Meter. Es wird empfohlen, dass der Benutzer das Meter entsprechend der Strecke benutzen.
3) Wenn der LCD-Bildschirm des drahtlosen digitalen Meters zeigt, dass die Batteriespannung leer ist, ersetzen Sie bitte die Batterie, um das normale Maß sicherzustellen.
Anmerkung: Der Akku kann nur aufgeladen werden, und die Aufladezeit ist 3~4 Stunden.
8. Lagerung und Transport
1. Das Produkt sollte an -40℃~+80℃, relative Luftfeuchtigkeit gespeichert werden nicht mehr als 90%, gelüftetes, trockenes und nicht ätzendes Gaslager.
2. Das Produkt, die Konformitätsbescheinigung und das Anweisungshandbuch werden in einem Paket verpackt, und starker Zusammenstoß wird ausschließlich während des Transportes verboten.
Anmerkung: Der Inhalt des Handbuches ist abhängig von Änderung ohne vorherige Ankündigung, zahlt bitte Aufmerksamkeit, um in Kontakt zu bleiben.
