Herkunftsort:
China (Festland)
Markenname:
Kacise
Zertifizierung:
certificate of explosion-proof, CE
Modellnummer:
KEF-J1

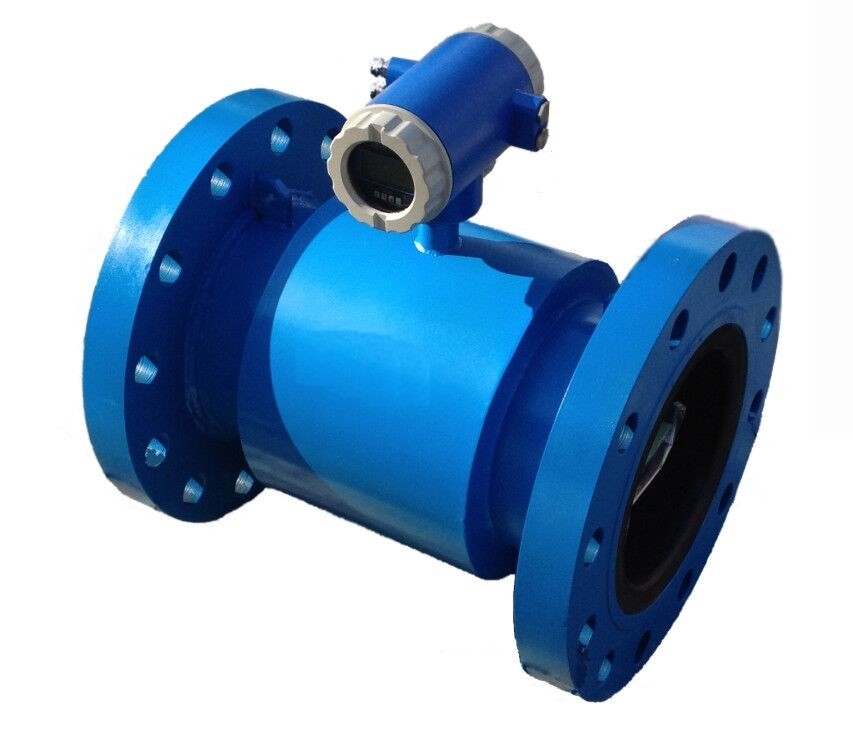

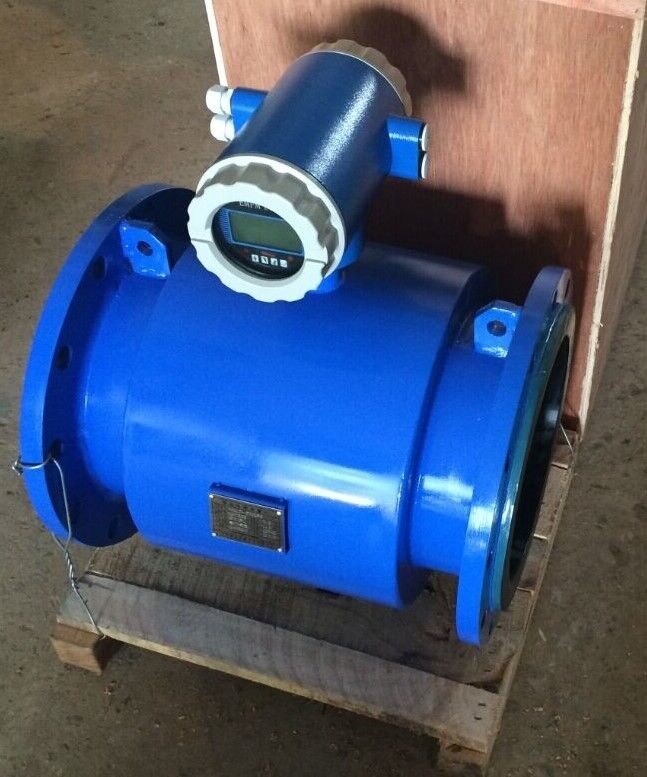

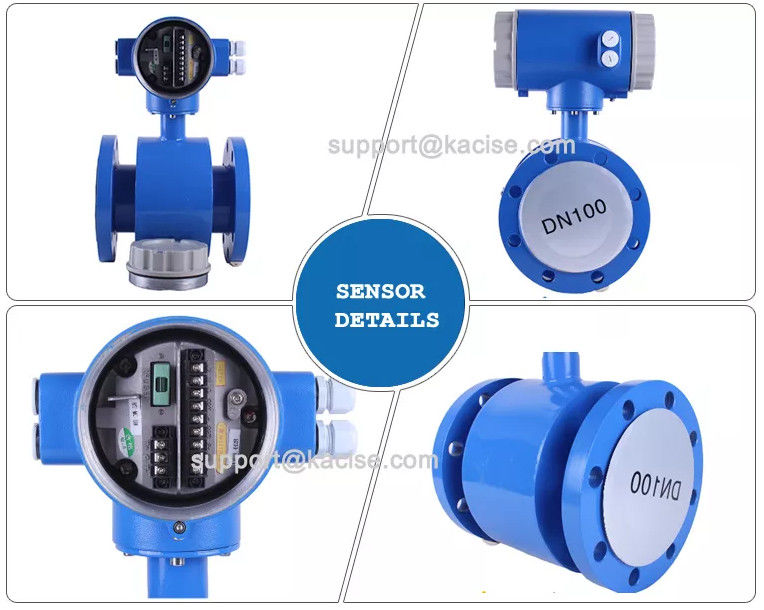

Der elektromagnetische Durchflussmesser ist eine Art Induktionsinstrument, das nach dem Faradayschen Gesetz der elektromagnetischen Induktion entwickelt wurde, um den Durchfluss leitfähiger Medien im Rohr zu messen. Es nutzt die Technologie der Einfügung eines einzelnen Chips, um eine digitale Anregung zu realisieren, und nutzt den lokalen CAN-Feldbus.

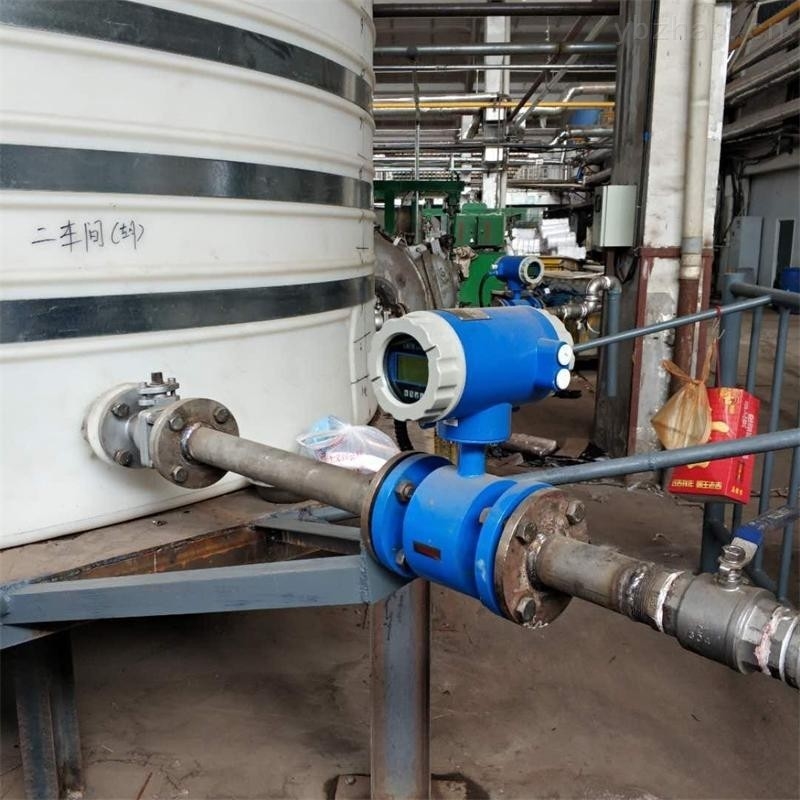

Der elektromagnetische Durchflussmesser kann eine lokale Anzeige realisieren und ein elektrisches Stromsignal von 4–20 mA ausgeben, das zur Aufzeichnung, Einstellung und Steuerung verwendet werden kann. Elektromagnetische Durchflussmesser werden häufig in Industriezweigen wie der chemischen Industrie, dem Umweltschutz, der Metallurgie, der Pharmaindustrie, der Papierherstellung, der Wasserversorgung und -entsorgung usw. eingesetzt.
Neben der Messung des Durchflusses von allgemein leitfähigen Flüssigkeiten kann der elektromagnetische Durchflussmesser auch den Durchfluss von Flüssigkeits-Feststoff-Mischflüssigkeiten, hochviskosen Flüssigkeiten und Salzen, starken Säuren und starken Laugen messen.
| Messprinzip | Faradaysches Gesetz |
| Anwendungsbereich | Elektrisch leitfähige Flüssigkeiten |
| Gemessener Wert | |
| Primärer Messwert | Strömungsgeschwindigkeit |
| Sekundärer Messwert | Volumenstrom |
| Merkmale | Vollverschweißter, wartungsfreier Sensor |
| Flanschversion mit Durchflussrohr mit vollem Durchgang | |
| Sowohl Standard- als auch höhere Druckstufen | |
| Großer Durchmesserbereich von DN15 bis 3000 mit robusten, für Trinkwasser zugelassenen Auskleidungen | |
| Branchenspezifische Einstecklängen | |
| Modularer Aufbau | Das Messsystem besteht aus einem Durchflusssensor und einem Signalwandler. Es ist als Kompakt- und als separate Version erhältlich |
| Kompaktversion | Mit 511B-Konverter: 110–240 V Wechselstrom |
| Mit 521B-Konverter: 18–36 V Gleichstrom | |
| Mit W800L/W800W: Batteriebetrieb | |
| Remote-Version |
In Wandmontageversion mit 211B-Konverter (110~240Vac oder 221B Konverter 18~36V DC |
| Mit W800F-Konverter: Batteriebetrieb | |
| Messbereich | -12...+12m/s /-40...+40ft/s |
| Referenzbedingungen | Strömungsbedingungen ähnlich EN 29104 |
| Medium: Wasser | |
| Elektrische Leitfähigkeit: ≥300μs/cm | |
| Temperatur: +10~+30℃/+50~+80℉ |
| Einlass: ≥5DN | |
| Betriebsdruck: 1 Bar/14,5 psi | |
| Genauigkeit des Durchflussmessers | Standard: 0,5 % des Satzes |
| Optional: 0,2 % des Tarifs |
| TempeRNatur | |
| Prozesstemperatur | Hartgummiauskleidung: -5~+60℃ |
| Polypropylen-Auskleidung: -5~+90℃ | |
| PTEF-Auskleidung: -5~+120℃ | |
| Umgebungstemperatur | Standard (mit Aluminium-Wandlergehäuse) |
|
-20~+60℃ (Elektrik vor Selbsterhitzung schützen mit Umgebungstemperatur über 55℃ |
|
| Lagertemperatur | -20~70℃ |
| VorSSicher | |
| EN 1092-1 | DN2200~3000: PN2,5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| Andere Drücke auf Anfrage | |
| ISO-Einstecklänge | Optional für DN15~600 |
| ASME B16.5 | 1~24 Zoll: 150 Pfund RF |
| Andere Drücke auf Anfrage | |
| JIS | DN10~1000/ 2~40 Zoll: 10K |
| Andere Drücke auf Anfrage | |
| Druckabfall | Vernachlässigbar |
| GrippeichD | |
| Körperliche Verfassung | Leitfähige Flüssigkeiten |
| Elektrische Leitfähigkeit | ≥5μs/cm |
| Zulässiger Gasinhalt (Volumen) | ≤5 % |
| Zulässiger fester Inhalt | ≤70 % |
| Installation | Achten Sie darauf, dass der Durchflusssensor immer vollständig gefüllt ist |
| Ausführliche Informationen finden Sie im Kapitel „Hinweise zur Installation“. | |
| Fließrichtung | Vorwärts und rückwärts |
| Der Pfeil auf dem Durchflusssensor zeigt die positive Durchflussrichtung an | |
| Einlaufstrecke | ≥5 DN |
| Auslaufstrecke | ≥2 DN |
| Flansch | |
| EN1092-1 | DN25~3000 in PN6~40 |
| ASME | 1~120 Zoll in 150 lb RF |
| JIS | 25–1000 in 10–20.000 |
| Gestaltung der Dichtungsoberfläche | RF |
| Andere Größen oder Druckstufen auf Anfrage | |
| Modell-Suffix-Code | Beschreibung | ||||||||||
| GXEFM3000 | -1200 | -Com | -4mA | -Hirsch | -DC | -Pt | -Teflon1 | -GR | -D1400 | -Exd IIC T6 Gb | |
| Durchmesser | -XXXX | Vier Ziffern: zum Beispiel: 0010: 10 mm: 0015: 15 mm 0100: 100 mm 1000: 1000 mm | |||||||||
| Sender | -Com | Kompakter Typ | |||||||||
| -Rem | Remote-Typ | ||||||||||
| -Schläger | Batterie-Stromversorgungstyp | ||||||||||
| -PRO | Art der Prozesssteuerung | ||||||||||
| Signalausg | -N | Keine Ausgabe | |||||||||
| -4mA | 4-20mA | ||||||||||
| -Pul | 1~5KHz Impuls | ||||||||||
| -4Pul | 4~20mA / 1~5KHz | ||||||||||
| Kommunikation | -N | Keine Kommunikation | |||||||||
| -Hirsch | HIRSCH | ||||||||||
| -MOD | MODBUS-RTU | ||||||||||
| -PRO | Profibus | ||||||||||
| -GPRS | GPRS-Netz | ||||||||||
| -CDMA | CDMA-Netz | ||||||||||
| -WHRT | Drahtloses HART | ||||||||||
| -Andere | Sonderbestellung | ||||||||||
| Stromversorgung | -AC | 85V~250Vac@46~63Hz nominal 20W |
|||||||||
| -DC | 20~36 VDC nominal 20 W | ||||||||||
| -Schläger | Batterie-Stromversorgung | ||||||||||
| -Fledermaus+ | Batterie +12Vdc Dual-Stromversorgung | ||||||||||
| Andere | Sonderwunsch | ||||||||||
| Wählermaterial | -316L | Edelstahl 316L | |||||||||
| -HasB | Hastelloy B | ||||||||||
| -HasC | Hastelloy C276 | ||||||||||
| -Pt | Platin | ||||||||||
| -Ta | Tantal | ||||||||||
| -Ti | Titan | ||||||||||
| -WC | Wolframkarbid | ||||||||||
| Linermaterial | -Rub1 | Neopren (-20-60℃) | |||||||||
| -Rub2 | Neopren (-20-90℃) | ||||||||||
| -Tef1 | Polytetrafluorethylen (-30-120℃) | ||||||||||
| -Tef2 | Polytetrafluorethylen (-20-160℃) | ||||||||||
| -P | Polyurethan | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | Ethylentetrafluorethylen | ||||||||||
| Erdungsring | -N | Kein Erdungsring | |||||||||
| -GR | Erdungsring | ||||||||||
| -GE | Erdungselektrode | ||||||||||
| Verbindungsattribut des nassen Teils | -DXX | DXX: D06, D10, D16, D25,D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 usw |
|||||||||
| -AXT | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| -JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| -WF | Wafer-Anschluss (verfügbar für DN2,5; DN6 Durchflussmesser) Gehäusematerial: Edelstahl | ||||||||||
| -TR | Tri-Clamp für Sanitärausführung (Gehäusematerial: Edelstahl) | ||||||||||
| Explosionsgeschützte Ausführung | -Exd IIC T6 Gb | Exd IIC T6 GB | |||||||||
| -N | brauche nicht | ||||||||||
